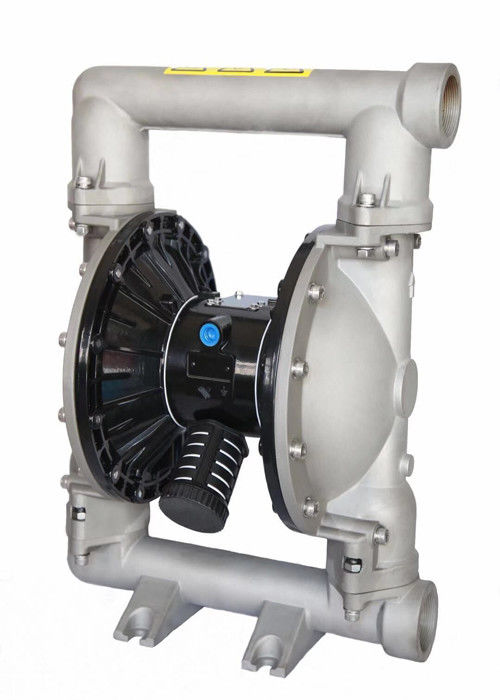

อลูมิเนียมไดอะแฟรมปั๊มสีอากาศดำเนินการปั๊มไดอะแฟรมคู่ผงลำเลียง

ปั๊มไดอะแฟรมคู่ที่ทำงานด้วยอากาศ

ข้อดีปั๊มไดอะแฟรมคู่

• เรียบง่ายโดยการออกแบบ สามารถใช้แทนกันได้อย่างมากและบำรุงรักษาน้อยลงและลดค่าใช้จ่ายตลอดอายุการใช้งาน
• ง่ายต่อการใช้; การไหลสามารถทำได้ตามความต้องการและเปลี่ยนแปลงโดยการควบคุมอากาศหรือของเหลวอย่างง่าย
• การกำจัดต่อจังหวะสูง สิ่งนี้จะเพิ่มอายุการใช้งานของปั๊มอย่างมากลดค่าใช้จ่ายในการบำรุงรักษาและอายุการใช้งาน

เกี่ยวกับ AODD PUMP

หากคุณกำลังมองหาปั๊มเดี่ยวที่สามารถใช้งานได้หลากหลายคุณต้องการปั๊มไดอะแฟรมคู่ (AODD) แบบใช้ลม JBSL ให้บริการปั๊ม AODD ที่สมบูรณ์ที่สุดจากแหล่งเดียว ไม่มีผู้ผลิตรายอื่นที่เสนอปั๊ม AODD เพิ่มเติม - หรือขนาดและตัวเลือกการไหลที่มากขึ้น - ซึ่งตรงตามมาตรฐานด้านสุขอนามัยทุกประการรวมถึง FDA, USDA, 3A และ EHEDG

ทำไมต้อง AODD

ปั๊มไดอะแฟรมคู่แบบใช้ลม (AODD) มีข้อดีหลายประการที่ทำให้พวกมันสมบูรณ์แบบสำหรับการใช้งานที่หลากหลาย ปั๊ม AODD:

• สามารถจัดการอะไรก็ได้ตั้งแต่น้ำจนถึงของแข็ง 90% ได้อย่างง่ายดายและมีประสิทธิภาพ
• เสนอความสามารถในการปรับอัตราการไหลและความดันที่แตกต่างกันได้สูงสุด 125 psi ด้วยการปรับอากาศอย่างง่าย
• เปิดใช้งานปั๊มเดียวสำหรับการใช้งานจำนวนมากโดยไม่จำเป็นต้องใช้มอเตอร์ไดรฟ์ราคาแพงและการคำนวณขนาดที่สำคัญ
• สามารถส่งผ่านของแข็งขนาดใหญ่ที่ไวต่อแรงเฉือนได้โดยไม่เสื่อมสภาพหรือมีการถ่ายเทความร้อนไปยังตัวกลางที่ถูกปั๊ม
• สามารถแห้งได้โดยไม่เกิดความเสียหายกับปั๊ม
• สามารถใช้งาน "ตามความต้องการของระบบ" โดยไม่ต้องใช้แรงดันแพงและอุปกรณ์เสริมบายพาส
• จะไม่เป็นฟองหรือคั่นกลาง
• มีความสามารถในการสูบน้ำช้าที่สุดเท่าที่ 1 แกลลอนต่อนาที

หลักการทำงาน JBSL ปั๊มไดอะแฟรมคู่

• ปั๊มไดอะแฟรม JBSL เป็นปั๊มแบบใช้อากาศที่ทำงานได้เองพร้อมปั๊มรองพื้นแบบอัตโนมัติ ภาพวาดแสดงรูปแบบการไหลผ่านปั๊มตามจังหวะเริ่มต้น สันนิษฐานว่าปั๊มไม่ได้ลงสีพื้นก่อนจังหวะเริ่มต้น

  A. วาล์วลมจะส่งลมแรงดันไปทางด้านหลังของไดอะแฟรม 1. ไดอะแฟรมทำหน้าที่เป็นเยื่อแยกระหว่างอากาศอัดและของเหลว อากาศอัดจะย้ายไดอะแฟรมออกไปจากบล็อกกลางของปั๊ม ไดอะแฟรมตรงข้ามถูกดึงเข้าโดยเพลาที่เชื่อมต่อกับไดอะแฟรมที่มีแรงดัน ไดอะแฟรม 2 อยู่ในจังหวะไอเสียอากาศ อากาศด้านหลังไดอะแฟรมถูกบังคับให้ออกสู่บรรยากาศผ่านทางพอร์ตไอเสียของปั๊ม การเคลื่อนที่ของไดอะแฟรม 2 ไปทางบล็อกกลางของปั๊มจะสร้างสุญญากาศภายในห้อง 2 แรงดันบรรยากาศทำให้ของเหลวเข้าสู่ท่อร่วมเพื่อบังคับให้บอลวาล์วทางเข้าออกจากที่นั่ง ของเหลวมีอิสระที่จะเคลื่อนที่ผ่านทางวาล์วบอลทางเข้าและเติมห้องของเหลว

  B. เมื่อไดอะแฟรมแรงดันไดอะแฟรม 1 ถึงขีด จำกัด การปล่อยวาล์วอากาศจะเปลี่ยนทิศทางแรงดันอากาศไปทางด้านหลังของไดอะแฟรม 2 แรงดันอากาศไดอะแฟรมไดอะแฟรม 2 ห่างจากบล็อกกลาง . ไดอะแฟรม 2 บังคับให้บอลวาล์วทางเข้าเข้าสู่ที่นั่งเนื่องจากแรงไฮดรอลิกที่พัฒนาขึ้น กองกำลังไฮดรอลิกแบบเดียวกันนี้ยกวาล์วปล่อยบอลออกจากที่นั่งขณะที่วาล์วปล่อยบอลตรงข้ามถูกบังคับให้นั่งบนเก้าอี้บังคับให้ของเหลวไหลผ่านปั๊มจ่าย การเคลื่อนที่ของไดอะแฟรม 1 ไปยังบล็อกกลางของปั๊มจะสร้างสุญญากาศภายในห้องของเหลว 1 ความดันบรรยากาศจะส่งของเหลวเข้าไปในท่อร่วมไอดีของปั๊ม บอลวาล์วทางเข้าถูกบังคับให้ออกจากที่นั่งเพื่อให้ของเหลวถูกส่งไปเติมที่ช่องของเหลว

• C. เมื่อการลากเส้นเสร็จสิ้นวาล์วลมจะเปลี่ยนทิศทางอากาศไปที่ด้านหลังของไดอะแฟรม 1 อีกครั้งและเริ่มการทำงานของไดอะแฟรมที่ 2 ในจังหวะการระบายอากาศ

  ไดอะแฟรมมีความสมดุลของแรงดันเพื่อให้แน่ใจว่ามีชีวิตยืนยาวขึ้น การทำงานที่มีประสิทธิภาพและความดันสูงเป็นผลมาจากการออกแบบที่เป็นเอกลักษณ์ของปั๊ม วาล์วดูดและปล่อยสามารถเป็นได้ทั้งบอลวาล์วหรือวาล์วทรงกระบอก
