ปั๊มไดอะแฟรมอุตสาหกรรมที่ใช้ลมทางอุตสาหกรรม

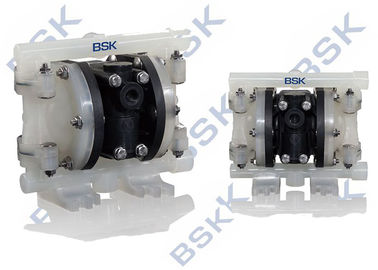

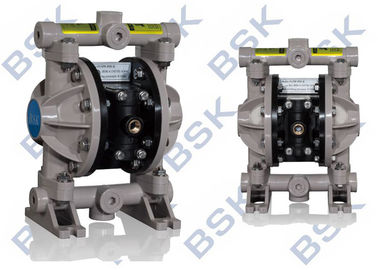

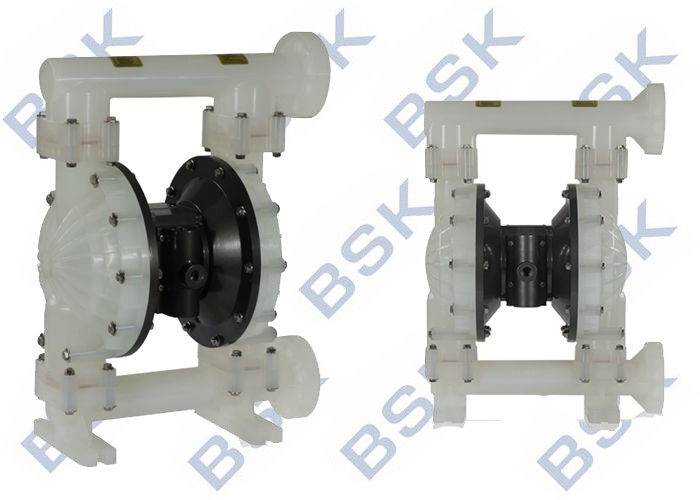

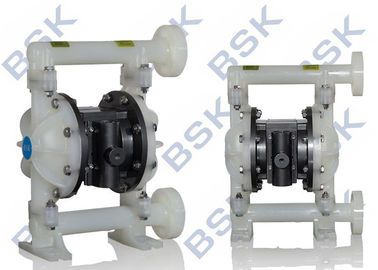

ปั๊มน้ำแบบไดอะแฟรมแบบสองทางอุตสาหกรรมทำงานด้วยการสั่นสะเทือนต่ำ

ปั๊มลมไดอะแฟรม (หรือที่รู้จักกันในชื่อ เมมเบรนปั๊ม, ปั๊มไดอะแฟรมคู่ที่ดำเนินการทางอากาศ (AOOD) หรือ ปั๊มไดอะแฟรมลม ) ที่ใช้การผสมผสานของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอนไดอะแฟรม , วาล์วผีเสื้อ, ลิ้นเปิดปิดหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว

ข้อมูลจำเพาะ

ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP

หลักการทำงาน

ในปั๊มสองห้องทำงานสมมาตรแต่ละห้องมีไดอะแฟรมลิงก์กลางจะรวมเข้าเป็นหนึ่งเดียว อัดอากาศจากปั๊มเข้าสู่วาล์วผ่านตัววาล์วเพื่อแนะนำอากาศอัดเข้าไปในห้องหนึ่งเพื่อส่งเสริมการเคลื่อนที่ของห้องไดอะแฟรมในขณะที่การปล่อยก๊าซในห้องอื่น ๆ เมื่อถึงจุดสิ้นสุดของจังหวะแล้วกลไกการกระจายก๊าซจะนำอากาศอัดเข้าสู่ห้องทำงานอื่นโดยอัตโนมัติเพื่อดันไดอะแฟรมไปในทิศทางตรงกันข้ามเพื่อให้ไดอะแฟรมทั้งสองเคลื่อนที่ไปมาพร้อมกัน

พื้นที่ใช้งาน:
อุตสาหกรรมเคมี อุตสาหกรรมการเคลือบ; อุตสาหกรรมจิตรกรรม อุตสาหกรรมสีย้อม อุตสาหกรรมเคมีเม็ดสีและสิ่งทอ อุตสาหกรรมอาหาร; อุตสาหกรรมบำบัดน้ำเสีย; อุตสาหกรรมปิโตรเลียม อุตสาหกรรมการป้องกันสิ่งแวดล้อม อุตสาหกรรมยา

A 2 5 XX - XXX - X (การ เลือกรุ่น)

รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange

วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal

วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel

วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar

ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)

อะซีตัล··················································· 40 ° - 150 ° F (4.4- 65.5 ° C)

Santoprene ·····································································ของของของมัน 107.2 ° C) เทฟลอน·········································································ถ้วย 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ······································································ดอก ··········· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·········································································· ······································································································· ···········································บ้านซูซูกิ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ······················································································ ····· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) โพรพิลีน······································································ ········ 32 ° - 175 ° F (0-79.4 ° C)

1” Flow diagram
