ปั๊มไดอะแฟรมสแตนเลสที่ดำเนินการทางอากาศ / ปั๊มไดอะแฟรมคู่อากาศ

ปั๊มสุญญากาศไดอะแฟรมคู่ที่ทำงานด้วยอากาศ SS 8.3 Priming รองพื้นด้วยตนเอง

ปั๊มลมไดอะแฟรม (หรือที่รู้จักกันในชื่อ เมมเบรนปั๊ม, ปั๊มไดอะแฟรมคู่ที่ดำเนินการทางอากาศ (AOOD) หรือ ปั๊มไดอะแฟรมลม ) ที่ใช้การผสมผสานของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอนไดอะแฟรม , วาล์วผีเสื้อ, ลิ้นเปิดปิดหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว

หลักการทำงาน
ในห้องปั๊มสมมาตรสองห้องซึ่งมีไดอะแฟรมซึ่งเชื่อมต่อกันด้วยก้านโคลงคู่กลาง อากาศอัดมาจากวาล์วทางเข้าของปั๊มและเข้าไปในช่องหนึ่งผลักดันการเคลื่อนไหวของไดอะแฟรมและก๊าซที่ปล่อยออกมาจากช่องอื่น เมื่อถึงปลายทางส่วนประกอบของการจ่ายก๊าซจะอัดอากาศเข้าไปในห้องอื่นโดยอัตโนมัติผลักไดอะแฟรมไปในทิศทางตรงกันข้าม

อากาศอัดเข้าไปในวาล์วทำให้ไดอะแฟรมไปทางขวาและห้องดูดทำให้สื่อเข้าสู่ผลักลูกบอลเข้าไปในห้องบอลวาล์วปิดตัวลงเนื่องจากการสูดดมสื่อถูกปล่อยออกมาโดยการอัดขึ้นรูปและเปิดบอลวาล์วและที่ ในเวลาเดียวกันปิดบอลวาล์วป้องกันการไหลย้อนกลับจึงทำให้กลางไม่หยุดหย่อนจากการสูดดมทางเข้าออกจากการศึกษา

พื้นที่ใช้งาน:
อุตสาหกรรมเคมี อุตสาหกรรมการเคลือบ; อุตสาหกรรมจิตรกรรม อุตสาหกรรมสีย้อม อุตสาหกรรมเคมีเม็ดสีและสิ่งทอ อุตสาหกรรมอาหาร; อุตสาหกรรมบำบัดน้ำเสีย; อุตสาหกรรมปิโตรเลียม อุตสาหกรรมการป้องกันสิ่งแวดล้อม อุตสาหกรรมยา

ข้อมูลจำเพาะ

ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP

A 50 XX - XXX - X (การ เลือกรุ่น)

รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange

วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal

วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel

วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar

ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)

อะซีตัล············································ 40 ° - 150 ° F (4.4- 65.5 ° C)

Santoprene ······················································ 40 พ - -40 ° - 107.2 ° C) เทฟลอน······················································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) ไนไตร············································································· ······························· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·························· ·········································บ้านบ้านของเธอในมุมกว้าง -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel ·························································································· ······· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ············································································ ············································································································· ···························································· 32 ° - 175 ° F (0-79.4 ° C)

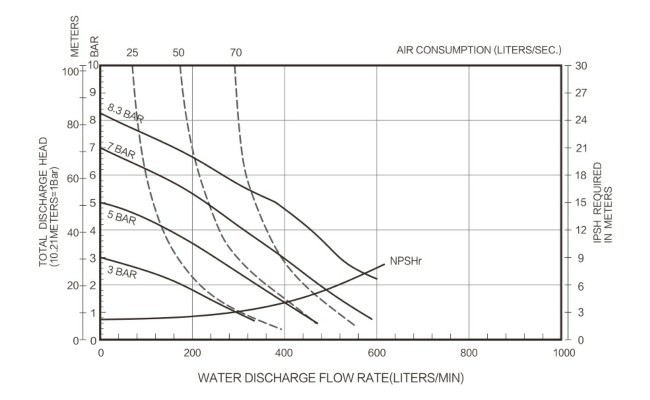

2 "แผนภาพการไหล
