| ชื่อผลิตภัณฑ์: | ปั๊มไดอะแฟรมนิวเมติก | รับประกัน:: | หนึ่งปี |
|---|---|---|---|
| แรงดันขาออกสูงสุด: | 0.83Mpa | ลักษณะเฉพาะ: | ไม่รั่วไหล |
| การใช้งาน: | เคมี | เชื้อเพลิง: | เครื่องอัดอากาศ |
| โครงสร้าง: | ปั๊มไดอะแฟรม | ทฤษฎี: | ปั๊มไดอะแฟรมแบบใช้ลม |
| วัสดุ: | พลาสติก | พิมพ์: | กะบังลม |
| การไหลสูงสุด: | 156L/m | ||
| เน้น: | ปั๊มไดอะแฟรมอากาศขนาด 3 นิ้ว,ปั๊มไดอะแฟรมใต้น้ำ |
||

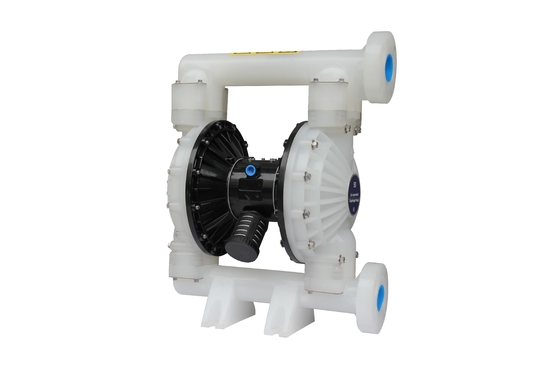

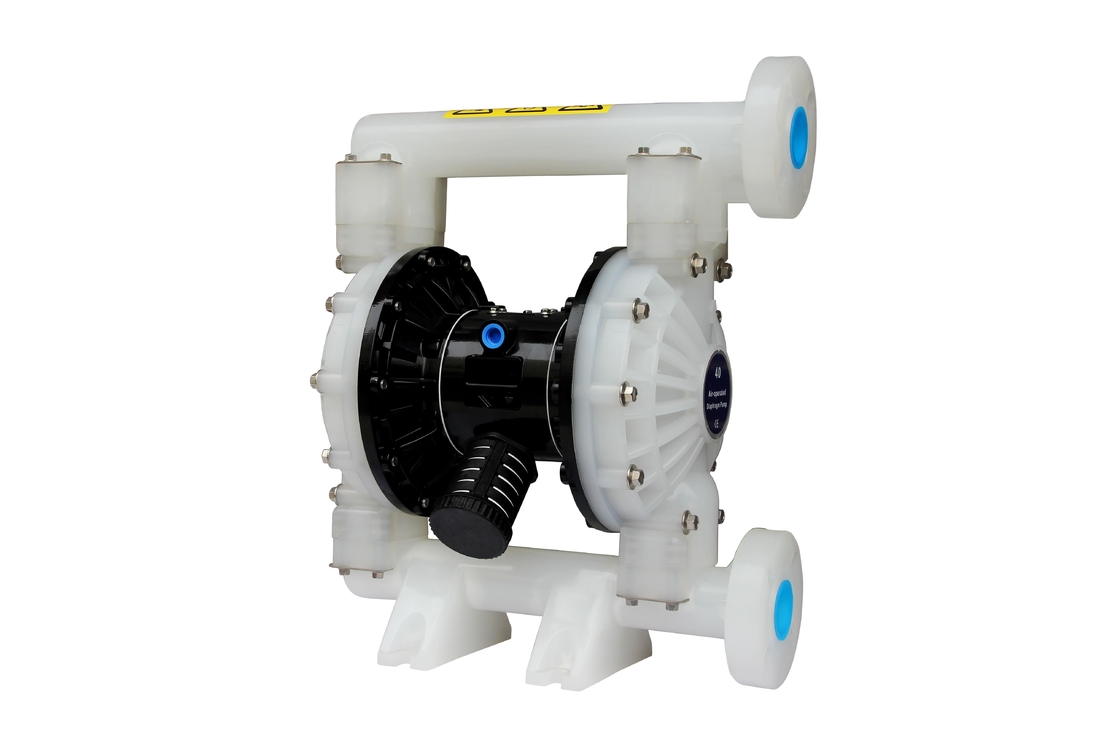

ปั๊มไดอะแฟรมโพลีโพรพีลีนไม่มีการรั่วไหลสำหรับการพิมพ์ / ย้อมสี
นิวเมติกปั๊มไดอะแฟรมเป็นเครื่องลำเลียงแบบใหม่ซึ่งเป็นปั๊มชนิดใหม่อากาศอัดเป็นแหล่งพลังงาน สามารถใช้ได้กับของเหลวที่มีฤทธิ์กัดกร่อน ของเหลวที่มีอนุภาค ความหนืดสูง ระเหยง่าย ของเหลวไวไฟและเป็นพิษสูง
ปั๊มลมไดอะแฟรม(เรียกอีกอย่างว่า aปั๊มเมมเบรน, ปั๊มไดอะแฟรมคู่แบบใช้ลม (AOOD)หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้การกระทำแบบลูกสูบร่วมกันของยาง เทอร์โมพลาสติกหรือไดอะแฟรมและวาล์วที่เหมาะสมด้านใดด้านหนึ่งของไดอะแฟรม (เช็ควาล์ว วาล์วผีเสื้อ วาล์วแผ่นปิด หรือวาล์วปิดรูปแบบอื่นๆ) เพื่อสูบของเหลว
| สิ่งของ | คำอธิบาย | หน่วย | รูปอ้างอิง |
| 1 | แรงดันอากาศเข้าสูงสุด | Mpa | 0.83 |
| 2 | อัตราการไหลสูงสุด | ลิตร/นาที | 173 |
| 3 | ยกสูงสุด | เอ็ม | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มม | 3 |
| 6 | น้ำหนัก | กิโลกรัม | 12.3 |
| 7 | ระดับเสียง | db | ＜70 |
ข้อมูลจำเพาะ
ปั๊มลมไดอะแฟรม
1. ไม่รั่วไหล
2. ประสิทธิภาพการรองพื้นตัวเองที่ดี
3. ลำเลียงสื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP
A10PA(การเลือกรุ่น)
รูปแบบของปากท่อ:A-BSP B-NPT(F) C-Flange
วัสดุไดอะแฟรม:9 – Santoprene H – Hytrel T - PTFE/Santoprene
วัสดุลูก:9 -Santoprene H – Hytre T – PTFE A - Acetal
วัสดุเบาะรองนั่ง:P/K –Polypropylene/Kynoar SS –Stainless Steel
วัสดุปั๊ม: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P/K –Polypropylene/Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้(ไดอะแฟรม / บอล / วัสดุซีล)
อะซีตัล ···································40° - 150°F (4.4- 65.5°C)
Santoprene ·········································································································-40°- 225 °F ( -40°-107.2°C) ····························································· ·······40°- 220°F (4.4°- 104°C) ไนไตรล์······························································· ··························10 °- 180°F (-12°- 82°C) ไวตัน···································· ·············································································································································································································· 40 °· 350 °F -176.6°C) ไฮเทรล······························································ ·········-20 °-150°F (-12°- 93°C) ไคนาร์······································ ··································10°-200°F (-28.9°- 65.5°C) โพลิโพรพิลีน······· ············································32°- 175°F (0-79.4°C)
1”แผนภาพการไหล
ขนาดการติดตั้ง:
การถอดชิ้นส่วนในส่วนของเหลว
ก) ขั้นแรก ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มภายในข) วางปั๊มไว้ในสภาพแวดล้อมการทำงานที่สะอาดค) ถอดท่อจ่าย (1) ออกจากปั๊มก่อน แล้วจึงนำลูกบอล (2), O ถ้วย (3) และ (47) และเบาะรองนั่งลูก (4) ออกจากปลายด้านบนของฝาของเหลว (5) ในลำดับ.หลังจากนั้น ให้วางปั๊มคว่ำและถอดท่อทางเข้า (11) เพื่อถอดถ้วย O (3) และ (47) เบาะรองนั่งลูก (4) และลูก (2) ออกจากฝาของเหลว (5)ง) ปลดสลักเกลียวรอบฝาของเหลวทั้งสองเพื่อถอดฝา (5)จ) ปลดสกรูไดอะแฟรม (10) และถอดแหวนรองไดอะแฟรม (7) (8) และไดอะแฟรม (6) ออกจากปลายทั้งสองข้างถอดก้านไดอะแฟรม (23) และเปลี่ยนวงแหวนซีลรูปปาก (25)การถอดชิ้นส่วนสำหรับวาล์วลม f)คลายสลักเกลียว (39) ก่อน จากนั้นจึงถอดปลอกวาล์วอากาศ (38) แผ่นกั้นลม (42) และปะเก็นซีล (40) และ (41)g) นำแผ่นวาล์ว (36) และแผ่นวาล์ว (37) ออกจากปลอกวาล์วอากาศ (38)h) ถอดแหวนล็อค (29) และถอดฝาท้ายลิมิต (31) ออกจากปลายทั้งสองด้านของปลอกวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ได้ตามต้องการi) คุณสามารถตรวจสอบการบรรจุแบบปากเป่า (33) หลังจากที่ดันแกนม้วนเก็บ (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือการถอดชิ้นส่วนสำหรับไพลอตวาล์ว j) คลายน็อต 4 ตัว (16) ที่ยึดหัวถังก่อน จากนั้นจึงถอดฝาสูบ (14) และ (18) ที่ปลายทั้งสองข้างแล้วถอดคัพ O (17)k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15)l) ปลดแกนนำ (22) และก้านกระตุ้น (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถเปลี่ยนบรรจุภัณฑ์แบบปากท่อ (20) บนแกนไกปืนหรือถ้วย O (44) บนแกนนำร่องได้การประกอบกลับของปั๊มไดอะแฟรม ขั้นตอนการประกอบใหม่ของปั๊มไม่เข้ากันกับขั้นตอนการถอดแยกชิ้นส่วน ดังนั้นขอให้คุณใส่ใจกับสิ่งต่อไปนี้ในกระบวนการประกอบใหม่: 1) ส่วนประกอบการปิดผนึกทั้งหมด รวมทั้งส่วนที่สัมผัสต้องได้รับการหล่อลื่น .2) โปรดตรวจสอบอย่างละเอียดก่อนใช้องค์ประกอบการปิดผนึกทั้งหมดว่ามีความเสียหายหรือไม่ เช่น ความเสียหายที่พื้นผิวหากเสียหาย โปรดเปลี่ยนอันใหม่3) ทิศทางของริมฝีปากของการบรรจุแบบริมฝีปาก (20) (, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ4) ควรขันสลักเกลียวบนฝาของเหลวสลับกันโดยทำมุมตรงข้ามกันเพื่อให้ได้ผลการปิดผนึกที่ดีขึ้นการแก้ไขปัญหา 1. ของเหลวบางส่วนถูกระบายออกจากช่องระบายอากาศพร้อมกับการไหลของอากาศตรวจสอบไดอะแฟรมว่ามีความเสียหายหรือไม่ตรวจสอบสกรูไดอะแฟรมว่าหลวม 2. มีฟองอากาศในของเหลวทางออก ตรวจสอบการเชื่อมต่อท่อดูดเพื่อการปิดผนึกที่ดีตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีเพื่อการปิดผนึกที่ดีตรวจสอบวงแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของเหลว ตรวจสอบสกรูไดอะแฟรมว่าหลวมหรือไม่ 3. ปั๊มเอาต์พุตต่ำ ตรวจสอบว่าการจ่ายอากาศคงที่ตรวจสอบทางเข้า/ทางออกสำหรับการอุดตันใดๆตรวจสอบขั้วต่อที่ต่อท่อร่วมไอดีเพื่อหาความแน่นของอากาศ ตรวจสอบว่าลูกบอลไม่ติดกับเบาะนั่งหรือลูกบอลไม่ได้นั่งอย่างไม่เหมาะสม4. อากาศถูกระบายออกจากช่องระบายอากาศเมื่อไม่มีการเคลื่อนที่แบบลูกสูบตรวจสอบแหวนซีล (33) บนวาล์วเลื่อน (35)ตรวจสอบวงแหวนซีล (20) บนก้านทริกเกอร์ (45)ตรวจสอบวงแหวนซีล (25) บนแกนข้อต่อไดอะแฟรม
