ปั๊มลมไดอะแฟรมแบบขับเคลื่อนด้วยอากาศ / ปั๊มไดอะแฟรมไดอะแฟรมน้ำหนัก 2.8 กก

ปั๊มไดอะแฟรมโพลีโพรพีลีนไม่รั่วซึมสำหรับการพิมพ์หมึก / การย้อมสี

ปั๊มลมไดอะแฟรม (หรือที่รู้จักกันในชื่อ เมมเบรนปั๊ม, ปั๊มไดอะแฟรมคู่ที่ดำเนินการทางอากาศ (AOOD) หรือ ปั๊มไดอะแฟรมลม ) ที่ใช้การผสมผสานของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอนไดอะแฟรม , วาล์วผีเสื้อ, ลิ้นเปิดปิดหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว

แอพลิเคชันหลักปั๊มไดอะแฟรมพลาสติก
ปั๊มเนยถั่วลิสง, ผักดอง, มันฝรั่งบด, ไส้กรอก, แยม, เยื่อกระดาษแอปเปิ้ล, ช็อคโกแลตและอื่น ๆ
ปั๊มสี, เหงือก, เม็ดสี
กาวและกาวสามารถดูดปั๊มได้ทุกชนิด
กระเบื้องดินเผาอิฐและเคลือบทุกชนิด
หลังจากเจาะบ่อน้ำมันแล้วให้ปั๊มและเติมให้เต็ม
ปั๊มอิมัลชันและบรรจุภัณฑ์ที่หลากหลาย
ปั๊มน้ำเสียที่หลากหลาย
ใช้ปั๊มเป็นเรือบรรทุกน้ำมันทำความสะอาดและดึงของเสียจากโกดัง
Hop และผสมแป้งหมัก, น้ำเชื่อม, น้ำตาลหนาแน่น
สูบน้ำในเหมืองอุโมงค์อุโมงค์แร่และตะกรัน ปั๊มยาแนวซีเมนต์และปูน
เยื่อกระดาษยางทุกชนิด
น้ำมันกัดกร่อนและโคลนทุกชนิดจาระบีและภาชนะทำความสะอาดทั่วไป
ของเหลวไวไฟและสารระเหยสูงทุกชนิด
ทุกชนิดของกรดที่แข็งแกร่ง, ด่างที่แข็งแกร่ง, ของเหลวกัดกร่อนที่แข็งแกร่ง
ของเหลวทนอุณหภูมิสูงทุกชนิดที่มีอุณหภูมิสูงสุด 150 DEG C
ในฐานะที่เป็นความหลากหลายของอุปกรณ์แยกของเหลวของแข็งของเครื่องส่งสัญญาณความดันเวทีด้านหน้า

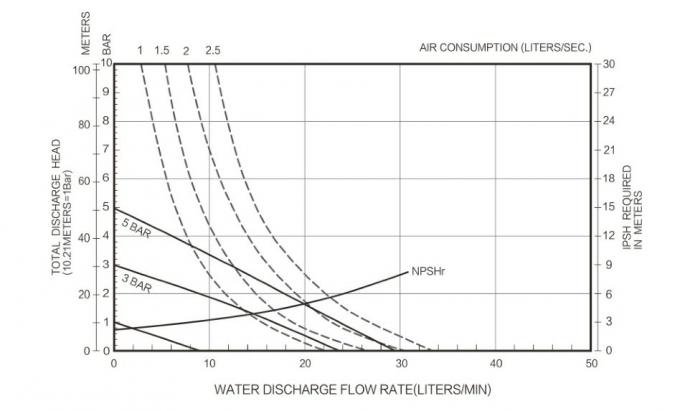

อัตราการไหล:

ซ่อมบำรุง

โปรดดูแผนผังส่วนประกอบในภาพวาดประกอบเพื่อค้นหาหมายเลขซีเรียลและชื่อของชิ้นส่วนและรับรู้ข้อมูลของชิ้นส่วนและชุดบริการบำรุงรักษา ชิ้นส่วน BSK บางส่วนถูกระบุว่าเป็น "ชิ้นส่วนที่สวมใส่" ซึ่งสามารถเอื้ออำนวยต่อการบริการที่รวดเร็วและลดเวลาหยุดทำงาน ชุดบริการแบ่งออกเป็นสองส่วนที่ให้บริการฟังก์ชั่นปั๊มไดอะแฟรม: 1. ส่วนอากาศ, 2. ส่วนของเหลว FLUID SEC -TION นั้นแบ่งออกเป็นส่วน ๆ เพื่อให้เข้ากับวัสดุตัวเลือกทั่วไป เตรียมพื้นผิวการทำงานที่สะอาดเพื่อป้องกันชิ้นส่วนที่เคลื่อนไหวภายในที่มีความอ่อนไหวจากการปนเปื้อนจากสิ่งสกปรกและสิ่งแปลกปลอมระหว่างการถอดแยกชิ้นส่วนและประกอบใหม่ เก็บบันทึกกิจกรรมการบริการที่ดีและรวมถึงเครื่องสูบน้ำในโปรแกรมการบำรุงรักษา preven ก่อนที่จะถอดแยกชิ้นส่วนวัสดุที่ว่างเปล่าที่ถูกจับในตัวผู้จ่าย - โดยหมุนหัวปั๊มคว่ำลงเพื่อระบายวัสดุจากปั๊ม

ส่วนเหลวไหล

ลบท่อร่วมบนและล่าง (1) และ (11)

นำลูกบอล (2),“ O” วงแหวน (3) (47) และที่นั่งบอล (4)

ถอดฝาปิดของเหลว (5) หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล

ถอดสกรู (10) เครื่องซักผ้า (9) ไดอะแฟรม (6A, 6) และเครื่องซักผ้าไดอะแฟรม (7, 8) หมายเหตุ: อย่าเกาหรือทำลายพื้นผิวของก้านไดอะแฟรม (23) การวัดส่วนของเหลว

ประกอบกันในลำดับที่กลับกัน

ทำความสะอาดและตรวจสอบชิ้นส่วนทั้งหมด เปลี่ยนชิ้นส่วนที่สึกหรอหรือชำรุดด้วยชิ้นส่วนใหม่ตามต้องการ

หล่อลื่น (23) ก้านไดอะแฟรมและ 25) แหวน "Y" พร้อมจาระบี

แก้ไขก้านไดอะแฟรม (23) ด้วยเครื่องมือการติดตั้งเสริม

ก่อนที่จะทำการขันสลักเกลียวและน็อตสุดท้ายโปรดตรวจสอบว่าไดอะแฟรม (6A, 6) สอดคล้องกับฝาปิดของเหลว (5) อย่างถูกต้องเพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม

สำหรับรุ่นที่ใช้ไดอะแฟรมแบบเทฟลอน: ไดอะแฟรมยางสามตัว (6) ที่ด้านข้างซึ่งมีเครื่องหมาย "ช่องอากาศ" ของ AIRS SIDE ติดตั้งอยู่ด้านหน้าของตัวปั๊ม เริ่มปั๊มตรวจสอบการปิดและการปิดผนึกหลังจากทำงานเป็นระยะเวลาหนึ่ง
