ความต้านทานการกัดกร่อนกรดไดอะแฟรมปั๊ม

โพลีโพรพีลีนแก๊สไดอะแฟรมปั๊มความต้านทานการกัดกร่อน

ปั๊มไดอะแฟรมมีการส่งมอบปริมาณสูงแม้ในความดันอากาศต่ำและช่วงถนน ab ของวัสดุที่เข้ากันได้ที่มีให้ดูที่รุ่นและแผนภูมิตัวเลือกปั๊มที่มาพร้อมกับมอเตอร์อากาศแบบแยกส่วนและส่วนของเหลว

ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องปรับอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า

การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปตามความต้องการ มันจะสร้างและบำรุงรักษาสายพรี - มั่นใจและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น

ปั๊มลมไดอะแฟรม (หรือที่รู้จักกันในชื่อ เมมเบรนปั๊ม, ปั๊มไดอะแฟรมคู่ที่ดำเนินการทางอากาศ (AOOD) หรือ ปั๊มไดอะแฟรมลม ) ที่ใช้การผสมผสานของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอนไดอะแฟรม , วาล์วผีเสื้อ, ลิ้นเปิดปิดหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว

ข้อมูลจำเพาะ

ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP

A 16 XX - XXX - X (การ เลือกรุ่น)

รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange

วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal

วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel

วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar

พารามิเตอร์ประสิทธิภาพหลัก

ไม่พารามิเตอร์ชื่อหน่วยค่าอ้างอิง

1 สูงสุด แรงดันอากาศที่ใช้งาน 0.pa

2 สูงสุด Flow l / min 135

3 สูงสุด หัวหน้า m 70

4 สูงสุด ความดันของเหลวออก Mpa 0.83

5 สูงสุด อนุภาคผ่านเส้นผ่านศูนย์กลาง mm 3

6 กิโลกรัมน้ำหนัก 9.5 / 12.5 (PP / KV) /9.5 (AL) / 14.5 (SS / CI)

7 ระดับเสียง db <85

ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)

อะซีตัล············································ 40 ° - 150 ° F (4.4- 65.5 ° C)

Santoprene ······················································ 40 พ - -40 ° - 107.2 ° C) เทฟลอน······················································· ······· 40 ° - 220 ° F (4.4 ° - 104 ° C) ไนไตร·············································································· ·········································································································· ········································บ้านบ้านของเธอในช่วงอุณหภูมิ -40 ° - 350 ° F -176.6 ° C) Hytrel ··············································································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ············································································ ································· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) โพรพิลีน········· ······················································· 32 ° - 175 ° F (0-79.4 ° C)

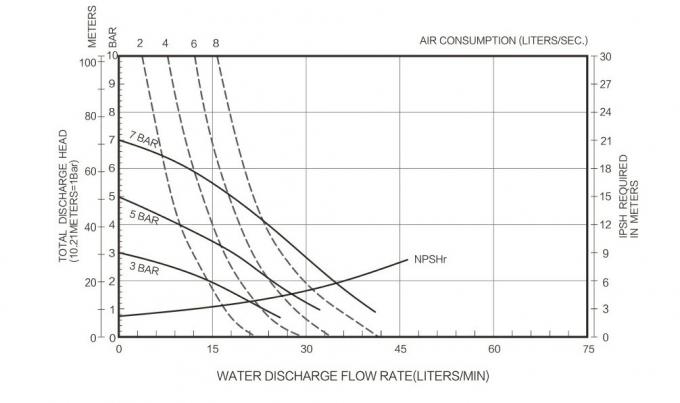

15pp” Flow diagram
