รายละเอียดสินค้า:
การชำระเงิน:
|
| ผลิตภัณฑ์: | ปั๊มไดอะแฟรมแบบใช้ลม | แรงดันขาออกสูงสุด: | 0.69Mpa |
|---|---|---|---|
| ขีด จำกัด อุณหภูมิ: | 32°- 175°F | ระดับเสียง: | ＜70dB |
| ชื่อ: | ปั๊มไดอะแฟรมโพลีโพรพีลีน | แอปพลิเคชัน: | การลำเลียงของเหลวที่มีฤทธิ์กัดกร่อน |
| อัตราการไหล: | 0-20m3/h | วัสดุไดอะแฟรม: | เทฟลอน |
| ศีรษะ: | 30m | ||
| เน้น: | 1/4 '' โพรพิลีนไดอะแฟรมปั๊ม 70db โพรพิลีนไดอะแฟรมปั๊ม,70db Polypropylene Diaphragm Pump |
||

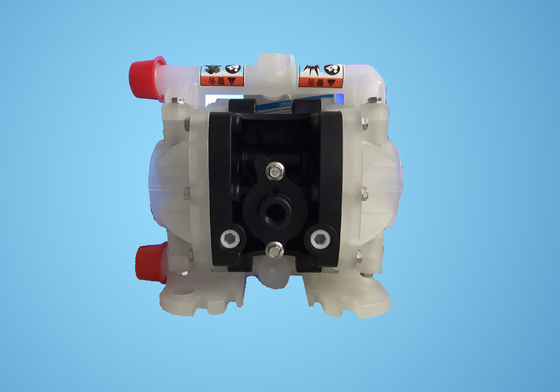

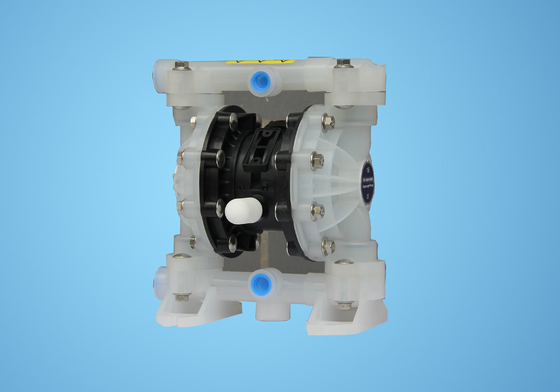

ปั๊มไดอะแฟรมแบบใช้ลม 1/4" สำหรับการลำเลียงของเหลวที่มีฤทธิ์กัดกร่อน
ปั๊มไดอะแฟรมโพลีโพรพีลีนเสียงรบกวนต่ำสำหรับการกัดกร่อนของตัวทำละลายเคมี
แนะนำปั๊มไดอะแฟรมโพรพิลีน
ปั๊มลมไดอะแฟรม(เรียกอีกอย่างว่า aปั๊มเมมเบรน, ปั๊มไดอะแฟรมคู่แบบใช้ลม (AOOD)หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้การกระทำแบบลูกสูบร่วมกันของยาง เทอร์โมพลาสติกหรือไดอะแฟรมและวาล์วที่เหมาะสมด้านใดด้านหนึ่งของไดอะแฟรม (เช็ควาล์ว วาล์วผีเสื้อ วาล์วแผ่นปิด หรือวาล์วปิดรูปแบบอื่นๆ) เพื่อสูบของเหลว
ข้อกำหนดปั๊มไดอะแฟรมโพรพิลีน:
1/4" & 1/2" & 1" &1.5" & 2" & 3"
ปั๊มลมไดอะแฟรม
1. ไม่มีการรั่วไหล
2. ประสิทธิภาพการรองพื้นตัวเองที่ดี
3. ลำเลียงสื่อต่างๆ
| สิ่งของ | คำอธิบาย | หน่วย | รูปอ้างอิง |
| 1 | ขนาดปั๊มลม | นิ้ว | 0.25 |
| 2 | อัตราการไหลสูงสุด | 1 นาที | 27 |
| 3 | ยกสูงสุด | เอ็ม | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.69 |
| 5 | ขนาดอนุภาคสูงสุด | มม | 3 |
| 6 | น้ำหนัก | กิโลกรัม | 2.3 |
| 7 | ระดับเสียง | db | ＜70 |
BG06 XX - XXX - X (การเลือกรุ่น)
รูปแบบของปากท่อ:A-BSP B-NPT(F) C-Flange
วัสดุไดอะแฟรม:9 – Santoprene H – Hytrel T - PTFE/Santoprene
วัสดุลูก:9 -Santoprene H – Hytre T – PTFE A - Acetal
วัสดุเบาะรองนั่ง:P/K –Polypropylene/Kynoar SS –Stainless Steel
วัสดุปั๊ม: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P/K –Polypropylene/Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้(ไดอะแฟรม / บอล / วัสดุซีล)
อะซีตัล ···································40° - 150°F (4.4- 65.5°C)
Santoprene ·········································································································-40°- 225 °F ( -40°-107.2°C) ····························································· ·······40°- 220°F (4.4°- 104°C) ไนไตรล์······························································· ·····························10 °- 180°F (-12°- 82°C) ไวตัน············ ··································································································································································· (-40°-176.6°C) ไฮเทรล························································································································································································································································································• ···············-20 °-150°F (-12°- 93°C) Kynar··············································································· ···········································10°-200 °F (-28.9°-65.5 °C) Polypropylene ·····················································32°- 175°F ( 0-79.4°C)
การใช้ผลิตภัณฑ์
1. ปั้มเนยถั่ว กิมจิ มันบด ไส้กรอกแดงลูกเล็ก แยมแอปเปิ้ล ช็อคโกแลต ฯลฯ
2. ปั๊มสี หมากฝรั่ง และรงควัตถุ
3 กาวและกาวทุกชนิดสามารถสูบได้
4 ความหลากหลายของกระเบื้อง พอร์ซเลน อิฐ และเครื่องเคลือบดินเผา
5. หลังจากเจาะบ่อน้ำมันแล้ว ให้ปั๊มตะกอนและยาแนว
6. ปั๊มอิมัลชันและสารตัวเติมต่างๆ
7. สูบน้ำได้ทุกวัย
8. ใช้เครื่องสูบน้ำเป็นเรือบรรทุกน้ำมัน และเรือบรรทุกจะล้างถังเพื่อดูดซับอายุ
9, กระโดดและสารละลายผงหมัก, น้ำเชื่อม, น้ำตาลหนาแน่น.
10. สูบน้ำจากเหมือง อุโมงค์ อุโมงค์ การบำเพ็ญประโยชน์ และตะกรันสูบปูนยาแนวและปูน
11 เยื่อยางชนิดต่างๆ
12. สารกัดกร่อน สารกัดกร่อน ปิโตรเลียม โคลน จารบี ทำความสะอาด และภาชนะทั่วไป
13 ความหลากหลายของของเหลวที่เป็นพิษสูง ไวไฟ และระเหยง่าย
ขนาดการติดตั้ง:
ก)อันดับแรก, นำปั๊มออกจากระบบท่อและระบายวัสดุในปั๊มb) วางปั๊มไว้ในสภาพแวดล้อมการทำงานที่สะอาดค) ถอดท่อจ่ายน้ำ (1) ออกจากปั๊ม แล้วนำลูกบอล (2), O ถ้วย (3) และ (47) และซ็อกเก็ตลูก (4) ออกจากปลายด้านบนของฝาของเหลว (5) ในทางกลับกันจากนั้นให้วางปั๊มคว่ำและถอดท่อน้ำเข้า (11) เพื่อถอดถ้วยโอริง (3) และ (47) เบาะลูก (4) และเบาะรองนั่ง (2) จากฝาของเหลว (5) .ง) คลายสลักเกลียวรอบๆ ฝาปิดของเหลวทั้งสองและถอดฝาปิดของเหลว (5)จ) คลายสกรูไดอะแฟรม (10) และถอดแหวนรองไดอะแฟรม (7) (8) และไดอะแฟรม (6) ออกจากปลายทั้งสองสามารถเปลี่ยนลิปซีล (25) ได้ด้วยการถอดก้านไดอะแฟรม (23)f) คลายสลักเกลียว (39) ก่อน แล้วจึงถอดตัวเรือนวาล์วลม (38) แผ่นเบนลม (42) ปะเก็นซีล (40) และ (41)g) นำแผ่นวาล์ว (36) และแผ่นวาล์ว (37) ออกจากปลอกวาล์วอากาศ (38)
h) ถอดแคลมป์ออก (29) ถอดฝาครอบปลายลิมิต (31) ออกจากปลายทั้งสองด้านของปลอกวาล์วอากาศ (38) และเปลี่ยนถ้วย (30) ตามต้องการi) หลังจากดันชิ้นวาล์ว (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือ สามารถตรวจสอบการอัดขอบปาก (33) ได้j) คลายน็อต 4 ตัว (16) ที่ยึดหัวถังก่อน จากนั้นถอดหัวถัง (14) และ (18) ที่ปลายทั้งสองข้างออก แล้วถอดฝาครอบโอริง (17)k) ถอดปะเก็นซีล (19) ออกจากร่องของตัวเรือนมอเตอร์ (15)l) นำแกนนำ (22) และก้านทริกเกอร์ (45) ออกจากตัวเรือนมอเตอร์ (15) และเปลี่ยนการอัดขอบปาก (20) บนแกนไกปืนหรือโอริง (44) บนแกนนำเนื่องจากขั้นตอนการประกอบและขั้นตอนการถอดแยกชิ้นส่วนของปั๊มไดอะแฟรมไม่เข้ากัน โปรดใส่ใจกับประเด็นต่อไปนี้ในระหว่างกระบวนการประกอบ: 1) องค์ประกอบการซีลและส่วนสัมผัสทั้งหมดต้องเคลือบด้วยน้ำมันหล่อลื่น2) ก่อนใช้งาน โปรดตรวจสอบส่วนประกอบการปิดผนึกทั้งหมดสำหรับความเสียหาย เช่น ความเสียหายที่พื้นผิวหากชำรุดให้เปลี่ยนใหม่3) ทิศทางของริมฝีปากของการบรรจุแบบปาก (20) (, 25), (33) จะต้องสอดคล้องกับทิศทางที่แสดงในรูป4) ขันสลักเกลียวบนฝาปิดของเหลวให้แน่นในแนวทแยงเพื่อให้ได้ผลการปิดผนึกที่ดีขึ้น
การแก้ไขปัญหา1. ของเหลวบางส่วนถูกระบายออกจากช่องระบายอากาศพร้อมกับกระแสลมตรวจสอบไดอะแฟรมสำหรับความเสียหายตรวจสอบสกรูไดอะแฟรมว่าหลวมหรือไม่ 2. ตรวจสอบว่าข้อต่อท่อดูดปิดสนิทหรือไม่ตรวจสอบว่าการเชื่อมต่อระหว่างท่อดูดกับท่อร่วมไอดีถูกปิดผนึกอย่างดีหรือไม่ตรวจสอบโอริงระหว่างท่อร่วมไอดีและฝาของเหลวตรวจสอบว่าสกรูไดอะแฟรมหลวมหรือไม่ตรวจสอบว่าการจ่ายอากาศคงที่หรือไม่เมื่อเอาต์พุตของปั๊มเหลือน้อย
ตรวจสอบว่าทางเข้า/ทางออกถูกปิดกั้นหรือไม่ตรวจสอบความหนาแน่นของอากาศของขั้วต่อการเชื่อมต่อท่อร่วมไอดีเช็คบอลไม่ติดบนบ่าวาล์ว หรือบอลไม่ได้รับการแก้ไขอย่างถูกต้อง4. เมื่อไม่มีการเคลื่อนที่แบบลูกสูบ อากาศจะถูกระบายออกจากช่องระบายอากาศตรวจสอบวงแหวนซีล (33) บนแกนม้วน (35)ตรวจสอบวงแหวนซีล (20) บนคันไกปืน (45)ตรวจสอบแหวนซีล (25) บนก้านสูบไดอะแฟรม
