รายละเอียดสินค้า:
การชำระเงิน:
|
| รับประกัน:: | 12 เดือน | การผลิต: | ปั๊มไดอะแฟรมใต้น้ำไม่มีการรั่วไหล |
|---|---|---|---|
| อัตราการไหลสูงสุด: | 378 ลิตร/นาที | ยกสูงสุด: | 70ม |
| การใช้งาน: | ปั้มลม | คุณสมบัติ: | ประสิทธิภาพสูง |
| เน้น: | ปั๊ม AODD ไม่มีการรั่วไหล 70 ม.,ปั๊มไดอะแฟรม AODD 378 ลิตร / นาที,ปั๊ม AODD ที่ผ่านการรับรองจาก CE |
||

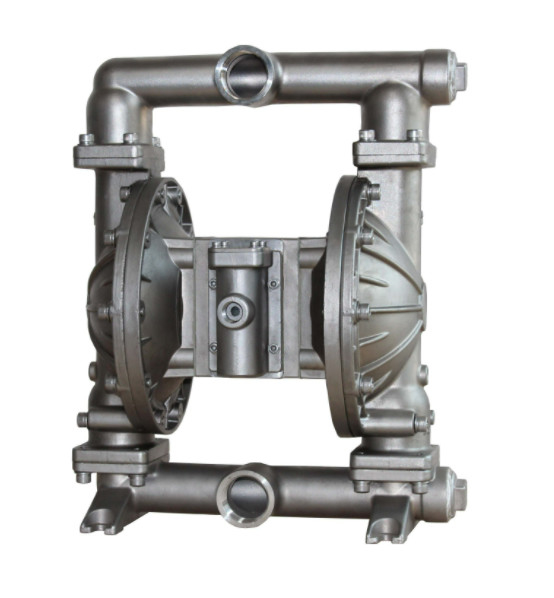

ปั๊มไดอะแฟรมคู่ขับเคลื่อนด้วยลม 70 ม. ไม่มีการรั่วไหล AOOD 378L/Min
บทนำปั๊มไดอะแฟรมใต้น้ำ
ปั๊มไดอะแฟรมมีการส่งมอบปริมาณมากแม้ในสภาวะความดันอากาศต่ำและมีตัวเลือกความเข้ากันได้ของวัสดุที่ใช้ได้ โปรดดูรุ่นและแผนภูมิตัวเลือก ปั๊มมาพร้อมกับมอเตอร์ลมแบบโมดูลาร์และส่วนของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไหลเข้าและแรงดันของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของแรงดันในห้องอากาศบอลวาล์วสามารถรับประกันการไหลไปข้างหน้าของของเหลว
การหมุนเวียนของปั๊มจะเริ่มขึ้นเมื่อมีแรงดันอากาศ และปั๊มจะยังคงสูบต่อไปและให้ทันกับความต้องการมันจะสร้างและรักษาระดับแรงดันของบรรทัด และจะหยุดการหมุนเวียนเมื่อแรงดันของบรรทัดสูงสุดถึง (ปิดอุปกรณ์จ่าย) และจะทำการสูบน้ำต่อตามความจำเป็น
ไดอะแฟรมปั๊มลม(เรียกอีกอย่างว่าปั๊มเมมเบรน ปั๊มไดอะแฟรมคู่แบบใช้ลม (AOOD)หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้การทำงานร่วมกันของยาง เทอร์โมพลาสติกหรือไดอะแฟรมและวาล์วที่เหมาะสมทั้งสองด้านของไดอะแฟรม (เช็ควาล์ว วาล์วปีกผีเสื้อ วาล์วปีกผีเสื้อ หรือรูปแบบอื่นของวาล์วปิด) เพื่อปั๊มของเหลว
พารามิเตอร์ปั๊มไดอะแฟรมใต้น้ำ
| สิ่งของ | คำอธิบาย | หน่วย | รูปอ้างอิง |
| 1 | แรงดันลมเข้าสูงสุด | เอ็มปา | 0.83 |
| 2 | อัตราการไหลสูงสุด | ลิตร/นาที | 378 |
| 3 | ยกสูงสุด | ม | 70 |
| 4 | แรงดันขาออกสูงสุด | เอ็มปา | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มม | 6 |
| 6 | น้ำหนัก | กิโลกรัม | 23 |
| 7 | ระดับเสียง | ฐานข้อมูล | <70 |
การประยุกต์ใช้ปั๊มไดอะแฟรมใต้น้ำ:
ปั๊มไดอะแฟรมนิวเมติกเป็นเครื่องลำเลียงแบบใหม่ซึ่งเป็นปั๊มชนิดใหม่อากาศอัดเป็นแหล่งพลังงาน สามารถใช้ในของเหลวที่มีฤทธิ์กัดกร่อน ของเหลวที่มีอนุภาค ความหนืดสูง ระเหยง่าย ไวไฟ ของเหลวที่เป็นพิษสูง
ก 2 5 XX - XXX - X (การเลือกรุ่น)
รูปแบบของปากท่อ:A-BSP B-NPT(F) C-หน้าแปลน
วัสดุไดอะแฟรม:9 – Santoprene H – Hytrel T - PTFE/Santoprene
วัสดุลูก:9 -Santoprene H – Hytre T – PTFE A - Acetal
วัสดุที่นั่งลูก:P/K –Polypropylene/Kynoar SS –Stainless Steel
วัสดุปั๊ม: SS – เหล็กกล้าไร้สนิม AL – อลูมิเนียมอัลลอยด์ CI- เหล็กกล้าคาร์บอน P/K – โพรพิลีน/Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้(ไดอะแฟรม / บอล / วัสดุซีล)
อะซีตัล ·············································40° - 150°F (4.4- 65.5°C)
ซานโทพรีน········································ -40°- 225°F ( -40°- 107.2°C) ··········································· ·······40°- 220°F (4.4°- 104°C) ไนไตรล์····························· ······················10°- 180°F (-12°- 82°C) Viton··········· ······································· -40°- 350°F (-40° -176.6°C) ไฮเทรล············································ ······-20°-150°F (-12°- 93°C) Kynar··························· ·······················10°-200°F (-28.9°- 65.5°C) โพรพิลีน··········· ·····························32°- 175°F (0-79.4°C)
ข้อกำหนดสำหรับอากาศและการหล่อลื่น
ความดันอากาศมากเกินไปอาจทำให้ปั๊มเสียหาย บาดเจ็บ หรือทรัพย์สินเสียหายได้
คู่มือการใช้งาน
ส่วนของไหลประกอบใหม่
การถอดชิ้นส่วนในส่วนของเหลว
ก) อันดับแรก ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มภายในb) วางปั๊มในสภาพแวดล้อมการทำงานที่สะอาดค) ถอดท่อทางออก (1) ออกจากปั๊มก่อน จากนั้นจึงนำลูกบอล (2) ถ้วย O (3) และ (47) และบ่าลูก (4) ออกจากปลายด้านบนของฝาปิดของเหลว (5) ในลำดับ.หลังจากนั้น ให้วางปั๊มคว่ำลงและถอดท่อทางเข้า (11) เพื่อนำ O ถ้วย (3) และ (47) เบาะรองนั่ง (4) และลูกบอล (2) ออกจากฝาปิดของเหลว (5)d) คลายสลักเกลียวรอบๆ ฝาปิดของเหลวทั้งสองเพื่อแยกชิ้นส่วนฝาปิด (5)e) คลายสกรูไดอะแฟรม (10) และถอดแหวนไดอะแฟรม (7), (8) และไดอะแฟรม (6) ออกจากปลายทั้งสองด้านถอดแกนไดอะแฟรม (23) และเปลี่ยนแหวนซีลขอบปาก (25) ได้การถอดชิ้นส่วนวาล์วอากาศ f) คลายสลักเกลียว (39) ก่อน จากนั้นจึงถอดปลอกวาล์วอากาศ (38) แผ่นกั้นลม (42) และปะเก็นซีล (40) และ (41)g) นำชิ้นวาล์ว (36) และแผ่นวาล์ว (37) ออกจากปลอกวาล์วอากาศ (38)h) ถอดแหวนล็อก (29) และนำฝาปิดจำกัด (31) ออกจากปลายทั้งสองของปลอกวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ได้ตามต้องการi) คุณสามารถตรวจสอบการบรรจุแบบปาก (33) หลังจากดันแกนหมุน (35) ออกจากปลอกวาล์วลม (38) ด้วยมือการถอดชิ้นส่วนของวาล์วไพล็อต j) คลายสลักเกลียว 4 ตัว (16) ที่ยึดหัวกระบอกสูบก่อน จากนั้นจึงถอดหัวกระบอกสูบ (14) และ (18) ที่ปลายทั้งสองด้านออก แล้วถอดถ้วย O (17)k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15)ล) ปลดแกนนำ (22) และแกนไก (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถเปลี่ยนบรรจุภัณฑ์ชนิดปาก (20) บนแกนไกหรือถ้วย O (44) บนแกนนำการประกอบปั๊มไดอะแฟรมกลับเข้าที่ ขั้นตอนการประกอบปั๊มกลับเข้ากันไม่ได้กับขั้นตอนการแยกชิ้นส่วน ดังนั้นขอให้คุณใส่ใจกับสิ่งต่อไปนี้ในขั้นตอนการประกอบกลับ: 1) ชิ้นส่วนซีลทั้งหมดรวมถึงชิ้นส่วนสัมผัสจะต้องทาจาระบี .2) โปรดตรวจสอบอย่างรอบคอบก่อนที่จะใช้องค์ประกอบการปิดผนึกทั้งหมดว่ามีความเสียหายหรือไม่ เช่น ความเสียหายที่พื้นผิวหากเสียหายโปรดเปลี่ยนอันใหม่3) ทิศทางของขอบปากของบรรจุภัณฑ์ประเภทขอบปาก (20)(, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ4) สลักเกลียวบนฝาปิดของไหลควรยึดด้วยมุมตรงข้ามสลับกันเพื่อให้ได้ผลการซีลที่ดีขึ้นการแก้ไขปัญหา 1. ของเหลวบางส่วนระบายออกจากช่องเปิดไอเสียพร้อมกับการไหลของอากาศตรวจสอบไดอะแฟรมว่ามีความเสียหายหรือไม่ตรวจสอบการหลวมของสกรูไดอะแฟรม 2. มีฟองอากาศในของเหลวออก ตรวจสอบการเชื่อมต่อท่อดูดสำหรับการปิดผนึกที่ดีตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีเพื่อการซีลที่ดีตรวจสอบวงแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของเหลว ตรวจสอบการหลวมของสกรูไดอะแฟรม 3. เอาต์พุตปั๊มต่ำ ตรวจสอบการจ่ายอากาศว่าเสถียรตรวจสอบทางเข้า/ทางออกว่ามีสิ่งอุดตันหรือไม่ตรวจสอบขั้วต่อที่เชื่อมต่อกับท่อร่วมไอดีว่ามีความหนาแน่นของอากาศหรือไม่ ตรวจสอบว่าลูกบอลไม่ติดอยู่กับที่นั่งหรือลูกบอลไม่ได้อยู่ในตำแหน่งที่ไม่ถูกต้อง4. อากาศถูกระบายออกจากช่องเปิดไอเสียเมื่อไม่มีการเคลื่อนไหวแบบลูกสูบตรวจสอบแหวนซีล (33) บนวาล์วเลื่อน (35)ตรวจสอบแหวนซีล (20) บนไกปืน (45)ตรวจสอบแหวนซีล (25) บนก้านสูบไดอะแฟรม
คำถามที่พบบ่อย
1. ถาม: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่
ตอบ: เราเป็นผู้ผลิตในเซี่ยงไฮ้
2. ถาม: การชำระเงินของคุณคืออะไร?
ตอบ: T / T, Western Union, L / C เป็นต้น
3. ถาม: แล้วแพ็คเกจล่ะ?
A: กล่องหรือกล่องไม้อัดส่งออกมาตรฐาน
4. ถาม: การรับประกันนานแค่ไหน?
A: เรามีการรับประกัน 1 ปี ยกเว้นชิ้นส่วนที่สวมใส่ได้
5. Q: การใช้ผลิตภัณฑ์มี?
A: เครื่องปั๊มสามารถดูดถั่วลิสง ผักดอง ซอสมะเขือเทศ ไส้กรอกแดง ช็อกโกแลต ฮ็อพ และน้ำเชื่อม เป็นต้น
ตัวปั๊มสามารถดูดสี เม็ดสี กาว และสารยึดติด เป็นต้น
ปั๊มสามารถดูดกระเบื้องเคลือบ กระเบื้อง อิฐ และเครื่องสังคโลก ฯลฯ
