ปั๊มไดอะแฟรมอากาศขับเคลื่อนด้วยพลาสติก

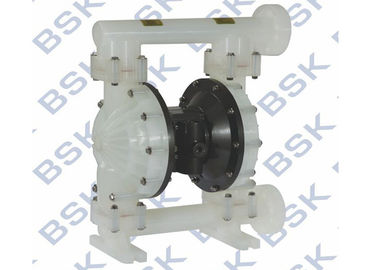

ปั๊มลมไดอะแฟรมพลาสติกแบบขับเคลื่อนด้วยอากาศ 1 นิ้วทนต่อการกัดกร่อน

ปั๊มลมไดอะแฟรม (หรือที่รู้จักกันในชื่อ เมมเบรนปั๊ม, ปั๊มไดอะแฟรมคู่ที่ดำเนินการทางอากาศ (AOOD) หรือ ปั๊มไดอะแฟรมลม ) ที่ใช้การผสมผสานของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอน , วาล์วผีเสื้อ, ลิ้นเปิดปิดหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว

รายละเอียดสินค้า:

ข้อมูลจำเพาะ

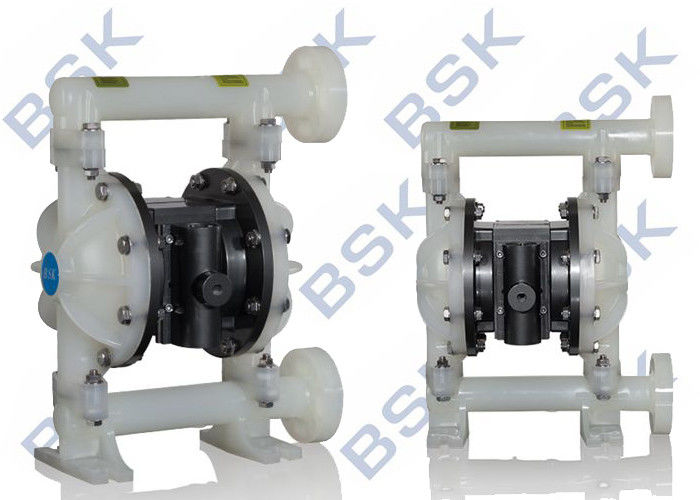

ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP

ใบสมัคร

ปั๊มสามารถดูดกรดต่าง ๆ ที่แข็งแกร่ง, ด่างและของเหลวที่มีฤทธิ์กัดกร่อน ฯลฯ

คำอธิบายทั่วไป

ปั๊มไดอะแฟรม BSK ให้การส่งมอบปริมาณสูงแม้ที่ความกดอากาศต่ำและช่วงถนน ab ของวัสดุที่เข้ากันได้ที่มีให้ดูโมเดลและแผนภูมิตัวเลือกปั๊ม BSK มีให้ในส่วนของมอเตอร์อากาศและโมดูลของเหลว

ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องปรับอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า

การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปตามความต้องการ มันจะสร้างและบำรุงรักษาสายพรี - มั่นใจและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น

ข้อกำหนดสำหรับอากาศและการหล่อลื่น

ความดันอากาศมากเกินไป อาจทำให้ปั๊มเสียหายการบาดเจ็บส่วนบุคคลหรือความเสียหายต่อทรัพย์สิน

• ควรใช้ตัวกรองที่สามารถกรองอนุภาคที่มีขนาดใหญ่กว่า 50 ไมครอนบนแหล่งจ่ายอากาศ ไม่จำเป็นต้องใช้การหล่อลื่นนอกเหนือจากน้ำมันหล่อลื่นวงแหวน“ O” ที่ใช้ในระหว่างการประกอบหรือซ่อมแซม
• หากมีอากาศหล่อลื่นตรวจสอบให้แน่ใจว่าเข้ากันได้กับวงแหวน "O" และซีลในส่วนมอเตอร์อากาศของปั๊ม

คำแนะนำในการปฏิบัติการ

• ล้างปั๊มด้วยตัวทำละลายที่เข้ากันได้กับวัสดุที่ถูกสูบเสมอหากวัสดุที่ถูกสูบอยู่ภายใต้ "การตั้งค่า" เมื่อไม่ได้ใช้งานเป็นระยะเวลาหนึ่ง
• ถอดสายจ่ายอากาศออกจากปั๊มถ้าไม่ได้ใช้งานสองสามชั่วโมง
• ปริมาตรวัสดุเต้าเสียบไม่เพียงควบคุมโดยการจ่ายอากาศ แต่ยังรวมถึงการจัดหาวัสดุที่ทางเข้า ท่อจ่ายวัสดุไม่ควรเล็กเกินไปหรือถูก จำกัด ระวังอย่าใช้สายยางที่อาจพัง
• เมื่อปั๊มไดอะแฟรมถูกนำมาใช้ในสถานการณ์บังคับให้ป้อน (ช่องเติมน้ำท่วม) แนะนำให้ติดตั้ง“ เช็ควาล์ว” ที่ช่องเติมอากาศ
• ยึดขาปั๊มไดอะแฟรมกับพื้นผิวที่เหมาะสมเพื่อประกันความเสียหายจากการสั่นสะเทือน

ซ่อมบำรุง

• โปรดดูแผนผังส่วนประกอบในภาพวาดประกอบเพื่อค้นหาหมายเลขซีเรียลและชื่อของชิ้นส่วนและรับรู้ข้อมูลของชิ้นส่วนและชุดบริการบำรุงรักษา
• ชิ้นส่วน BSK บางชิ้นถูกระบุว่าเป็น "ชิ้นส่วนที่สวมใส่" ซึ่งสามารถเอื้ออำนวยต่อการบริการที่รวดเร็วและลดเวลาหยุดทำงาน
• ชุดบริการแบ่งออกเป็นสองส่วนที่ให้บริการฟังก์ชั่นปั๊มไดอะแฟรม: 1. ส่วนอากาศ, 2. ส่วนของเหลว FLUID SEC -TION นั้นแบ่งออกเป็นส่วน ๆ เพื่อให้เข้ากับวัสดุตัวเลือกทั่วไป
• จัดเตรียมพื้นผิวการทำงานที่สะอาดเพื่อป้องกันชิ้นส่วนที่เคลื่อนไหวภายในที่มีความอ่อนไหวจากการปนเปื้อนจากสิ่งสกปรกและสิ่งแปลกปลอมระหว่างการถอดแยกชิ้นส่วนและประกอบใหม่
• เก็บบันทึกกิจกรรมการบริการที่ดีและรวมปั๊มไว้ในโปรแกรมการบำรุงรักษา preven -tive
• ก่อนที่จะถอดแยกชิ้นส่วนวัสดุที่ว่างเปล่าที่จับในเต้าเสียบชาย - โดยหมุนหัวปั๊มคว่ำลงเพื่อระบายวัสดุจากปั๊ม

ส่วนเหลวไหล

• ถอดท่อร่วมบนและล่าง (1) และ (11)
• นำลูกบอลออก (2),“ O” วงแหวน (3) (47) และที่นั่งบอล (4)
• ถอดฝาปิดของเหลว (5)

หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล

• ถอดสกรู (10), ตัวล้าง (9), ไดอะแฟรม (6A, 6) และไดอะแฟรมแบบไดอะแฟรม (7, 8)
  หมายเหตุ: อย่าเกาหรือทำลายพื้นผิวของก้านไดอะแฟรม (23)

การวัดส่วนของเหลว

• ประกอบกันในลำดับที่กลับกัน
• ทำความสะอาดและตรวจสอบชิ้นส่วนทั้งหมด เปลี่ยนชิ้นส่วนที่สึกหรอหรือชำรุดด้วยชิ้นส่วนใหม่ตามต้องการ
• หล่อลื่นไดอะแฟรมก้าน (23) และ 25) แหวน“ Y” พร้อมจาระบี
• แก้ไขก้านไดอะแฟรม (23) ด้วยเครื่องมือการติดตั้งเสริม
• ก่อนที่จะทำการขันสลักเกลียวและน็อตสุดท้ายโปรดตรวจสอบว่าไดอะแฟรม (6A, 6) สอดคล้องกับฝาปิดของเหลว (5) อย่างถูกต้องหรือไม่เพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม
• สำหรับรุ่นที่ใช้ไดอะแฟรมแบบเทฟลอน: ไดอะแฟรมยางสามตัว (6) ที่ด้านข้างซึ่งมีเครื่องหมาย "ช่องอากาศ" ของ AIRS SIDE ติดตั้งอยู่ด้านหน้าของตัวปั๊ม
• เริ่มปั๊มตรวจสอบการยึดและการปิดผนึกหลังจากทำงานเป็นระยะเวลาหนึ่ง

ซ่อมบำรุง

• โปรดดูแผนผังส่วนประกอบในภาพวาดประกอบเพื่อค้นหาหมายเลขซีเรียลและชื่อของชิ้นส่วนและรับรู้ข้อมูลของชิ้นส่วนและชุดบริการบำรุงรักษา
• ชิ้นส่วน BSK บางชิ้นถูกระบุว่าเป็น "ชิ้นส่วนที่สวมใส่" ซึ่งสามารถเอื้ออำนวยต่อการบริการที่รวดเร็วและลดเวลาหยุดทำงาน
• ชุดบริการแบ่งออกเป็นสองส่วนที่ให้บริการฟังก์ชั่นปั๊มไดอะแฟรม: 1. ส่วนอากาศ, 2. ส่วนของเหลว FLUID SEC -TION นั้นแบ่งออกเป็นส่วน ๆ เพื่อให้เข้ากับวัสดุตัวเลือกทั่วไป
• จัดเตรียมพื้นผิวการทำงานที่สะอาดเพื่อป้องกันชิ้นส่วนที่เคลื่อนไหวภายในที่มีความอ่อนไหวจากการปนเปื้อนจากสิ่งสกปรกและสิ่งแปลกปลอมในระหว่างการถอดประกอบและประกอบชิ้นส่วนใหม่
• เก็บบันทึกกิจกรรมการบริการที่ดีและรวมปั๊มไว้ในโปรแกรมการบำรุงรักษา preven -tive
• ก่อนที่จะถอดแยกชิ้นส่วนวัสดุที่ว่างเปล่าที่จับในเต้าเสียบชาย - โดยหมุนหัวปั๊มคว่ำลงเพื่อระบายวัสดุจากปั๊ม

ส่วนเหลวไหล

• ถอดท่อร่วมบนและล่าง (1) และ (11)
• นำลูกบอลออก (2),“ O” วงแหวน (3) (47) และที่นั่งบอล (4)
• ถอดฝาปิดของเหลว (5)

หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล

• ถอดสกรู (10), ตัวล้าง (9), ไดอะแฟรม (6A, 6) และไดอะแฟรมแบบไดอะแฟรม (7, 8)
  หมายเหตุ: อย่าเกาหรือทำลายพื้นผิวของก้านไดอะแฟรม (23)

การวัดส่วนของเหลว

• ประกอบกันในลำดับที่กลับกัน
• ทำความสะอาดและตรวจสอบชิ้นส่วนทั้งหมด เปลี่ยนชิ้นส่วนที่สึกหรอหรือชำรุดด้วยชิ้นส่วนใหม่ตามต้องการ
• หล่อลื่นไดอะแฟรมก้าน (23) และ 25) แหวน“ Y” พร้อมจาระบี
• แก้ไขก้านไดอะแฟรม (23) ด้วยเครื่องมือการติดตั้งเสริม
• ก่อนที่จะทำการขันสลักเกลียวและน็อตสุดท้ายโปรดตรวจสอบว่าไดอะแฟรม (6A, 6) สอดคล้องกับฝาปิดของเหลว (5) อย่างถูกต้องหรือไม่เพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม
• สำหรับรุ่นที่ใช้ไดอะแฟรมแบบเทฟลอน: ไดอะแฟรมยางสามตัว (6) ที่ด้านข้างซึ่งมีเครื่องหมาย "ช่องอากาศ" ของ AIRS SIDE ติดตั้งอยู่ด้านหน้าของตัวปั๊ม
• เริ่มปั๊มตรวจสอบการยึดและการปิดผนึกหลังจากทำงานเป็นระยะเวลาหนึ่ง
