รายละเอียดสินค้า:
การชำระเงิน:
|
| ผลิตภัณฑ์: | ปั๊มไดอะแฟรมแรงดันต่ำ | อัตราการไหลสูงสุด: | 378 ลิตร/นาที |
|---|---|---|---|
| ยกสูงสุด: | 70ม | คุณสมบัติ: | ไม่รั่วซึม |
| แสงสูง: | ปั๊มไดอะแฟรมที่ทำงานด้วยลม,ปั๊มไดอะแฟรมคู่แบบนิวเมติก,ปั๊มไดอะแฟรมสุญญากาศไม่รั่วซึม |
||

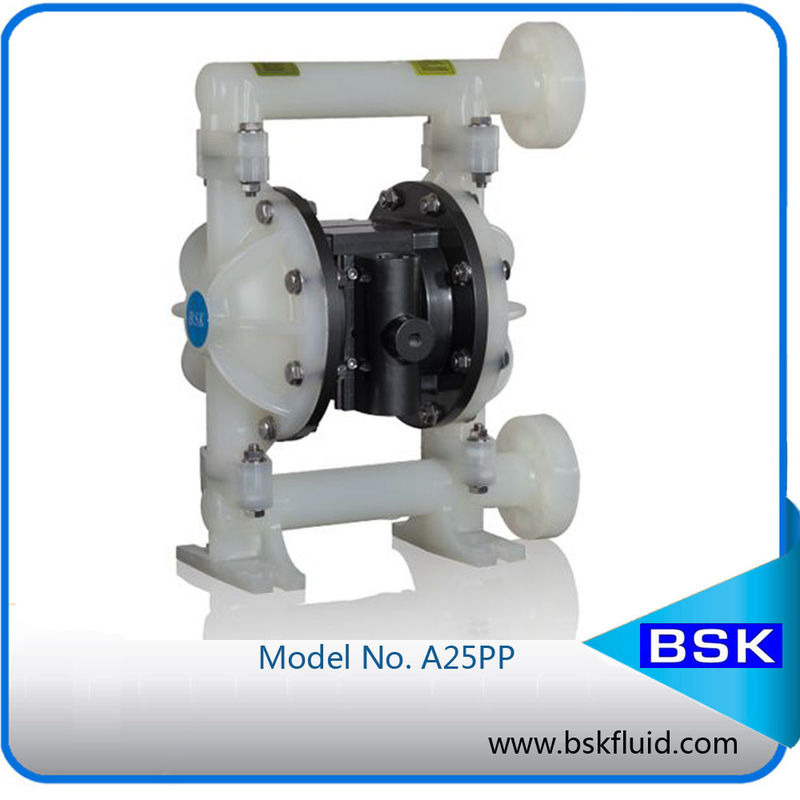

ปั๊มสุญญากาศไดอะแฟรม PTFE, หมึกพิมพ์ปั๊มผลิตภัณฑ์พลาสติก
บทนำปั๊มสุญญากาศไดอะแฟรม
ปั๊มไดอะแฟรมให้การส่งมอบปริมาณสูงแม้ในสภาวะความดันต่ำและมีตัวเลือกการใช้งานร่วมกันของวัสดุ AB ให้ดูรุ่นและแผนภูมิตัวเลือกปั๊มมาพร้อมกับมอเตอร์อากาศและโมดูลของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า
การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปและตามความต้องการ มันจะสร้างและบำรุงรักษา pres-line ที่แน่นอนและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุด (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น
| ชิ้น | ลักษณะ | หน่วย | รูปอ้างอิง |
| 1 | ความดันอากาศเข้าสูงสุด | Mpa | 0.83 |
| 2 | อัตราการไหลสูงสุด | L / นาที | 378 |
| 3 | ยกสูงสุด | M | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มิลลิเมตร | 6 |
| 6 | น้ำหนัก | กิโลกรัม | 23 |
| 7 | ระดับเสียง | ฐานข้อมูล | <70 |
ข้อมูลจำเพาะของ ปั๊มสุญญากาศไดอะแฟรม
ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP
การ ประยุกต์ใช้ ปั๊มสุญญากาศไดอะแฟรม และข้อได้เปรียบ:
ปั๊มไดอะแฟรมนิวเมติกทำงานด้วยอากาศอัด ปั๊มไดอะแฟรมเหมาะสำหรับการสูบของเหลวที่มีอนุภาคและของเหลวต่าง ๆ ซึ่งมีความหนืดสูงระเหยกัดกร่อนหรือเป็นพิษเช่นเดียวกับคอลลอยด์ ตัวปั๊มทำจากอลูมิเนียมอัลลอยด์เหล็กหล่อหรือสแตนเลส ไดอะแฟรมทำจากยางที่มีคุณภาพสูงเช่นยางไนไตรล์, ยางคลอรอนอร์กัตตา, ยางฟลูออโรน ปั๊มไดอะแฟรมถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีปิโตรเลียมอิเล็กทรอนิกส์เซรามิกอาหารและสิ่งทอ
หมายเหตุ: น้ำหนักเครื่องสูบน้ำในตารางเป็นการประมาณ .. จะเกิดความแตกต่างเนื่องจากส่วนประกอบ เพียงเพื่อการอ้างอิง
ขีด จำกัด อุณหภูมิวัสดุ (ไดอะแฟรม / ลูก / วัสดุปิดผนึก)
วัสดุ | แอพลิเคชันช่วงอุณหภูมิ |
POM | 10 ° -180 ° F (-12 ° - 82 ° C) |
Santoprene® | -40 ° - 225 ° F (-40 ° - 107.2 ° C) |
PTFE | 40 ° - 220 ° F (4.4 ° - 104 ° C) |
ไนไตร | 10 ° - 180 ° F (-12 ° - 82 ° C) |
Viton® | -40 ° - 350 ° F (-40 ° -176.6 ° C) |
PVDF | -20 ° -150 ° F (-12 ° - 93 ° C) |
Hytrel® | 10 ° -200 ° F (-28.9 ° - 65.5 ° C) |
PP | 32 ° - 175 ° F (0 -79.4 ° C) |
ปั๊มสุญญากาศไดอะแฟรม
ปั๊มไดอะแฟรม BSK ให้การส่งมอบปริมาณสูงแม้ในสภาวะความกดอากาศต่ำและมีตัวเลือกความเข้ากันได้ของวัสดุที่หลากหลาย ปั๊ม BSK มีการออกแบบที่ทนต่อแผงลอยส่วนมอเตอร์ / ของเหลวแยกส่วน
ปั๊มไดอะแฟรมคู่ที่ดำเนินการด้วยอากาศใช้ความแตกต่างของความดันในช่องอากาศเพื่อสร้างการดูดและแรงดันของของไหลเป็นบวกในห้องของเหลวบอลตรวจสอบการไหลของของเหลวในเชิงบวก
หลังจากการระบายอากาศดาวปั๊มจะทำงานและแรงดันเอาต์พุตจะถึงเอาต์พุตที่ต้องการ เมื่อความดันในเอาต์พุตถึงขีด จำกัด สูงสุด (เทียบเท่าทั้งของทางเข้าและทางออกถูกปิด) ปั๊มจะหยุดทำงาน เมื่อความดันในท่อน้อยกว่าวาล์วสูงสุดปั๊มจะกลับมาทำงานอีกครั้ง ..
ซ่อมบำรุง
การบำรุงรักษาปั๊มไดอะแฟรมเพื่อรีเซ็ตจุดสนใจ
แนวทางการแก้ไขปัญหา
1.Air เต้าเสียบมีของเหลวเมื่อสูบน้ำ
ตรวจสอบว่าไดอะแฟรมเสียหายหรือไม่
ตรวจสอบว่าไดอะแฟรมสลักเกลียวคลายหรือไม่
2. ของเหลวที่ส่งออกมีฟอง
ตรวจสอบข้อต่อท่อดูดว่าปิดสนิทดี
ตรวจสอบว่าท่อดูดและทางเข้าของของเหลวถูกปิดผนึกอย่างดี
ตรวจสอบแหวนระหว่างทางเข้าของของเหลวและฝาปิดของของเหลวที่มีโอริง
ตรวจสอบไดอะแฟรมสลักเกลียวที่ยึด
3. ความจุในการปั๊มต่ำ
ตรวจสอบว่าการจ่ายลมเสถียรหรือไม่
ตรวจสอบว่าทางเข้าและทางออกถูกปิดกั้น
ตรวจสอบข้อต่อกับทางเข้าของของเหลวที่ถูกปิดผนึกและไม่รั่วไหล
ตรวจสอบว่าบอลติดกับที่นั่งบอลหรือที่นั่งบอลไม่เหมาะสม
4. หากไม่มีการเคลื่อนไหวแบบลูกสูบการไหลของอากาศจะถูกระบายออกจากพอร์ตไอเสีย
ตรวจสอบแหวนปิดผนึกของวาล์วอากาศหลัก
ตรวจสอบแหวนปิดผนึกของวาล์วแกนนำ
ตรวจสอบวงแหวนผนึกของแกนไดอะแฟรม
