รายละเอียดสินค้า:
การชำระเงิน:
|
| การผลิต: | ปั๊มไดอะแฟรม 2" | แรงดันขาออกสูงสุด: | 0.83Mpa |
|---|---|---|---|
| คุณสมบัติ: | ไม่รั่วซึม | แอปพลิเคชัน: | อุตสาหกรรมเคมี |
| พลัง: | นิวเมติก | ความกดดัน: | ความกดอากาศต่ำ |
| เชื้อเพลิง: | อากาศดำเนินการ | ความดันสูงสุด: | 8.6 บาร์ |
| วัสดุ: | เหล็กหล่อ,อลู,SS,PP | ||
| เน้น: | 0.83mpa ปั๊มไดอะแฟรมนิวเมติก,8.6bar ปั๊มไดอะแฟรมนิวเมติกคู่,ปั๊มลมไดอะแฟรมคู่แรงดันต่ำ |
||

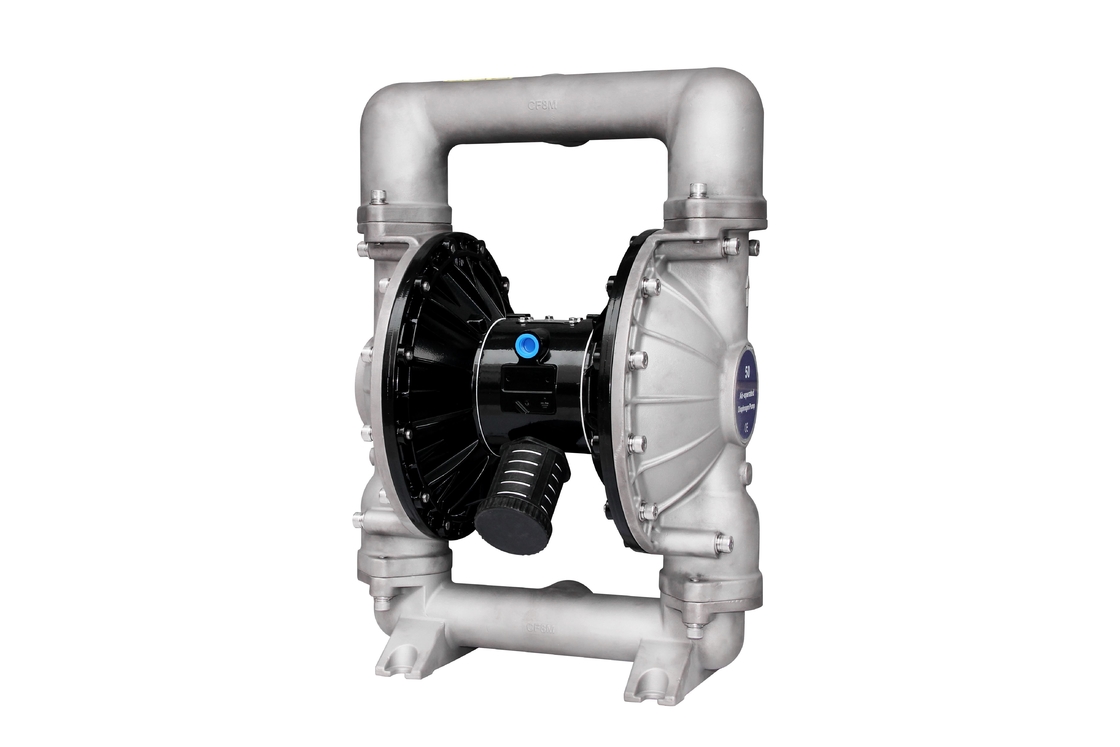

ปั๊มไดอะแฟรมคู่ 0.83mpa ไม่รั่วนิวเมติก 8.6bar
บทนำปั๊มไดอะแฟรมแบบดับเบิ้ลแอคติ้ง
ไดอะแฟรมปั๊มลม(เรียกอีกอย่างว่าปั๊มเมมเบรน ปั๊มไดอะแฟรมคู่แบบใช้ลม (AOOD)หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้การทำงานร่วมกันของยาง เทอร์โมพลาสติกหรือไดอะแฟรมและวาล์วที่เหมาะสมทั้งสองด้านของไดอะแฟรม (เช็ควาล์ว วาล์วปีกผีเสื้อ วาล์วปีกผีเสื้อ หรือรูปแบบอื่นของวาล์วปิด) เพื่อปั๊มของเหลว
ปั๊มไดอะแฟรมมีการส่งมอบปริมาณมากแม้ในสภาวะความดันอากาศต่ำและมีตัวเลือกความเข้ากันได้ของวัสดุที่ใช้ได้ โปรดดูรุ่นและแผนภูมิตัวเลือก ปั๊มมาพร้อมกับมอเตอร์ลมแบบโมดูลาร์และส่วนของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไหลเข้าและแรงดันของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของแรงดันในห้องอากาศบอลวาล์วสามารถรับประกันการไหลไปข้างหน้าของของเหลว
การหมุนเวียนของปั๊มจะเริ่มขึ้นเมื่อมีแรงดันอากาศ และปั๊มจะยังคงสูบต่อไปและให้ทันกับความต้องการมันจะสร้างและรักษาระดับแรงดันของบรรทัด และจะหยุดการหมุนเวียนเมื่อแรงดันของบรรทัดสูงสุดถึง (ปิดอุปกรณ์จ่าย) และจะทำการสูบน้ำต่อตามความจำเป็น
พารามิเตอร์ปั๊มไดอะแฟรมแบบดับเบิ้ลแอคติ้ง
| สิ่งของ | คำอธิบาย | หน่วย | รูปอ้างอิง |
| 1 | แรงดันลมเข้าสูงสุด | เอ็มปา | 0.83 |
| 2 | อัตราการไหลสูงสุด | ลิตร/นาที | 903 |
| 3 | ยกสูงสุด | ม | 70 |
| 4 | แรงดันขาออกสูงสุด | เอ็มปา | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มม | 9 |
| 6 | น้ำหนัก | กิโลกรัม | 103 |
| 7 | ระดับเสียง | ฐานข้อมูล | <70 |
ก 50 XX - XXX - X (การเลือกรุ่น)
รูปแบบของปากท่อ:A-BSP B-NPT(F) C-หน้าแปลน
วัสดุไดอะแฟรม:9 – Santoprene H – Hytrel T - PTFE/Santoprene
วัสดุลูก:9 -Santoprene H – Hytre T – PTFE A - Acetal
วัสดุที่นั่งลูก:P/K –Polypropylene/Kynoar SS –Stainless Steel
วัสดุปั๊ม: SS – เหล็กกล้าไร้สนิม AL – อลูมิเนียมอัลลอยด์ CI- เหล็กกล้าคาร์บอน P/K – โพรพิลีน/Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้(ไดอะแฟรม / บอล / วัสดุซีล)
อะซีตัล ·············································· 40° - 150°F (4.4- 65.5°C)
ซานโทพรีน········································· -40°- 225°F (-40°- 107.2°C) ·········································· ········40°- 220°F (4.4°- 104°C) ไนไตรล์··························· ······················10°- 180°F (-12°- 82°C) Viton··········· ······································· -40°- 350°F (-40° -176.6°C) ไฮเทรล············································ ······-20°-150°F (-12°- 93°C) Kynar··························· ························10°-200°F (-28.9°- 65.5°C) โพรพิลีน·········· ································32°- 175°F (0-79.4°C)
การประยุกต์ใช้งานปั๊มไดอะแฟรมแบบดับเบิ้ลแอคติ้ง
1 ของเหลวที่เป็นพิษ ติดไฟได้ และระเหยได้
2, กรดแก่, ของเหลวอัลคาไลที่มีฤทธิ์กัดกร่อน
3, รถบรรทุกน้ำมัน, โรงกลั่นน้ำมัน, ขนถ่ายผลิตภัณฑ์น้ำมัน
4, ของดอง, เนื้อผลไม้, มันบด, ช็อคโกแลต ฯลฯ
5, สี, ยาง, เม็ดสีและกาว
6, เยื่อเซรามิกต่างๆ, ยาแนว, ปูนและสารละลาย
7, น้ำยางต่างๆ, ตัวทำละลายอินทรีย์, การบรรจุ
8, การลอกของผู้ให้บริการน้ำมัน (ปั๊มน้ำสกปรกและน้ำมันที่เหลือ)
9, ฮอปทั่วไป, แป้งยีสต์บาง ๆ, น้ำเชื่อมและกากน้ำตาล
10, ของเหลวพิเศษ
2" ไดอะแกรมการไหล
คำอธิบายทั่วไป
ข้อกำหนดสำหรับอากาศและการหล่อลื่น
ความดันอากาศมากเกินไปอาจทำให้ปั๊มเสียหาย บาดเจ็บ หรือทรัพย์สินเสียหายได้
คู่มือการใช้งาน
การซ่อมบำรุง
การแยกส่วนของเหลว
หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6)อ้างอิงถึงมุมมอง aux iliary ในภาพประกอบส่วนของของเหลว
ส่วนของไหลประกอบใหม่
ขนาดการติดตั้ง:
