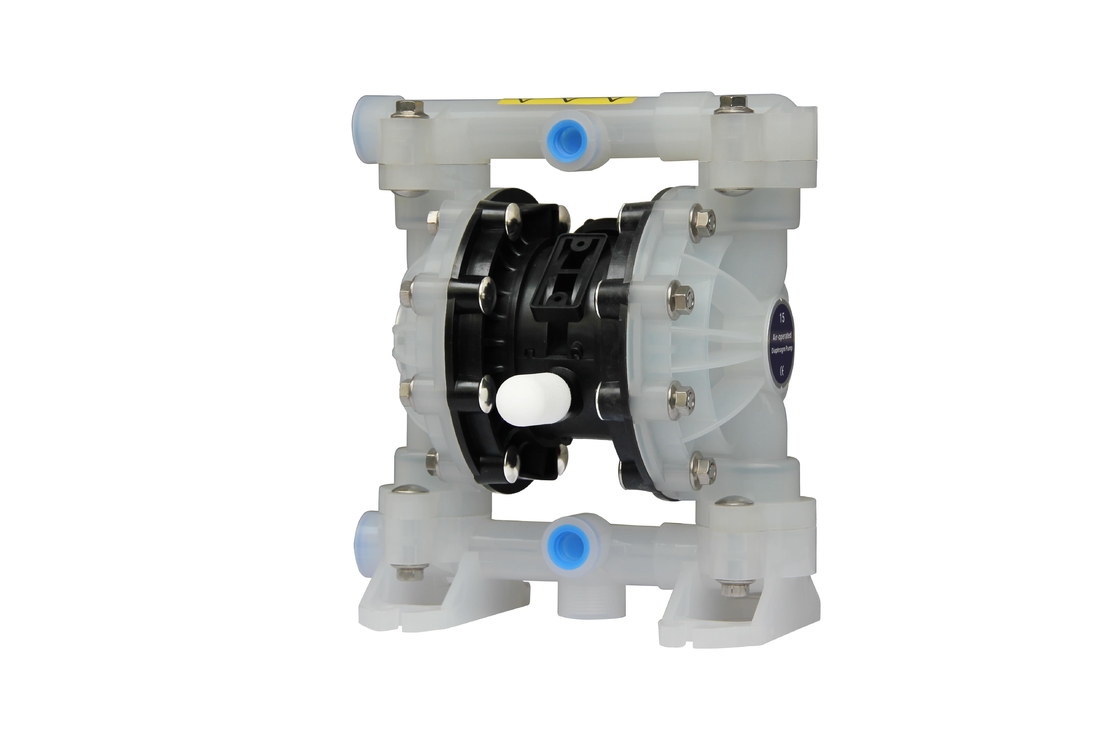

ปั๊มลมไดอะแฟรม

(เรียกอีกอย่างว่า aปั๊มเมมเบรน, ปั๊มไดอะแฟรมคู่แบบใช้ลม (AOOD)หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้การกระทำแบบลูกสูบร่วมกันของยาง เทอร์โมพลาสติกหรือไดอะแฟรมและวาล์วที่เหมาะสมด้านใดด้านหนึ่งของไดอะแฟรม (เช็ควาล์ว วาล์วผีเสื้อ วาล์วแผ่นปิด หรือวาล์วปิดรูปแบบอื่นๆ) เพื่อสูบของเหลว

ปั๊มลมไดอะแฟรม

1. ไม่รั่วไหล
2. ประสิทธิภาพการรองพื้นตัวเองที่ดี
3. ลำเลียงสื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP

แอปพลิเคชัน


ปั๊มสามารถดูดกรด ด่าง และของเหลวที่มีฤทธิ์กัดกร่อนต่างๆ

คำอธิบายทั่วไป

ปั๊มไดอะแฟรมให้การส่งปริมาณมากแม้ในความกดอากาศต่ำและมีตัวเลือกความเข้ากันได้ของวัสดุตามช่วงถนน อ้างอิงจากรุ่นและแผนภูมิตัวเลือก ปั๊มมาพร้อมกับมอเตอร์ลมแบบแยกส่วนและส่วนของเหลว

ปั๊มไดอะแฟรมที่ทำงานด้วยลมจะสร้างแรงดันของของไหลเข้าและแรงดันของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของแรงดันในห้องอัดอากาศบอลวาล์วสามารถตรวจสอบการไหลของของเหลวไปข้างหน้า

การหมุนเวียนของปั๊มจะเริ่มขึ้นเมื่อมีแรงดันอากาศและจะสูบต่อไปและให้ทันกับความต้องการจะสร้างและรักษาแรงดันในสายการผลิต และจะหยุดการหมุนเวียนเมื่อถึงแรงดันสูงสุดของท่อ (อุปกรณ์จ่ายแรงดันปิด) และจะกลับมาสูบน้ำตามความจำเป็น

การแยกส่วนของเหลว

• ถอดท่อร่วมบนและล่าง (1) และ (11)

• ถอดลูกบอล (2), วงแหวน “O” (3) (47) และเบาะรองนั่ง (4)

• ถอดฝาของเหลว (5)

หมายเหตุ: เฉพาะไดอะแฟรมรุ่นเท่านั้นที่ใช้ไดอะแฟรมหลัก(6A) และไดอะแฟรมสำรอง(6)อ้างถึงมุมมอง aux iliary ในภาพประกอบส่วนของเหลว

• ถอดสกรู (10) แหวนรอง (9) ไดอะแฟรม (6A, 6) และแหวนรองไดอะแฟรม (7, 8)
  หมายเหตุ: ห้ามขีดข่วนหรือทำให้พื้นผิวของแกนไดอะแฟรม (23) เป็นรอย

การประกอบชิ้นส่วนของเหลวอีกครั้ง

• ประกอบกลับในลำดับที่กลับกัน

• ทำความสะอาดและตรวจสอบทุกส่วนเปลี่ยนชิ้นส่วนที่สึกหรอหรือเสียหายด้วยชิ้นส่วนใหม่ตามต้องการ

• หล่อลื่นแกนไดอะแฟรม (23) และแหวน "Y" 25) ตัวด้วยจาระบี

• แก้ไขแกนไดอะแฟรม (23) ด้วยเครื่องมือติดตั้งเสริม

• ก่อนการขันสลักเกลียวและน็อตขั้นสุดท้าย โปรดตรวจสอบว่าไดอะแฟรม (6A,6) อยู่ในแนวเดียวกับฝาปิดของไหล (5) อย่างเหมาะสมหรือไม่เพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม

• สำหรับรุ่นที่ใช้ไดอะแฟรม: ไดอะแฟรมยางสามตัว (6) ที่ด้านข้างซึ่งมีเครื่องหมาย "ช่องอากาศ" ด้าน AIRSIDE ติดตั้งอยู่ที่ด้านหน้าของตัวปั๊ม

• สตาร์ทปั๊ม ตรวจสอบการยึดและการซีลหลังจากทำงานเป็นระยะเวลาหนึ่ง

•
