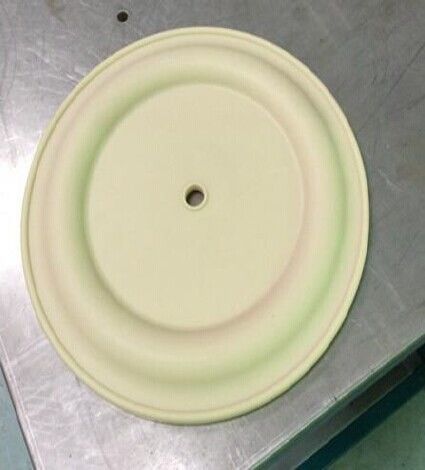

ชิ้นส่วนอะไหล่ปั๊มไดอะแฟรมยางปั๊มลมเทอร์โมพลาสติกชิ้นส่วนไดอะแฟรม

อย่าเกินความดันอากาศเข้าสูงสุดตามที่ระบุไว้ในแผ่นรุ่นปั๊ม

• ช่องอากาศเข้าของปั๊มเชื่อมต่อกับแหล่งจ่ายอากาศที่มีความจุเพียงพอและความดันที่สอดคล้องกับข้อกำหนดการออกแบบ
• อากาศอัดที่สะอาดช่วยยืดอายุการใช้งานของปั๊ม
• หากสายจ่ายอากาศเป็นท่อแข็งท่อสั้น ๆ ที่เชื่อมต่อปั๊มและท่อสามารถลดการสั่นสะเทือนและการบิด (แนะนำให้ลดพัลส์ในของเหลวด้วยการใช้ถังสำรองหรือบัฟเฟอร์ของของเหลว)
• ต้องรองรับท่อไอดีของอากาศและตัวกรองควบคุมแรงดันเนื่องจากน้ำหนักของมัน หากไม่รองรับท่ออาจทำให้ปั๊มเสียหายได้
• ต้องติดตั้งท่อไอดีของปั๊มอากาศด้วยวาล์วปรับแรงดันเพื่อให้แน่ใจว่าแรงดันลมไม่เกินช่วงที่กำหนด

ความดัน จำกัด ที่ระบุไว้ในคู่มือไม่สามารถนำมาใช้ในการทำงานของปั๊มได้มิฉะนั้นการบาดเจ็บส่วนบุคคลความเสียหายของปั๊มหรือการสูญเสียทรัพย์สินจะเกิดขึ้นจากแรงดันอากาศมากเกินไป

• ต้องแน่ใจว่าท่อวัสดุและส่วนประกอบอื่น ๆ สามารถทนต่อแรงดันของเหลวที่พัฒนาโดยปั๊มนี้ ตรวจสอบความเสียหายหรือการสึกหรอของท่อทั้งหมด เป็นอุปกรณ์การจ่ายบางอย่างที่สะอาดและอยู่ในสภาพการทำงานที่เหมาะสม

SPARK คงที่ อาจทำให้เกิดการระเบิดส่งผลให้ได้รับบาดเจ็บสาหัสหรือเสียชีวิต ปั๊มน้ำบาดาลและระบบสูบน้ำ

• ประกายไฟสามารถติดไฟได้วัสดุและไอระเหยที่ติดไฟได้
• ปั๊มที่ปลอดภัยการเชื่อมต่อและจุดสัมผัสทั้งหมดเพื่อหลีกเลี่ยงการสั่นสะเทือนและการสร้างจุดสัมผัสหรือประกายไฟแบบคงที่
• ใช้การระบายอากาศที่เหมาะสม
• เก็บสารไวไฟให้ห่างจากความร้อนเปลวไฟและประกายไฟ
• ปิดภาชนะบรรจุเมื่อไม่ใช้งาน

การปล่อยจากปั๊มอาจมีสิ่งสกปรกซึ่งอาจทำให้เกิดการบาดเจ็บอย่างรุนแรง การระบายออกสามารถระบายออกทางท่อจากไซต์งานและรอบ ๆ ผู้ปฏิบัติงาน

แม้ว่าไดอะแฟรมจะแตก แต่ก็สามารถปลดปล่อยวัสดุที่ใช้กำลังจากท่อไอเสีย

• เมื่อปั๊มวัสดุอันตรายหรือไวไฟสามารถปล่อยออกไปยังตำแหน่งที่ปลอดภัยจากระยะไกลผ่านทางท่อ
• ระหว่างปั๊มและหม้อพักไอเสียจะใช้อินเทอร์เฟซของ 3/8” ในการเจาะขั้นต่ำ

ความดันที่เป็นอันตราย อาจส่งผลให้เกิดการบาดเจ็บสาหัสหรือความเสียหายต่อทรัพย์สิน อย่าซ่อมหรือทำความสะอาดปั๊มท่อหรือวาล์วจ่ายในขณะที่ระบบมีแรงดัน ปลดสายจ่ายอากาศและคลายแรงดันจากระบบ - โดยเปิดวาล์วจ่ายหรืออุปกรณ์และ / หรืออย่างระมัดระวังและค่อย ๆ คลายและถอดท่อทางออกหรือท่อออกจากปั๊ม

วัสดุที่เป็นอันตราย สามารถทำให้เกิดความเสียหายอย่างรุนแรงใน - คณะลูกขุนหรือทรัพย์สินเสียหาย อย่าพยายามส่งปั๊มกลับไปที่โรงงานหรือศูนย์บริการที่มีวัสดุอันตราย การปฏิบัติที่ปลอดภัยต้องปฏิบัติตามกฎหมายท้องถิ่นและระดับประเทศและข้อกำหนดด้านความปลอดภัย

• ขอรับเอกสารข้อมูลความปลอดภัยของวัสดุทั้งหมดจากซัพพลายเออร์เพื่อรับคำแนะนำในการจัดการที่เหมาะสม

อันตรายจากการระเบิด: บางรุ่นพร้อมกับชิ้นส่วนบางส่วนที่สัมผัสกับของเหลวทำจากอลูมิเนียมดังนั้นจึงไม่สามารถนำไปใช้กับ trichloroethane, methylene คลอไรด์หรือตัวทำละลายไฮโดรคาร์บอนฮาโลเจนอื่น ๆ มิเช่นนั้นอาจทำปฏิกิริยาและทำให้เกิดการระเบิด

• ก่อนที่จะใช้กับตัวทำละลายชนิดนี้จะต้องตรวจสอบฝาปิดของเหลวท่อร่วมและชิ้นส่วนสัมผัสของเหลวทั้งหมดของมอเตอร์ปั๊มเพื่อให้เข้ากันได้
• ควรวางปั๊มไว้ใกล้กับผลิตภัณฑ์เท่าที่จะทำได้เพื่อทำให้ท่อดูดสั้นลงและลดจำนวนชิ้นส่วนให้มากที่สุด
• ในการยืดอายุการใช้งานของไดอะแฟรมเราจะต้องวางปั๊มไว้ใกล้กับของเหลวที่สูบแล้วให้มากที่สุด เมื่อความดันขาเข้ายาวเกิน 10 ฟุต (3 เมตร) ของคอลัมน์ของเหลวจำเป็นต้องติดตั้งชุดอุปกรณ์ลดแรงดันและอุปกรณ์ควบคุมเพื่อยืดอายุการใช้งานของไดอะแฟรม
• เราต้องแน่ใจว่าปิดผนึกของอะแดปเตอร์แต่ละตัวสำหรับท่อทางเข้าและทางออก
• รัดทั้งหมดจะต้องรัดกุมอีกครั้งก่อนที่จะใช้ผลิตภัณฑ์เพื่อหลีกเลี่ยงการคลายที่อาจเกิดขึ้นจากการคืบของส่วนประกอบซีลและป้องกันการรั่วไหลของของเหลวหรืออากาศอย่างมีประสิทธิภาพ

ตรวจสอบความเข้ากันได้ทางเคมีของชิ้นส่วนที่เปียกของปั๊มและสารที่ถูกสูบล้างหรือหมุนเวียนอีกครั้ง ความเข้ากันได้ทางเคมีอาจเปลี่ยนไปตามอุณหภูมิและความเข้มข้นของสารเคมีภายในสารที่ถูกสูบฉีดล้างหรือหมุนเวียน สำหรับความเข้ากันได้ของของเหลวโดยเฉพาะปรึกษาผู้ผลิตสารเคมี

อุณหภูมิสูงสุดจะขึ้นอยู่กับความเค้นเชิงกล - แคลอรีเท่านั้น สารเคมีบางชนิดจะลดอุณหภูมิการทำงานสูงสุดอย่างปลอดภัย ปรึกษาผู้ผลิตสารเคมีสำหรับความเข้ากันได้ทางเคมีและอุณหภูมิที่ จำกัด

ตรวจสอบให้แน่ใจว่าผู้ปฏิบัติงานทั้งหมดของอุปกรณ์นี้ได้รับการฝึกฝนโดยเฉพาะเข้าใจวิธีปฏิบัติที่ปลอดภัยและเข้าใจข้อ จำกัด ของอุปกรณ์ พวกเขารู้วิธีการสวมใส่ PPE ถ้าจำเป็น

อย่าใช้เครื่องสูบน้ำเพื่อรองรับโครงสร้างของระบบท่อ ตรวจสอบให้แน่ใจว่าส่วนประกอบของระบบได้รับการรองรับอย่างเหมาะสมเพื่อป้องกันไม่ให้เกิดความเครียดกับชิ้นส่วนปั๊ม

• การเชื่อมต่อแบบดูดและคายควรมีความยืดหยุ่นในการเชื่อมต่อ (เช่นสายยาง), ท่อไม่แข็งและควรเข้ากันได้กับสารที่ถูกสูบ

มันเป็นสิ่งจำเป็นเพื่อป้องกันความเสียหายที่ไม่จำเป็นกับปั๊ม หากต้องใช้งานเป็นเวลานานโปรดทำความสะอาดอย่างละเอียดหลังการใช้งานทุกครั้ง

• ผลิตภัณฑ์ที่เหลืออยู่ในปั๊มจะแห้งหรือเหนียวบนปั๊มซึ่งจะก่อให้เกิดปัญหาไดอะแฟรมและวาล์วก่อนที่จะเริ่มต้นครั้งต่อไป ที่อุณหภูมิแช่แข็งจะต้องทำให้ปั๊มว่างเปล่าไม่ว่าในกรณีใด ๆ หลังการใช้งาน
• เป็นวิธีที่มีประสิทธิภาพในการลดการหยุดทำงานของผู้ใช้เพื่อให้ได้ชุดประกอบที่เหมาะสมได้ตลอดเวลา การใช้ชิ้นส่วนอะไหล่แท้ BSK จะเอื้อต่อการยืดอายุผลิตภัณฑ์และการเล่นของประสิทธิภาพ

คำอธิบายทั่วไป

ปั๊มไดอะแฟรม BSK ให้การส่งมอบปริมาณสูงแม้ที่ความกดอากาศต่ำและช่วงถนน ab ของวัสดุที่เข้ากันได้ที่มีให้ดูโมเดลและแผนภูมิตัวเลือกปั๊ม BSK มีให้ในส่วนของมอเตอร์อากาศและโมดูลของเหลว

ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องปรับอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า

การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปตามความต้องการ มันจะสร้างและบำรุงรักษาสายพรี - มั่นใจและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น

ข้อกำหนดสำหรับอากาศและการหล่อลื่น

ความดันอากาศมากเกินไป อาจทำให้ปั๊มเสียหายการบาดเจ็บส่วนบุคคลหรือความเสียหายต่อทรัพย์สิน

• ควรใช้ตัวกรองที่สามารถกรองอนุภาคที่มีขนาดใหญ่กว่า 50 ไมครอนบนแหล่งจ่ายอากาศ ไม่จำเป็นต้องใช้การหล่อลื่นนอกเหนือจากน้ำมันหล่อลื่นวงแหวน“ O” ที่ใช้ในระหว่างการประกอบหรือซ่อมแซม
• หากมีอากาศหล่อลื่นตรวจสอบให้แน่ใจว่าเข้ากันได้กับวงแหวน“ O” และซีลในส่วนมอเตอร์อากาศของปั๊ม

คำแนะนำในการปฏิบัติการ

• ล้างปั๊มด้วยตัวทำละลายที่เข้ากันได้กับวัสดุที่ถูกสูบเสมอหากวัสดุที่ถูกสูบอยู่ภายใต้ "การตั้งค่า" เมื่อไม่ได้ใช้งานเป็นระยะเวลาหนึ่ง
• ถอดสายจ่ายอากาศออกจากปั๊มถ้าไม่ได้ใช้งานสองสามชั่วโมง
• ปริมาตรวัสดุเต้าเสียบไม่เพียงควบคุมโดยการจ่ายอากาศ แต่ยังรวมถึงการจัดหาวัสดุที่ทางเข้า ท่อจ่ายวัสดุไม่ควรเล็กเกินไปหรือถูก จำกัด ระวังอย่าใช้สายยางที่อาจพัง
• เมื่อปั๊มไดอะแฟรมถูกนำมาใช้ในสถานการณ์บังคับให้ป้อน (ช่องเติมน้ำท่วม) แนะนำให้ติดตั้ง“ เช็ควาล์ว” ที่ช่องเติมอากาศ
• ยึดขาปั๊มไดอะแฟรมกับพื้นผิวที่เหมาะสมเพื่อประกันความเสียหายจากการสั่นสะเทือน

ซ่อมบำรุง

• โปรดดูแผนผังส่วนประกอบในภาพวาดประกอบเพื่อค้นหาหมายเลขซีเรียลและชื่อของชิ้นส่วนและรับรู้ข้อมูลของชิ้นส่วนและชุดบริการบำรุงรักษา
• ชิ้นส่วน BSK บางชิ้นถูกระบุว่าเป็น "ชิ้นส่วนที่สวมใส่" ซึ่งสามารถเอื้ออำนวยต่อการบริการที่รวดเร็วและลดเวลาหยุดทำงาน
• ชุดบริการแบ่งออกเป็นสองส่วนที่ให้บริการฟังก์ชั่นปั๊มไดอะแฟรม: 1. ส่วนอากาศ, 2. ส่วนของเหลว FLUID SEC -TION นั้นแบ่งออกเป็นส่วน ๆ เพื่อให้เข้ากับวัสดุตัวเลือกทั่วไป
• จัดเตรียมพื้นผิวการทำงานที่สะอาดเพื่อป้องกันชิ้นส่วนที่เคลื่อนไหวภายในที่มีความอ่อนไหวจากการปนเปื้อนจากสิ่งสกปรกและสิ่งแปลกปลอมระหว่างการถอดแยกชิ้นส่วนและประกอบใหม่
• เก็บบันทึกกิจกรรมการบริการที่ดีและรวมปั๊มไว้ในโปรแกรมการบำรุงรักษา preven -tive
• ก่อนที่จะถอดแยกชิ้นส่วนวัสดุที่ว่างเปล่าที่จับในเต้าเสียบชาย - โดยหมุนหัวปั๊มคว่ำลงเพื่อระบายวัสดุจากปั๊ม

ส่วนเหลวไหล

• ถอดท่อร่วมบนและล่าง (1) และ (11)
• นำลูกบอลออก (2),“ O” วงแหวน (3) (47) และที่นั่งบอล (4)
• ถอดฝาปิดของเหลว (5)

หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล

• ถอดสกรู (10), ตัวล้าง (9), ไดอะแฟรม (6A, 6) และไดอะแฟรมแบบไดอะแฟรม (7, 8)
  หมายเหตุ: อย่าเกาหรือทำลายพื้นผิวของก้านไดอะแฟรม (23)

การวัดส่วนของเหลว

• ประกอบกันในลำดับที่กลับกัน
• ทำความสะอาดและตรวจสอบชิ้นส่วนทั้งหมด เปลี่ยนชิ้นส่วนที่สึกหรอหรือชำรุดด้วยชิ้นส่วนใหม่ตามต้องการ
• หล่อลื่นไดอะแฟรมก้าน (23) และ 25) แหวน“ Y” พร้อมจาระบี
• แก้ไขก้านไดอะแฟรม (23) ด้วยเครื่องมือการติดตั้งเสริม
• ก่อนที่จะทำการขันสลักเกลียวและน็อตสุดท้ายโปรดตรวจสอบว่าไดอะแฟรม (6A, 6) สอดคล้องกับฝาปิดของเหลว (5) อย่างถูกต้องหรือไม่เพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม
• สำหรับรุ่นที่ใช้ไดอะแฟรมแบบเทฟลอน: ไดอะแฟรมยางสามตัว (6) ที่ด้านข้างซึ่งมีเครื่องหมาย "ช่องอากาศ" ของ AIRS SIDE ติดตั้งอยู่ด้านหน้าของตัวปั๊ม
• เริ่มปั๊มตรวจสอบการยึดและซีลหลังจากทำงานเป็นระยะเวลาหนึ่ง

มิติการติดตั้ง :

การถอดชิ้นส่วนในส่วนของของไหล

a) ขั้นแรกให้ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มด้านใน b) วางเครื่องสูบน้ำในสภาพแวดล้อมการทำงานที่สะอาด c) ถอดท่อทางออก (1) จากปั๊มก่อนจากนั้นจึงนำลูกบอลออก (2), ถ้วย O (3) และ (47) และที่นั่งบอล (4) จากปลายด้านบนของฝาของเหลว (5) ในลำดับ. หลังจากนั้นให้วางปั๊มคว่ำลงแล้วถอดท่อทางเข้า (11) เพื่อนำถ้วย O (3) และ (47), ที่นั่งบอล (4) และบอล (2) ออกจากฝาของเหลว (5) d) คลายสลักเกลียวรอบ ๆ ฝาของเหลวทั้งสองเพื่อถอดฝาปิด (5) e) ปล่อยสกรูไดอะแฟรม (10) และถอดไดอะแฟรมเครื่องซักผ้า (7), (8) และไดอะแฟรม (6) จากปลายทั้งสอง ถอดก้านไดอะแฟรม (23) และสามารถแทนที่วงแหวนซีลริมฝีปาก (25) การถอดชิ้นส่วนสำหรับวาล์วอากาศ f) คลายสลักเกลียว (39) ก่อนจากนั้นจึงถอดปลอกวาล์วอากาศ (38), แผ่นกั้นอากาศ (42) และปะเก็นซีล (40) และ (41) g) นำชิ้นส่วนวาล์ว (36) และแผ่นวาล์ว (37) ออกจากท่อวาล์วอากาศ (38) h) ถอดวงแหวน (29) และถอดฝาปิดขีด ​​จำกัด (31) จากปลายทั้งสองของปลอกวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ได้ตามต้องการ i) คุณสามารถตรวจสอบการบรรจุหีบห่อ (33) หลังจากดันสปูล (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือ การถอดชิ้นส่วนสำหรับวาล์วนักบิน j) คลายสลักเกลียว 4 อัน (16) ยึดหัวถังก่อนจากนั้นจึงถอดหัวถัง (14) และ (18) ที่ปลายทั้งสองแล้วถอดถ้วย O (17) k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15) l) นำแท่งนำร่องออก (22) และก้านไก (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถแทนที่การบรรจุแบบลิป (20) บนก้านเหนี่ยวนำหรือถ้วย O (44) บนแกนนำร่อง การประกอบชิ้นส่วนใหม่ของไดอะแฟรมปั๊มขั้นตอนการประกอบชิ้นส่วนปั๊มนั้นไม่เข้ากันกับชิ้นส่วนแยกชิ้นดังนั้นคุณจะต้องให้ความใส่ใจในสิ่งต่อไปนี้ในกระบวนการประกอบชิ้นส่วนใหม่: 1) องค์ประกอบการซีลทั้งหมดรวมถึงชิ้นส่วนสัมผัส . 2) โปรดตรวจสอบอย่างรอบคอบก่อนที่จะใช้องค์ประกอบการปิดผนึกทั้งหมดไม่ว่าจะเป็นความเสียหายเช่นความเสียหายที่พื้นผิว หากเกิดความเสียหายโปรดเปลี่ยนอันใหม่ 3) ทิศทางริมฝีปากของบรรจุภัณฑ์ประเภทริมฝีปาก (20) (, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ 4) สลักเกลียวบนฝาปิดของของเหลวควรสลับกับมุมตรงกันข้ามเพื่อให้ได้ผลลัพธ์การปิดผนึกที่ดีขึ้น การแก้ไขปัญหาเบื้องต้น 1. ของเหลวบางส่วนระบายออกจากช่องระบายอากาศพร้อมกับการไหลของอากาศ ตรวจสอบไดอะแฟรมสำหรับความเสียหายใด ๆ ตรวจสอบสกรูไดอะแฟรมสำหรับการคลาย 2. มีฟองอากาศในของเหลวที่เต้าเสียบตรวจสอบการเชื่อมต่อท่อดูดสำหรับการปิดผนึกที่ดี ตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีเพื่อการปิดผนึกที่ดี ตรวจสอบแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของเหลวตรวจสอบสกรูไดอะแฟรมเพื่อการคลายตัว ตรวจสอบทางเข้า / ทางออกสำหรับการอุดตันใด ๆ ตรวจสอบตัวเชื่อมต่อที่เชื่อมต่อท่อร่วมไอดีเพื่อความรัดกุมของอากาศตรวจสอบว่าลูกบอลไม่ติดอยู่กับที่นั่งหรือลูกบอลไม่ได้นั่งอย่างไม่เหมาะสม 4. อากาศจะถูกปล่อยออกจากช่องเปิดไอเสียเมื่อไม่มีการเคลื่อนไหวแบบลูกสูบ ตรวจสอบแหวนตราประทับ (33) บนตัวเลื่อนวาล์ว (35) ตรวจสอบแหวนตราประทับ (20) บนไกปืน (45) ตรวจสอบแหวนตราประทับ (25) บนก้านเชื่อมไดอะแฟรม
