รายละเอียดสินค้า:
การชำระเงิน:
|
| รับประกัน:: | 12 เดือน | การผลิต: | ไม่มีปั๊มไดอะแฟรมใต้น้ำรั่วซึม |
|---|---|---|---|
| อัตราการไหลสูงสุด: | 378l / นาที | ยกสูงสุด: | 70m |
| การใช้งาน: | ปั๊มลม | ลักษณะการทำงาน: | ประสิทธิภาพสูง |
| เน้น: | ปั๊มไดอะแฟรมคู่ปั๊มไดอะแฟรมคู่รักษาการ,double acting diaphragm pump |
||

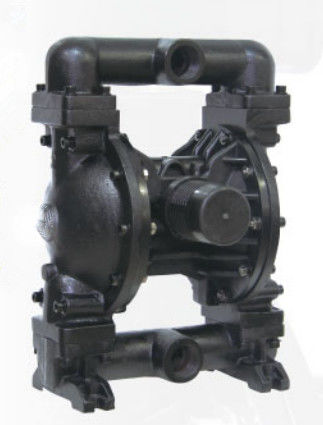

ไม่มีการรั่วซึมปั๊มไดอะแฟรมใต้น้ำเมมเบรนสำหรับอุตสาหกรรม
บทนำปั๊มไดอะแฟรมใต้น้ำ
ปั๊มไดอะแฟรมให้การส่งมอบปริมาณสูงแม้ในสภาวะความดันต่ำและมีตัวเลือกการใช้งานร่วมกันของวัสดุ AB ให้ดูรุ่นและแผนภูมิตัวเลือกปั๊มมาพร้อมกับมอเตอร์อากาศและโมดูลของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า
การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปและตามความต้องการ มันจะสร้างและบำรุงรักษา pres-line ที่แน่นอนและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น
ปั๊มลมไดอะแฟรม (หรือที่รู้จักกันว่า ปั๊มเมมเบรนปั๊มไดอะแฟรมคู่อากาศ (AOOD) หรือ ปั๊มไดอะแฟรมนิวเมติก ) ที่ใช้การผสมผสานของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอนไดอะแฟรม , วาล์วผีเสื้อ, ลิ้นเปิดปิดหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว
พารามิเตอร์ปั๊มไดอะแฟรมใต้น้ำ
| ชิ้น | ลักษณะ | หน่วย | รูปอ้างอิง |
| 1 | ความดันอากาศเข้าสูงสุด | Mpa | 0.83 |
| 2 | อัตราการไหลสูงสุด | L / นาที | 378 |
| 3 | ยกสูงสุด | M | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มิลลิเมตร | 6 |
| 6 | น้ำหนัก | กิโลกรัม | 23 |
| 7 | ระดับเสียง | ฐานข้อมูล | <70 |
แอพลิเคชันปั๊มไดอะแฟรมใต้น้ำ:
นิวเมติกไดอะแฟรมปั๊มเป็นเครื่องลำเลียงใหม่ซึ่งเป็นปั๊มชนิดใหม่ อัดอากาศเป็นแหล่งพลังงานมันสามารถใช้ในของเหลวกัดกร่อนใด ๆ ของเหลวที่มีอนุภาคความหนืดสูงระเหยง่ายไวไฟง่ายของเหลวไวไฟสูง
ข้อมูลจำเพาะของ ปั๊มไดอะแฟรมใต้น้ำ
ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP
A 2 5 XX - XXX - X (การ เลือกรุ่น)
รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange
วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal
วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel
วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)
อะซีตัล··········································· 40 ° - 150 ° F (4.4- 65.5 ° C)
Santoprene ···················································· 40 พ.ย. - 40 ° - 225 ° F ( -40 ° - 107.2 ° C) เทฟลอน·······································································สถาน ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ············································································ ······························· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······························ ·········································บ้านบ้านของเธอในมุมกว้าง -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel ····························································································· ······· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ············································································· ·············································································································· ·························································· 32 ° - 175 ° F (0-79.4 ° C)
คำอธิบายทั่วไป
ข้อกำหนดสำหรับอากาศและการหล่อลื่น
ความดันอากาศมากเกินไป อาจทำให้ปั๊มเสียหายได้รับบาดเจ็บหรือทรัพย์สินเสียหาย
คำแนะนำในการปฏิบัติการ
ซ่อมบำรุง
ส่วนเหลวไหล
หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล
การวัดส่วนของเหลว
การถอดชิ้นส่วนในส่วนของของไหล
a) ขั้นแรกให้ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มด้านใน b) วางเครื่องสูบน้ำในสภาพแวดล้อมการทำงานที่สะอาด c) ถอดท่อทางออก (1) จากปั๊มก่อนจากนั้นจึงนำลูกบอลออก (2), ถ้วย O (3) และ (47) และที่นั่งบอล (4) จากปลายด้านบนของฝาของเหลว (5) ในลำดับ. หลังจากนั้นให้วางปั๊มคว่ำลงแล้วถอดท่อทางเข้า (11) เพื่อนำถ้วย O (3) และ (47) ที่นั่งบอล (4) และบอล (2) ออกจากฝาของเหลว (5) d) คลายสลักเกลียวรอบ ๆ ฝาของเหลวทั้งสองเพื่อถอดฝาปิด (5) e) ปล่อยสกรูไดอะแฟรม (10) และนำเครื่องซักผ้าไดอะแฟรม (7), (8) และไดอะแฟรม (6) ออกจากปลายทั้งสอง ถอดก้านไดอะแฟรม (23) และสามารถแทนที่วงแหวนซีลริมฝีปาก (25) การถอดชิ้นส่วนสำหรับ Air Valve f) คลายสลักเกลียว (39) ก่อนจากนั้นจึงถอดปลอกวาล์วอากาศ (38), แผ่นกั้นอากาศ (42) และปะเก็นซีล (40) และ (41) g) นำชิ้นส่วนวาล์ว (36) และแผ่นวาล์ว (37) ออกจากท่อวาล์วอากาศ (38) h) ถอดวงแหวน (29) และถอดฝาปิดขีด จำกัด (31) จากปลายทั้งสองของปลอกวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ได้ตามต้องการ i) คุณสามารถตรวจสอบการบรรจุหีบห่อ (33) หลังจากดันสปูล (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือ การถอดชิ้นส่วนสำหรับ Pilot Valve j) คลายสลักเกลียว 4 อัน (16) ยึดหัวถังก่อนจากนั้นจึงถอดหัวถัง (14) และ (18) ที่ปลายทั้งสองข้างแล้วถอดถ้วย O (17) k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15) l) นำแท่งนำร่องออก (22) และก้านไก (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถแทนที่การบรรจุแบบลิป (20) บนก้านเหนี่ยวนำหรือถ้วย O (44) บนแกนนำร่อง การประกอบใหม่ของไดอะแฟรมปั๊มขั้นตอนการประกอบของปั๊มไม่เข้ากันกับการถอดชิ้นส่วนดังนั้นคุณจะต้องให้ความสนใจกับสิ่งต่อไปนี้ในกระบวนการประกอบใหม่: 1) องค์ประกอบการปิดผนึกทั้งหมดรวมทั้งชิ้นส่วนสัมผัส . 2) โปรดตรวจสอบอย่างรอบคอบก่อนที่จะใช้องค์ประกอบการปิดผนึกทั้งหมดไม่ว่าจะได้รับความเสียหายเช่นความเสียหายที่ผิว หากเกิดความเสียหายโปรดเปลี่ยนอันใหม่ 3) ทิศทางริมฝีปากของบรรจุภัณฑ์ประเภทริมฝีปาก (20) (, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ 4) สลักเกลียวบนฝาปิดของของเหลวควรสลับกับมุมตรงกันข้ามเพื่อให้ได้ผลลัพธ์การปิดผนึกที่ดีขึ้น การแก้ไขปัญหาเบื้องต้น 1. ของเหลวบางส่วนระบายออกจากช่องระบายอากาศพร้อมกับการไหลของอากาศ ตรวจสอบไดอะแฟรมสำหรับความเสียหายใด ๆ ตรวจสอบสกรูไดอะแฟรมสำหรับการคลาย 2 มีฟองอากาศในของเหลวที่เต้าเสียบตรวจสอบการเชื่อมต่อท่อดูดสำหรับการปิดผนึกที่ดี ตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีเพื่อการปิดผนึกที่ดี ตรวจสอบแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของของเหลวตรวจสอบสกรูไดอะแฟรมเพื่อการคลายตัว ตรวจสอบทางเข้า / ทางออกสำหรับการอุดตันใด ๆ ตรวจสอบตัวเชื่อมต่อที่เชื่อมต่อท่อร่วมไอดีเพื่อความรัดกุมของอากาศตรวจสอบว่าลูกบอลไม่ติดอยู่กับที่นั่งหรือลูกบอลไม่ได้นั่งอย่างไม่เหมาะสม 4. อากาศจะถูกปล่อยออกจากช่องเปิดไอเสียเมื่อไม่มีการเคลื่อนไหวแบบลูกสูบ ตรวจสอบแหวนตราประทับ (33) บนตัวเลื่อนวาล์ว (35) ตรวจสอบแหวนตราประทับ (20) บนไกปืน (45) ตรวจสอบแหวนตราประทับ (25) บนก้านเชื่อมไดอะแฟรม
