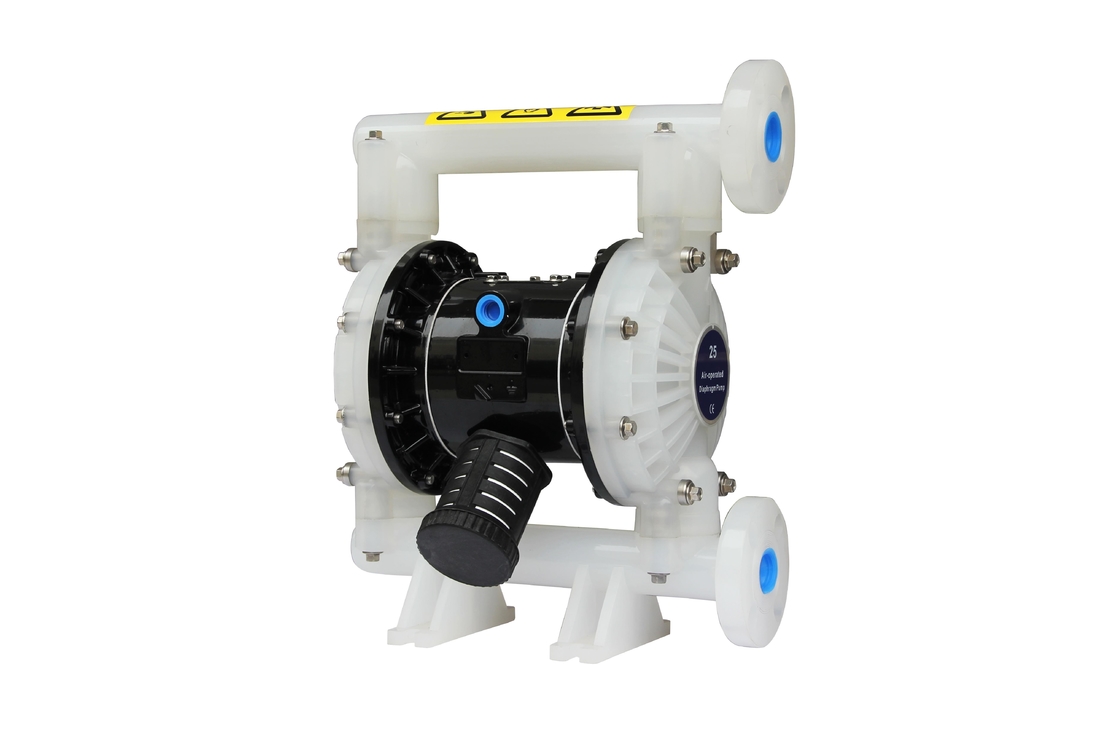

ปั๊มไดอะแฟรมโพลีโพรพีลีนขนาด 1 นิ้วปั๊มลมไดอะแฟรมปั๊มลมวาล์วผีเสื้อ

วาล์วผีเสื้อปั๊มไดอะแฟรมคู่ที่ทำงานด้วยอากาศโพลีโพรพีลีน


ปั๊มไดอะแฟรมให้การส่งปริมาณมากแม้ในความกดอากาศต่ำและมีตัวเลือกความเข้ากันได้ของวัสดุตามช่วงถนน อ้างอิงจากรุ่นและแผนภูมิตัวเลือก ปั๊มมาพร้อมกับมอเตอร์ลมแบบแยกส่วนและส่วนของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยลมจะสร้างแรงดันของของไหลเข้าและแรงดันของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของแรงดันในห้องอัดอากาศบอลวาล์วสามารถตรวจสอบการไหลของของเหลวไปข้างหน้า

การหมุนเวียนของปั๊มจะเริ่มขึ้นเมื่อมีแรงดันอากาศและจะสูบต่อไปและให้ทันกับความต้องการจะสร้างและรักษาแรงดันในสายการผลิต และจะหยุดการหมุนเวียนเมื่อถึงแรงดันสูงสุดของท่อ (อุปกรณ์จ่ายแรงดันปิด) และจะกลับมาสูบน้ำตามความจำเป็น

ปั๊มลมไดอะแฟรม(เรียกอีกอย่างว่า aปั๊มเมมเบรน, ปั๊มไดอะแฟรมคู่แบบใช้ลม (AOOD)หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้การกระทำแบบลูกสูบร่วมกันของยาง เทอร์โมพลาสติกหรือไดอะแฟรมและวาล์วที่เหมาะสมด้านใดด้านหนึ่งของไดอะแฟรม (เช็ควาล์ว วาล์วผีเสื้อ วาล์วแผ่นปิด หรือวาล์วปิดรูปแบบอื่นๆ) เพื่อสูบของเหลว




ข้อมูลจำเพาะ

ปั๊มลมไดอะแฟรม
1. ไม่รั่วไหล
2. ประสิทธิภาพการรองพื้นตัวเองที่ดี
3. ลำเลียงสื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP


BG2 5 PP - X XX X -X X (การเลือกรุ่น)

รูปแบบของปากท่อ:A-BSP B-NPT(F) C-Flange
วัสดุไดอะแฟรม:9 – Santoprene H – Hytrel T - PTFE/Santoprene
วัสดุลูก:9 -Santoprene H – Hytre T – PTFE A - Acetal
วัสดุเบาะรองนั่ง:P/K –Polypropylene/Kynoar SS –Stainless Steel
วัสดุปั๊ม: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P/K –Polypropylene/Kynoar

ข้อดี:
1. เพลากลางเป็นโครงสร้างแบบบูรณาการ ตรวจสอบให้แน่ใจว่ามีศูนย์กลาง และทำให้การดำเนินการคล่องขึ้น
2. เพิ่มหน่วยกรอง ให้แน่ใจว่าการทำงานปกติของแอร์มอเตอร์
3. วัสดุของแผ่นนำอากาศเป็นเซรามิกและสแตนเลสเพื่อให้เหมาะกับสถานที่ทำงานที่แตกต่างกัน
4. ปลายลูกสูบไม่มีโครงสร้างสกรูและติดตั้งง่าย
5. มอเตอร์ลมภายนอก ดูแลรักษาง่าย
6. นำพลาสติกวิศวกรรมมาใช้ประหยัดทรัพยากร
7. เมื่อเทียบกับปั๊มไดอะแฟรมอื่นๆ ชิ้นส่วนที่เคลื่อนไหวได้น้อยกว่า
8 วาล์วถอยหลังหนึ่งอันเหมาะสำหรับปั๊มที่มีข้อกำหนดหลายรายการ


ขีด จำกัด อุณหภูมิสูงสุดที่ใช้(ไดอะแฟรม / บอล / วัสดุซีล)


อะซีตัล ···································40° - 150°F (4.4- 65.5°C)
Santoprene ·········································································································-40°- 225 °F ( -40°-107.2°C) ····························································· ·······40°- 220°F (4.4°- 104°C) ไนไตรล์······························································· ·····························10 °- 180°F (-12°- 82°C) ไวตัน············ ················•························································································································································································································································ °-176.6°C) Hytrel······················································································································································································································································> ···········-20 °-150°F (-12°- 93°C) ไคนาร์········································ ··································10°-200°F (-28.9°- 65.5°C) โพลิโพรพิลีน······· ···········································32°- 175°F (0-79.4°C)


1”แผนภาพการไหล
