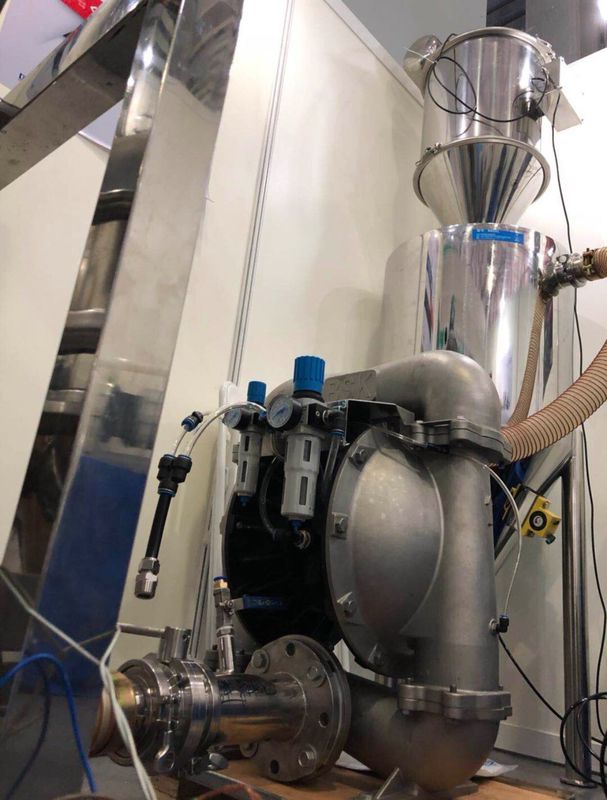

ปั๊มลมสีไดอะแฟรม

ปั๊มนิวเมติกรางบวกเทอร์โมพลาสติก / ยางไดอะแฟรมปั๊ม

คำอธิบายทั่วไป

ปั๊มไดอะแฟรมมีการส่งมอบปริมาณสูงแม้ในความดันอากาศต่ำและช่วงถนน ab ของวัสดุที่เข้ากันได้ที่มีให้ดูที่รุ่นและแผนภูมิตัวเลือกปั๊มที่มาพร้อมกับมอเตอร์อากาศแบบแยกส่วนและส่วนของเหลว

ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องปรับอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า

การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปตามความต้องการ มันจะสร้างและบำรุงรักษาสายพรี - มั่นใจและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น

ปั๊มลมไดอะแฟรม (หรือที่รู้จักกันในชื่อ เมมเบรนปั๊ม, ปั๊มไดอะแฟรมคู่ที่ดำเนินการทางอากาศ (AOOD) หรือ ปั๊มไดอะแฟรมลม ) ที่ใช้การผสมผสานของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอนไดอะแฟรม , วาล์วผีเสื้อ, ลิ้นเปิดปิดหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว

ข้อมูลจำเพาะ

ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด

A 15 XX - XXX - X (การ เลือกรุ่น)

รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange

วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal

วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel

วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar

ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)

อะซีตัล············································ 40 ° - 150 ° F (4.4- 65.5 ° C)

Santoprene ·····································································ของของของของพวกเขา 40 ° - 107.2 ° C) เทฟลอน·····································································ของของทุกประเทศ ····· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ············································································· ·················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ································· ························································································ ) Hytrel ····························································································· · -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··········································································· ················· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) โพรพิลีน·························································· ·············································································································
