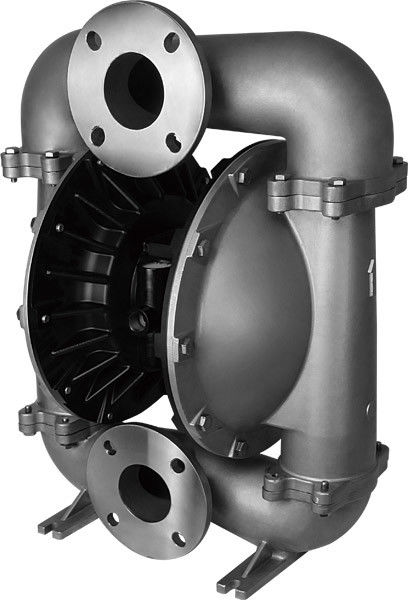

ปั๊มโคลนไดอะแฟรมป้องกันสิ่งแวดล้อม / ปั๊มจุ่มขนาดเล็กที่ดำเนินการด้วยอากาศ

ปั๊มโคลนไดอะแฟรมป้องกันสิ่งแวดล้อม / ปั๊มจุ่มขนาดเล็กที่ดำเนินการด้วยอากาศ

ทำไมต้อง AODD ไดอะแฟรมปั๊มโคลน

ปั๊มไดอะแฟรมคู่แบบใช้ลม (AODD) มีข้อดีหลายประการที่ทำให้พวกมันสมบูรณ์แบบสำหรับการใช้งานที่หลากหลาย ปั๊ม AODD:

• สามารถจัดการอะไรก็ได้ตั้งแต่น้ำไปจนถึงของแข็ง 90%
• เสนอความสามารถในการปรับอัตราการไหลและความดันที่แตกต่างกันได้สูงสุด 125 psi ด้วยการปรับอากาศอย่างง่าย
• เปิดใช้งานปั๊มเดียวสำหรับการใช้งานจำนวนมากไม่จำเป็นต้องใช้มอเตอร์ไดรฟ์ราคาแพงและการคำนวณขนาดที่สำคัญ
• สามารถผ่านของแข็งขนาดใหญ่ที่ไวต่อแรงเฉือนได้โดยไม่เสื่อมสภาพหรือการสะสมความร้อนจะถูกส่งไปยังตัวกลางที่ถูกปั๊ม
• สามารถวิ่งได้โดยไม่เกิดความเสียหายต่อปั๊มน้ำ
• สามารถใช้งาน "ตามความต้องการของระบบ" โดยไม่ต้องใช้อุปกรณ์ช่วยลดแรงดันและอุปกรณ์เสริมบายพาส
• จะไม่เป็นฟองหรือเป็นสื่อแยกต่างหาก
• มีความสามารถในการสูบน้ำช้าที่สุดเท่าที่ 1 แกลลอนต่อนาที

ข้อมูลจำเพาะ ปั๊มโคลนไดอะแฟรม

ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP

หลักการทำงาน

ในปั๊มสองห้องทำงานสมมาตรแต่ละห้องมีไดอะแฟรมลิงก์กลางจะรวมเข้าเป็นหนึ่งเดียว อัดอากาศจากปั๊มเข้าสู่วาล์วผ่านตัววาล์วเพื่อแนะนำอากาศอัดเข้าไปในห้องหนึ่งเพื่อส่งเสริมการเคลื่อนที่ของห้องไดอะแฟรมในขณะที่การปล่อยก๊าซในห้องอื่น ๆ เมื่อถึงจุดสิ้นสุดของจังหวะแล้วกลไกการกระจายก๊าซจะนำอากาศอัดเข้าสู่ห้องทำงานอื่นโดยอัตโนมัติเพื่อดันไดอะแฟรมไปในทิศทางตรงกันข้ามเพื่อให้ไดอะแฟรมทั้งสองเคลื่อนที่ไปมาพร้อมกัน

ไดอะแฟรมปั๊มโคลน พื้นที่ใช้งาน:

อุตสาหกรรมเคมี อุตสาหกรรมการเคลือบ อุตสาหกรรมจิตรกรรม อุตสาหกรรมสีย้อม อุตสาหกรรมเคมีเม็ดสีและสิ่งทอ อุตสาหกรรมอาหาร; อุตสาหกรรมบำบัดน้ำเสีย; อุตสาหกรรมปิโตรเลียม อุตสาหกรรมการป้องกันสิ่งแวดล้อม อุตสาหกรรมยา

A 2 5 XX - XXX - X (การ เลือกรุ่น)

รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange

วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal

วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel

วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar

ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)

อะซีตัล··················································· 40 ° - 150 ° F (4.4- 65.5 ° C)

Santoprene ······································บ้านบ้านและในสถานที่ -40 ° - 225 ° F (-40 ° - 107.2 ° C) เทฟลอน··········································································ถ้วย 40 ° - 220 ° F (4.4 ° - 104 ° C) ไนไตรล์····································································ดอก ··········· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ········································································· ··········································································································· ···········································บ้านซูซูกิ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ····················································································· ····· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) โพรพิลีน······································································· ········ 32 ° - 175 ° F (0-79.4 ° C)
