รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | ปั๊มไดอะแฟรมโพลีโพรพีลีน | ประโยชน์: | เสียงดัง |
|---|---|---|---|
| ลักษณะการทำงาน: | ประสิทธิภาพดีรองพื้นตนเอง | ความดันอากาศเข้าสูงสุด: | 0.6 MPA |
| อัตราการไหลสูงสุด: | 271 / นาที | ดูดแห้งสูงสุด: | 4.2 เมตร |
| เน้น: | ปั๊มไดอะแฟรมกรดปั๊มลมไดอะแฟรม,air powered diaphragm pump |
||

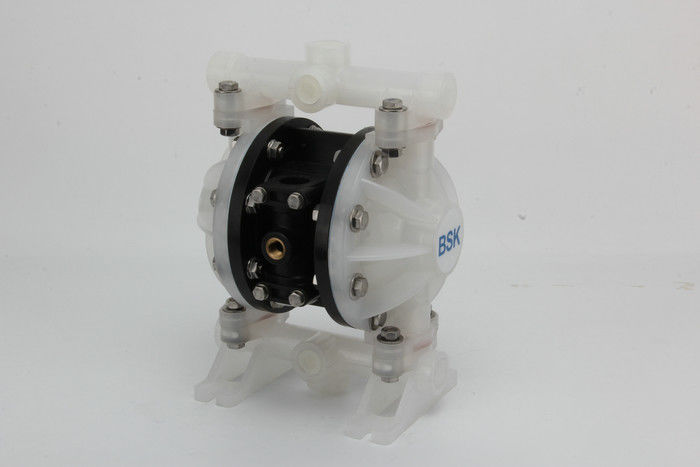

ปั๊มไดอะแฟรมโพลีโพรพิลีนปริมาณสูง
ปั๊มไดอะแฟรมโพลีโพรพีลีน
(หรือที่รู้จักกันในชื่อ เมมเบรนปั๊ม, ปั๊มไดอะแฟรมคู่ที่ดำเนินการด้วยอากาศ (AOOD) หรือ ปั๊มไดอะแฟรมลม ) ที่ใช้การรวมกันของการกระทำแบบลูกสูบของยางเทอร์โมพลาสติกหรือเทฟลอน , ลิ้นพนังหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว
| ชิ้น | ลักษณะ | หน่วย | รูปอ้างอิง |
| 1 | ความดันอากาศเข้าสูงสุด | Mpa | 0.6 |
| 2 | อัตราการไหลสูงสุด | 1 นาที | 27 |
| 3 | ยกสูงสุด | M | 45 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.6 |
| 5 | ขนาดอนุภาคสูงสุด | มิลลิเมตร | 1 |
| 6 | น้ำหนัก | กิโลกรัม | 1.8 |
| 7 | ระดับเสียง | ฐานข้อมูล | <68 |
| 8 | ดูดแห้งสูงสุด | ม. | 4.2 |
การประยุกต์ใช้ปั๊มไดอะแฟรมโพลีโพรพีลีน
1, พิษ, ของเหลวที่ติดไฟและระเหยได้
2, กรดที่แข็งแกร่ง, ของเหลวด่างที่แข็งแกร่งกับการกัดกร่อน
3, รถบรรทุก, โรงงานน้ำมัน, ขนถ่ายผลิตภัณฑ์น้ำมัน
4, ดอง, เยื่อกระดาษผลไม้, มันฝรั่งบด, ช็อคโกแลต, ฯลฯ
5, สี, ยาง, เม็ดสีและกาว
6, เยื่อเซรามิกต่างๆ, อัดฉีด, ปูนและสารละลาย
7, ยางต่างๆ, ตัวทำละลายอินทรีย์, การบรรจุ
8, ปอกของผู้ให้บริการน้ำมัน (ปั๊มน้ำสกปรกและน้ำมันที่เหลือ)
9, ปฮอปทั่วไป, วางบางของพลังงานยีสต์, น้ำเชื่อมและกากน้ำตาล
10 ของเหลวพิเศษ
คำอธิบายทั่วไป
ปั๊มไดอะแฟรมให้การส่งมอบปริมาณสูงแม้ในสภาวะความดันต่ำและมีตัวเลือกการใช้งานร่วมกันของวัสดุ AB ให้ดูรุ่นและแผนภูมิตัวเลือกปั๊มมาพร้อมกับมอเตอร์อากาศและโมดูลของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า
การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปและตามความต้องการ มันจะสร้างและบำรุงรักษา pres-line ที่แน่นอนและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น
ส่วนเหลวไหล
ถอดท่อร่วมบนและล่าง (1) และ (11)
นำลูกบอลออก (2),“ O” วงแหวน (3) (47) และที่นั่งบอล (4)
ถอดฝาปิดของเหลว (5)
หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล
ถอดสกรู (10), แหวนรอง (9), ไดอะแฟรม (6A, 6) และไดอะแฟรมซักผ้า (7, 8)
หมายเหตุ: อย่าเกาหรือทำลายพื้นผิวของก้านไดอะแฟรม (23)
การวัดส่วนของเหลว
ประกอบกันในลำดับที่กลับกัน
ทำความสะอาดและตรวจสอบชิ้นส่วนทั้งหมด เปลี่ยนชิ้นส่วนที่สึกหรอหรือชำรุดด้วยชิ้นส่วนใหม่ตามต้องการ
หล่อลื่นไดอะแฟรมก้าน (23) และ 25) แหวน“ Y” พร้อมจาระบี
แก้ไขก้านไดอะแฟรม (23) ด้วยเครื่องมือการติดตั้งเสริม
ก่อนที่จะทำการขันสลักเกลียวและน็อตสุดท้ายโปรดตรวจสอบว่าไดอะแฟรม (6A, 6) อยู่ในแนวเดียวกันกับฝาปิดของเหลว (5) อย่างถูกต้องเพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม
สำหรับรุ่นที่ใช้ไดอะแฟรมเทฟลอน: ไดอะแฟรมยางสามตัว (6) ที่ด้านข้างซึ่งมีเครื่องหมาย "Air air" ด้านอากาศของ AIRS SIDE ติดตั้งอยู่ด้านหน้าของตัวปั๊ม
เริ่มปั๊มตรวจสอบการยึดและซีลหลังจากทำงานเป็นระยะเวลาหนึ่ง
