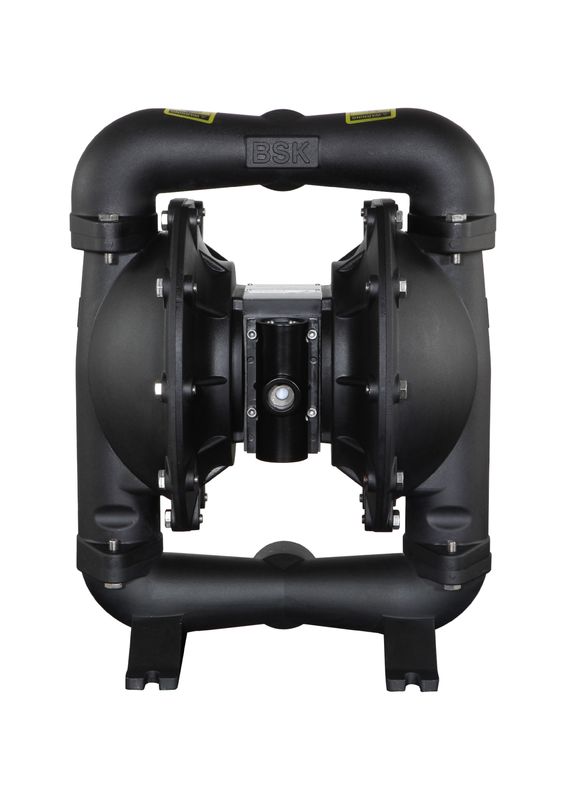

เครื่องอัดอากาศแบบไดอะแฟรมคู่อัดอากาศที่มีความทนทานต่ออุณหภูมิสูง

ข้อกำหนดสำหรับอากาศและการหล่อลื่น

EXCESSIVE AIR PRESSURE. ความดันอากาศมากเกินไป Can cause pump damage, personal injury or property damage. อาจทำให้ปั๊มเสียหายได้รับบาดเจ็บหรือทรัพย์สินเสียหาย

• A filter capable of filtering out particles larger than 50 microns should be used on the air supply. ควรใช้ตัวกรองที่สามารถกรองอนุภาคที่มีขนาดใหญ่กว่า 50 ไมครอนบนแหล่งจ่ายอากาศ There is no lubrication required other than the “O” ring lubricant which is applied during assembly or repair. ไม่จำเป็นต้องใช้การหล่อลื่นใดนอกจากน้ำมันหล่อลื่นวงแหวน“ O” ที่ใช้ในการประกอบหรือซ่อมแซม
• หากมีอากาศหล่อลื่นตรวจสอบให้แน่ใจว่าเข้ากันได้กับวงแหวน“ O” และซีลในส่วนมอเตอร์อากาศของปั๊ม

คำแนะนำการใช้งาน

• ล้างปั๊มด้วยตัวทำละลายที่เข้ากันได้กับวัสดุที่ถูกสูบเสมอหากวัสดุที่ถูกสูบอยู่ภายใต้ "การตั้งค่า" เมื่อไม่ได้ใช้งานเป็นระยะเวลาหนึ่ง
• ถอดสายจ่ายอากาศออกจากปั๊มถ้าไม่ทำงานเป็นเวลาสองสามชั่วโมง
• The outlet material volume is governed not only by the air supply but also by the material supply available at the inlet. ปริมาตรวัสดุเต้าเสียบไม่เพียงควบคุมโดยการจ่ายอากาศ แต่ยังรวมถึงการจ่ายวัสดุที่มีอยู่ในทางเข้า The material supply tubing should not be too small or restrictive. ท่อจ่ายวัสดุไม่ควรเล็กเกินไปหรือถูก จำกัด Be sure not to use hose which might collapse. ระวังอย่าใช้สายยางที่อาจพัง
• เมื่อปั๊มไดอะแฟรมถูกใช้ในสถานการณ์บังคับให้ป้อน (ช่องเติมน้ำท่วม) แนะนำให้ติดตั้ง“ เช็ควาล์ว” ที่ช่องอากาศเข้า
• ยึดขาปั๊มไดอะแฟรมกับพื้นผิวที่เหมาะสมเพื่อประกันความเสียหายจากการสั่นสะเทือน

ซ่อมบำรุง

• โปรดดูแผนผังส่วนประกอบในภาพวาดประกอบเพื่อค้นหาหมายเลขซีเรียลและชื่อของชิ้นส่วนและเข้าใจข้อมูลของชิ้นส่วนและชุดบริการบำรุงรักษา
• ชิ้นส่วน BSK บางชิ้นถูกระบุว่าเป็น "ชิ้นส่วนที่สวมใส่" ซึ่งสามารถเอื้ออำนวยต่อการบริการที่รวดเร็วและลดเวลาหยุดทำงาน
• Service kits are divided to service two separate diaphragm pump functions: 1. AIR SECTION, 2. FLUID SECTION. ชุดอุปกรณ์บริการแบ่งออกเป็นสองส่วนคือฟังก์ชั่นปั๊มไดอะแฟรม: 1. ส่วนอากาศ, 2. ส่วนของเหลว The FLUID SEC -TION is divided further to match typical part MATERIAL OPTIONS. FLUID SEC -TION นั้นแบ่งออกเป็นส่วน ๆ เพื่อให้เข้ากับวัสดุตัวเลือกทั่วไป
• จัดเตรียมพื้นผิวการทำงานที่สะอาดเพื่อป้องกันชิ้นส่วนที่เคลื่อนไหวภายในที่มีความอ่อนไหวจากการปนเปื้อนจากสิ่งสกปรกและสิ่งแปลกปลอมระหว่างการถอดแยกชิ้นส่วนและบริการใหม่
• เก็บบันทึกกิจกรรมการบริการที่ดีและรวมปั๊มไว้ในโปรแกรมการบำรุงรักษา preven -tive
• ก่อนที่จะถอดแยกชิ้นส่วนวัสดุที่ว่างเปล่าที่ถูกจับในตัวผู้จ่ายออก - โดยหมุนหัวปั๊มคว่ำลงเพื่อระบายวัสดุจากตัวปั๊ม

ส่วนเหลวไหล

• ถอดท่อร่วมบนและล่าง (1) และ (11)
• นำลูกบอลออก (2),“ O” วงแหวน (3) (47) และที่นั่งบอล (4)
• ถอดฝาปิดของเหลว (5)

NOTE: Only diaphragm models use a primary diaphragm(6A) and a backup diaphragm(6). หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) Refer to the aux iliary view in the Fluid Section illustration. อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล

• ถอดสกรู (10), แหวนรอง (9), ไดอะแฟรม (6A, 6) และไดอะแฟรมซักผ้า (7, 8)
  หมายเหตุ: อย่าเกาหรือทำลายพื้นผิวของก้านไดอะแฟรม (23)

การวัดส่วนของเหลว

• ประกอบกันในลำดับที่กลับกัน
• Clean and inspect all parts. ทำความสะอาดและตรวจสอบชิ้นส่วนทั้งหมด Replace worn or damaged parts with new parts as required. เปลี่ยนชิ้นส่วนที่สึกหรอหรือชำรุดด้วยชิ้นส่วนใหม่ตามต้องการ
• หล่อลื่นไดอะแฟรมก้าน (23) และ 25) แหวน“ Y” พร้อมจาระบี
• แก้ไขก้านไดอะแฟรม (23) ด้วยเครื่องมือการติดตั้งเสริม
• ก่อนที่จะขันสลักเกลียวและน็อตสุดท้ายโปรดตรวจสอบว่าไดอะแฟรม (6A, 6) อยู่ในแนวเดียวกับฝาปิดของเหลว (5) อย่างถูกต้องเพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม
• สำหรับรุ่นที่ใช้ไดอะแฟรมเทฟลอน: ไดอะแฟรมยางสามตัว (6) ที่ด้านข้างซึ่งมีเครื่องหมาย "ช่องอากาศ" ของ AIRS SIDE ติดตั้งอยู่ด้านหน้าของตัวปั๊ม
• เริ่มปั๊มตรวจสอบการยึดและซีลหลังจากทำงานเป็นระยะเวลาหนึ่ง

มิติการติดตั้ง:
