รายละเอียดสินค้า:
การชำระเงิน:
|
| การผลิต: | ปั๊มไดอะแฟรมใต้น้ำ | น้ำหนัก: | 22.3กก. |
|---|---|---|---|
| ลักษณะเฉพาะ: | รองพื้นตัวเองได้ดี | ขนาดอนุภาคสูงสุด: | 4mm |
| การใช้งาน: | อาหาร | ความกดดัน: | ความดันสูง |
| พลัง: | PNEUMATIC | โครงสร้าง: | ปั๊มไดอะแฟรม |
| วัสดุ: | สแตนเลส | ปลายเปียก: | เหล็กหล่อ/อลูมิเนียม/ สแตนเลส |
| เน้น: | FDA Air Operated Pneumatic Pump,อุตสาหกรรมอาหารปั๊มลมแบบใช้ลม,ปั๊มไดอะแฟรมใต้น้ำแรงดันสูง |
||
อุตสาหกรรมอาหาร Submersible Diaphragm Pump ปั๊มเมมเบรน

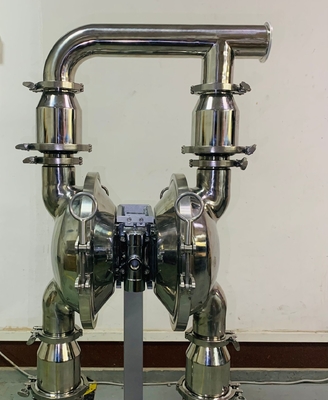

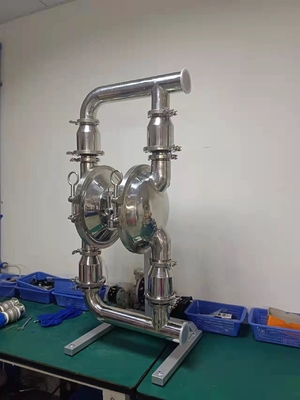

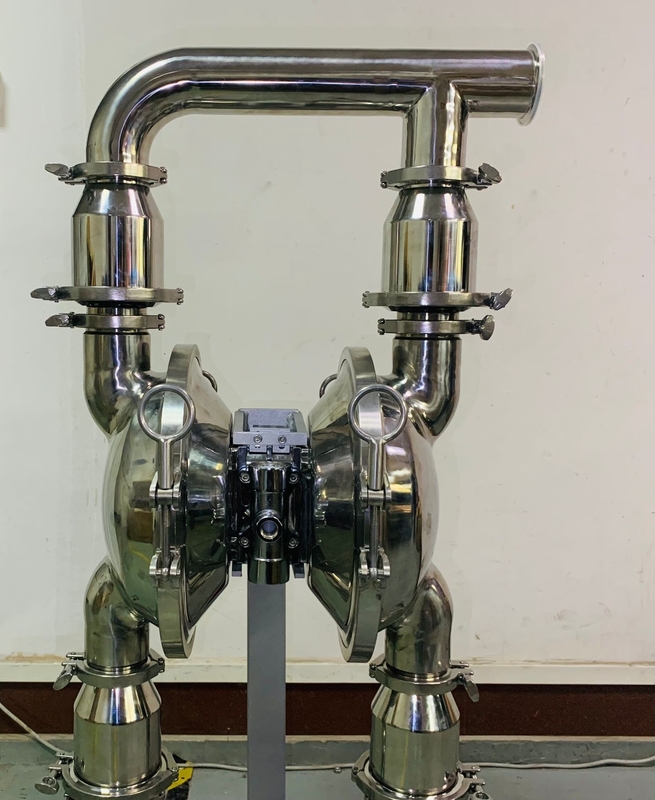

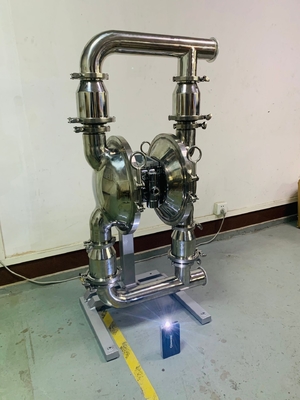

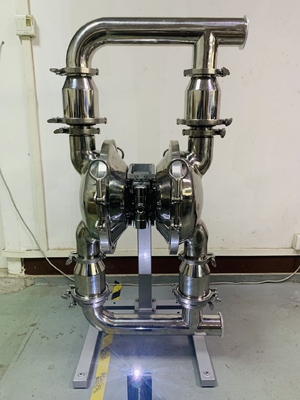

3A FDA Air Operated Pneumatic Pump สำหรับอุตสาหกรรมอาหาร
โซลูชันที่เป็นไปตามข้อกำหนดของ FDA ปั๊มไดอะแฟรมข้อมูลจำเพาะ
ปั๊มลมไดอะแฟรม
1. ไม่รั่วไหล
2. ประสิทธิภาพการรองพื้นตัวเองที่ดี
3. ลำเลียงสื่อทุกชนิด
บทนำปั๊มไดอะแฟรมใต้น้ำ
ปั๊มลมไดอะแฟรม(เรียกอีกอย่างว่า aปั๊มเมมเบรน, ปั๊มไดอะแฟรมคู่แบบใช้ลม (AOOD)หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้การกระทำแบบลูกสูบร่วมกันของยาง เทอร์โมพลาสติกหรือไดอะแฟรมและวาล์วที่เหมาะสมด้านใดด้านหนึ่งของไดอะแฟรม (เช็ควาล์ว วาล์วผีเสื้อ วาล์วแผ่นปิด หรือวาล์วปิดรูปแบบอื่นๆ) เพื่อสูบของเหลว
พารามิเตอร์ของปั๊มไดอะแฟรมใต้น้ำ Aro
| สิ่งของ | คำอธิบาย | หน่วย | รูปอ้างอิง |
| 1 | แรงดันอากาศเข้าสูงสุด | Mpa | 0.83 |
| 2 | อัตราการไหลสูงสุด | ลิตร/นาที | 192 |
| 3 | ยกสูงสุด | เอ็ม | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มม | 3 |
| 6 | น้ำหนัก | กิโลกรัม | 12.3 |
| 7 | ระดับเสียง | db | ＜70 |
ข้อดีหลักของปั๊มไดอะแฟรมใต้น้ำ Aro
1 เนื่องจากการใช้พลังงานอากาศ การไหลจะเปลี่ยนโดยอัตโนมัติตามความต้านทานการส่งออกซึ่งเหมาะสำหรับของเหลวที่มีความหนืดสูง
2, ในสภาพแวดล้อมที่ไวไฟและระเบิดได้, ปั๊มมีความน่าเชื่อถือและต้นทุนต่ำ, จะไม่ก่อให้เกิดประกายไฟและไม่ร้อนมากเกินไป,
3, ปริมาณปั๊มมีขนาดเล็ก, เคลื่อนย้ายง่าย, ไม่ต้องใช้ฐานราก, ติดตั้งสะดวกและประหยัดสามารถใช้เป็นปั๊มลำเลียงแบบเคลื่อนที่ได้
4, ในกรณีที่มีอันตราย, การประมวลผลวัสดุที่มีฤทธิ์กัดกร่อน, ปั๊มไดอะแฟรมสามารถแยกออกจากภายนอกได้อย่างสมบูรณ์
5, แรงเฉือนของปั๊มต่ำ, ผลกระทบทางกายภาพถึงปานกลางมีขนาดเล็ก, สามารถใช้สำหรับการลำเลียงของเหลวเคมีที่ไม่เสถียร
ปั๊มลมไดอะแฟรมแอปพลิเคชัน
ใช้กันอย่างแพร่หลายในการบำบัดน้ำเสีย, อุตสาหกรรมเคมี, ปิโตรเคมี
อุตสาหกรรม, ภาพวาด, เซรามิกส์, รักษาสิ่งแวดล้อม, การพิมพ์และการย้อมสี ฯลฯ เพื่อจัดการกับทุกชนิดของ
ของเหลวที่มีฤทธิ์กัดกร่อน ระเหย ไวไฟ เป็นพิษ มีอนุภาคและมีความหนืดสูง
A 50 XX - XXX - X (การเลือกรุ่น)
รูปแบบของปากท่อ:A-BSP B-NPT(F) C-Flange
วัสดุไดอะแฟรม:9 – Santoprene H – Hytrel T - PTFE/Santoprene
วัสดุลูก:9 -Santoprene H – Hytre T – PTFE A - Acetal
วัสดุเบาะรองนั่ง:P/K –Polypropylene/Kynoar SS –Stainless Steel
วัสดุปั๊ม: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P/K –Polypropylene/Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้(ไดอะแฟรม / บอล / วัสดุซีล)
อะซีตัล ···································40° - 150°F (4.4- 65.5°C)
Santoprene ····················································································································································· 40°-107.2°C) ·························································· ·····40°- 220°F (4.4°- 104°C) ไนไตรล์············································ ·······················10°- 180°F (-12°- 82°C) ไวตัน·············································· ·················································································································· -40°- 350 °F (-40°-176.6°C) Hytrel ···········································································• 20°-150°F (-12°- 93°C) Kynar··········································································· ·················10 °-200 °F (-28.9°- 65.5 °C) โพรพิลีน······························· ······················32°- 175°F (0-79.4°C)
ปฏิบัติตามมาตรฐานสุขอนามัยอาหาร
นม น้ำผลไม้ ช็อคโกแลต
โครงการวิศวกรรม:
การถอดชิ้นส่วนในส่วนของเหลว
ก) ขั้นแรก ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มภายในข) วางปั๊มไว้ในสภาพแวดล้อมการทำงานที่สะอาดค) ถอดท่อทางออก (1) ออกจากปั๊มก่อน แล้วจึงนำลูกบอล (2), O ถ้วย (3) และ (47) และเบาะรองนั่งลูก (4) ออกจากปลายด้านบนของฝาของเหลว (5) ในลำดับ.หลังจากนั้น ให้วางปั๊มคว่ำและถอดท่อทางเข้า (11) เพื่อถอดถ้วย O (3) และ (47) เบาะรองนั่ง (4) และลูก (2) ออกจากฝาของเหลว (5)ง) ปลดสลักเกลียวรอบฝาของเหลวทั้งสองเพื่อถอดฝา (5)จ) ปลดสกรูไดอะแฟรม (10) และถอดแหวนรองไดอะแฟรม (7) (8) และไดอะแฟรม (6) ออกจากปลายทั้งสองข้างถอดก้านไดอะแฟรม (23) และเปลี่ยนวงแหวนซีลรูปปาก (25)การถอดชิ้นส่วนสำหรับวาล์วลม f)คลายสลักเกลียว (39) ก่อน จากนั้นจึงถอดปลอกวาล์วอากาศ (38) แผ่นกั้นลม (42) และปะเก็นซีล (40) และ (41)g) นำแผ่นวาล์ว (36) และแผ่นวาล์ว (37) ออกจากปลอกวาล์วอากาศ (38)h) ถอดแหวนล็อค (29) และถอดฝาท้ายลิมิต (31) ออกจากปลายทั้งสองของปลอกวาล์วลม (38) และคุณสามารถเปลี่ยนถ้วย (30) ตามต้องการi) คุณสามารถตรวจสอบการบรรจุแบบปากเป่า (33) หลังจากที่ดันแกนม้วนเก็บ (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือการถอดชิ้นส่วนสำหรับไพลอตวาล์ว j) คลายน็อต 4 ตัว (16) ที่ยึดหัวถังก่อน จากนั้นจึงถอดฝาสูบ (14) และ (18) ที่ปลายทั้งสองข้างแล้วถอดคัพ O (17)k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15)l) ปลดแกนนำ (22) และก้านกระตุ้น (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถเปลี่ยนบรรจุภัณฑ์แบบปากท่อ (20) บนแกนไกปืนหรือถ้วย O (44) บนแกนนำร่องได้การประกอบกลับของปั๊มไดอะแฟรม ขั้นตอนการประกอบใหม่ของปั๊มไม่เข้ากันกับการถอดแยกชิ้นส่วน ดังนั้นขอให้คุณใส่ใจกับสิ่งต่อไปนี้ในกระบวนการประกอบใหม่: 1) ส่วนประกอบการปิดผนึกทั้งหมด รวมทั้งส่วนที่สัมผัสต้องได้รับการหล่อลื่น .2) โปรดตรวจสอบอย่างละเอียดก่อนใช้องค์ประกอบการปิดผนึกทั้งหมดว่ามีความเสียหายหรือไม่ เช่น ความเสียหายที่พื้นผิวหากเสียหาย โปรดเปลี่ยนอันใหม่3) ทิศทางของริมฝีปากของการบรรจุแบบริมฝีปาก (20) (, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ4) ควรขันสลักเกลียวบนฝาของเหลวสลับกันโดยทำมุมตรงข้ามกันเพื่อให้ได้ผลการปิดผนึกที่ดีขึ้นการแก้ไขปัญหา 1. ของเหลวบางส่วนถูกระบายออกจากช่องระบายอากาศพร้อมกับการไหลของอากาศตรวจสอบไดอะแฟรมว่ามีความเสียหายหรือไม่ตรวจสอบสกรูไดอะแฟรมว่าหลวม 2. มีฟองอากาศในของเหลวทางออก ตรวจสอบการเชื่อมต่อท่อดูดเพื่อการปิดผนึกที่ดีตรวจสอบการเชื่อมต่อระหว่างท่อดูดกับท่อร่วมไอดีเพื่อการปิดผนึกที่ดีตรวจสอบวงแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของเหลว ตรวจสอบสกรูไดอะแฟรมว่าหลวมหรือไม่ 3. ปั๊มเอาต์พุตต่ำ ตรวจสอบว่าการจ่ายอากาศคงที่ตรวจสอบทางเข้า/ทางออกสำหรับการอุดตันใดๆตรวจสอบคอนเนคเตอร์ที่ต่อท่อร่วมไอดีเพื่อหาความแน่นของอากาศ ตรวจสอบว่าลูกบอลไม่ติดกับเบาะนั่งหรือลูกบอลไม่ได้นั่งอย่างไม่เหมาะสม4. อากาศถูกระบายออกจากช่องระบายอากาศเมื่อไม่มีการเคลื่อนที่แบบลูกสูบตรวจสอบแหวนซีล (33) บนวาล์วเลื่อน (35)ตรวจสอบวงแหวนซีล (20) บนก้านทริกเกอร์ (45)ตรวจสอบวงแหวนซีล (25) บนแกนข้อต่อไดอะแฟรม
