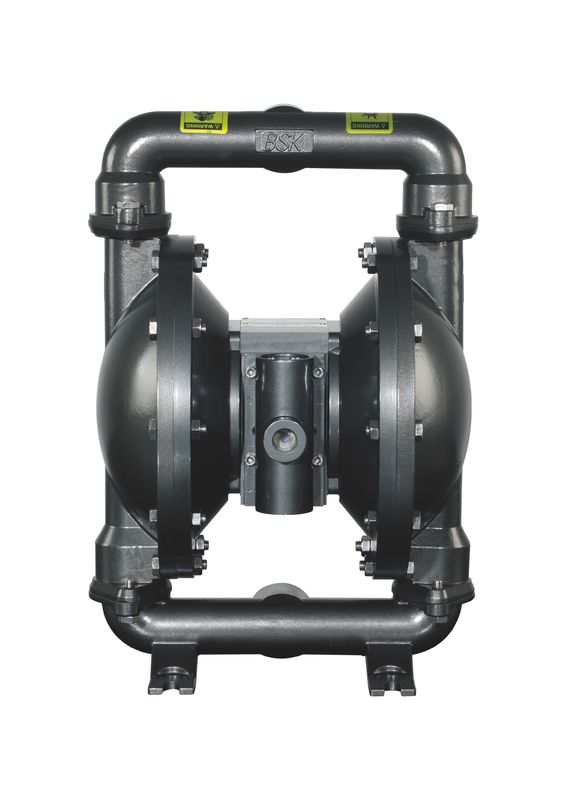

ปั๊มไดอะแฟรมเคมีความหนืดสูง, ปั๊มตะกอนไดอะแฟรมอากาศขับเคลื่อน

อย่าเกินความดันอากาศเข้าสูงสุดตามที่ระบุไว้ในแผ่นรุ่นปั๊ม

• ช่องอากาศเข้าของปั๊มเชื่อมต่อกับแหล่งจ่ายอากาศที่มีความจุเพียงพอและความดันที่สอดคล้องกับข้อกำหนดการออกแบบ
• อากาศอัดที่สะอาดช่วยยืดอายุการใช้งานของปั๊ม
• หากสายจ่ายอากาศเป็นท่อแข็งท่อสั้น ๆ ที่เชื่อมต่อปั๊มและท่อสามารถลดการสั่นสะเทือนและการบิด (ขอแนะนำให้ลดพัลส์ในของเหลวด้วยการใช้ถังแบบกระชากหรือบัฟเฟอร์ของเหลว)
• ต้องรองรับท่อไอดีของอากาศและตัวกรองควบคุมแรงดันเนื่องจากน้ำหนักของมัน หากไม่รองรับท่ออาจทำให้ปั๊มเสียหายได้
• ต้องติดตั้งท่อไอดีของปั๊มอากาศด้วยวาล์วปรับแรงดันเพื่อให้แน่ใจว่าแรงดันลมไม่เกินช่วงที่กำหนด

ความดันขีด จำกัด ที่ระบุในคู่มือไม่สามารถใช้ในการทำงานของปั๊มมิฉะนั้นการบาดเจ็บส่วนบุคคลความเสียหายของปั๊มหรือการสูญเสียทรัพย์สินจะเกิดขึ้นจากแรงดันอากาศมากเกินไป

• ต้องแน่ใจว่าท่อวัสดุและส่วนประกอบอื่น ๆ สามารถทนต่อแรงดันของเหลวที่พัฒนาโดยปั๊มนี้ ตรวจสอบความเสียหายหรือการสึกหรอของท่อทั้งหมด เป็นอุปกรณ์การจ่ายบางอย่างที่สะอาดและอยู่ในสภาพการทำงานที่เหมาะสม

SPARK คงที่ อาจทำให้เกิดการระเบิดส่งผลให้ได้รับบาดเจ็บสาหัสหรือเสียชีวิต ปั๊มดินและระบบสูบน้ำ

• ประกายไฟสามารถติดไฟวัสดุและไอระเหยที่ติดไฟได้
• ปั๊มที่ปลอดภัยการเชื่อมต่อและจุดสัมผัสทั้งหมดเพื่อหลีกเลี่ยงการสั่นสะเทือนและการสร้างจุดสัมผัสหรือประกายไฟแบบคงที่
• ใช้การระบายอากาศที่เหมาะสม
• เก็บสารไวไฟให้ห่างจากความร้อนเปลวไฟและประกายไฟ
• ปิดภาชนะบรรจุเมื่อไม่ใช้งาน

การปล่อยจากปั๊มอาจมีสิ่งสกปรกซึ่งอาจทำให้เกิดการบาดเจ็บอย่างรุนแรง การระบายออกสามารถระบายออกทางท่อจากไซต์งานและรอบ ๆ ผู้ปฏิบัติงาน

แม้ว่าไดอะแฟรมจะแตก แต่ก็สามารถปลดปล่อยวัสดุที่ใช้กำลังจากท่อไอเสีย

• เมื่อมีการสูบวัสดุอันตรายหรือวัตถุไวไฟสามารถปล่อยสารที่ปล่อยออกไปยังสถานที่ห่างไกลที่ปลอดภัยผ่านทางท่อ
• ระหว่างปั๊มและหม้อพักไอเสียจะใช้อินเทอร์เฟซของ 3/8” ในการเจาะขั้นต่ำ

ความดันที่เป็นอันตราย อาจส่งผลให้เกิดการบาดเจ็บสาหัสหรือความเสียหายต่อทรัพย์สิน อย่าซ่อมหรือทำความสะอาดปั๊มท่อหรือวาล์วจ่ายในขณะที่ระบบมีแรงดัน ปลดสายจ่ายอากาศและคลายแรงดันจาก sys -tem โดยเปิดวาล์วจ่ายหรืออุปกรณ์และ / หรืออย่างระมัดระวังและค่อยๆคลายและถอดท่อทางออกหรือท่อออกจากปั๊ม

วัสดุที่เป็นอันตราย สามารถทำให้เกิดความเสียหายอย่างรุนแรงใน - คณะลูกขุนหรือทรัพย์สินเสียหาย อย่าพยายามส่งปั๊มกลับไปที่โรงงานหรือศูนย์บริการที่มีสารอันตราย การปฏิบัติที่ปลอดภัยต้องปฏิบัติตามกฎหมายท้องถิ่นและระดับประเทศและข้อกำหนดด้านความปลอดภัย

• ขอรับเอกสารข้อมูลความปลอดภัยของวัสดุทั้งหมดจากซัพพลายเออร์เพื่อรับคำแนะนำในการจัดการที่เหมาะสม

อันตรายจากการระเบิด: บางรุ่นพร้อมกับชิ้นส่วนบางส่วนที่สัมผัสกับของเหลวทำจากอลูมิเนียมดังนั้นจึงไม่สามารถนำไปใช้กับ trichloroethane, methylene คลอไรด์หรือตัวทำละลายไฮโดรคาร์บอนฮาโลเจนอื่น ๆ มิฉะนั้นพวกมันอาจทำปฏิกิริยา

• ก่อนที่จะใช้กับตัวทำละลายชนิดนี้จะต้องตรวจสอบฝาปิดของเหลวท่อร่วมและชิ้นส่วนสัมผัสของเหลวทั้งหมดของมอเตอร์ปั๊มเพื่อให้เข้ากันได้
• ควรวางปั๊มไว้ใกล้กับผลิตภัณฑ์เท่าที่จะทำได้เพื่อทำให้ท่อดูดสั้นลงและลดจำนวนชิ้นส่วนให้มากที่สุด
• เพื่อยืดอายุการใช้งานของไดอะแฟรมเราต้องวางปั๊มใกล้กับของเหลวที่สูบแล้วให้มากที่สุด เมื่อความดันขาเข้าสูงกว่า 10 ฟุต (3 เมตร) ของคอลัมน์ของเหลวจำเป็นต้องติดตั้งชุดอุปกรณ์ลดแรงดันและอุปกรณ์ควบคุมเพื่อยืดอายุการใช้งานของไดอะแฟรม
• เราต้องให้แน่ใจว่าการปิดผนึกของแต่ละอะแดปเตอร์สำหรับท่อทางเข้าและทางออก
• รัดทั้งหมดจะต้องรัดกุมอีกครั้งก่อนที่จะใช้ผลิตภัณฑ์เพื่อหลีกเลี่ยงการคลายที่อาจเกิดขึ้นจากการคืบของส่วนประกอบซีลและป้องกันการรั่วไหลของของเหลวหรืออากาศอย่างมีประสิทธิภาพ

ตรวจสอบความเข้ากันได้ทางเคมีของชิ้นส่วนที่เปียกของปั๊มและสารที่ถูกสูบล้างหรือหมุนเวียนอีกครั้ง ความเข้ากันได้ของสารเคมีอาจเปลี่ยนไปตามอุณหภูมิและความเข้มข้นของสารเคมีภายในสารที่ถูกสูบฉีดล้างหรือหมุนเวียน สำหรับความเข้ากันได้ของของเหลวที่เฉพาะเจาะจงปรึกษาผู้ผลิตสารเคมี

อุณหภูมิสูงสุดจะขึ้นอยู่กับความเค้นเชิงกล - แคลอรีเท่านั้น สารเคมีบางชนิดจะลดอุณหภูมิการทำงานสูงสุดอย่างปลอดภัย ปรึกษาผู้ผลิตสารเคมีสำหรับความเข้ากันได้ทางเคมีและอุณหภูมิที่ จำกัด

ตรวจสอบให้แน่ใจว่าผู้ปฏิบัติงานทั้งหมดของอุปกรณ์นี้ได้รับการฝึกฝนโดยเฉพาะเข้าใจวิธีปฏิบัติที่ปลอดภัยและเข้าใจข้อ จำกัด ของอุปกรณ์ พวกเขารู้วิธีการสวมใส่ PPE ถ้าจำเป็น

อย่าใช้เครื่องสูบน้ำเพื่อรองรับโครงสร้างของระบบท่อ ให้แน่ใจว่าส่วนประกอบของระบบได้รับการรองรับอย่างเหมาะสมเพื่อป้องกันไม่ให้เกิดความเครียดกับชิ้นส่วนปั๊ม

• การเชื่อมต่อการดูดและคายประจุควรมีความยืดหยุ่นในการเชื่อมต่อ (เช่นท่อ) ท่อที่ไม่แข็งและควรเข้ากันได้กับสารที่ถูกสูบ

มันเป็นสิ่งจำเป็นเพื่อป้องกันความเสียหายที่ไม่จำเป็นกับปั๊ม หากต้องใช้งานเป็นเวลานานโปรดทำความสะอาดอย่างละเอียดหลังการใช้งานทุกครั้ง

• ผลิตภัณฑ์ที่เหลืออยู่ในปั๊มจะแห้งหรือเหนียวบนปั๊มซึ่งจะก่อให้เกิดปัญหาไดอะแฟรมและวาล์วก่อนที่จะเริ่มต้นต่อไป ที่อุณหภูมิแช่แข็งจะต้องทำให้ปั๊มว่างเปล่าไม่ว่าในกรณีใด ๆ หลังการใช้งาน
• มันเป็นวิธีที่มีประสิทธิภาพในการลดการหยุดทำงานของผู้ใช้เพื่อให้ได้ชุดประกอบที่เหมาะสมได้ตลอดเวลา การใช้ชิ้นส่วนอะไหล่แท้ BSK จะเอื้อต่อการยืดอายุผลิตภัณฑ์และการเล่นของประสิทธิภาพ

คำอธิบายทั่วไป

ปั๊มไดอะแฟรม BSK ให้การจัดส่งในปริมาณมากแม้ในสภาวะความดันต่ำและมีตัวเลือกการทำงานร่วมกันของวัสดุ ab Road ให้เลือกรุ่นและแผนภูมิตัวเลือกปั๊ม BSK มาพร้อมกับมอเตอร์อากาศและโมดูลของเหลว

ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า

การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปและตามความต้องการ มันจะสร้างและบำรุงรักษา pres-line ที่แน่นอนและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น

ข้อกำหนดสำหรับอากาศและการหล่อลื่น

ความดันอากาศมากเกินไป อาจทำให้ปั๊มเสียหายได้รับบาดเจ็บหรือทรัพย์สินเสียหาย

• ควรใช้ตัวกรองที่สามารถกรองอนุภาคที่มีขนาดใหญ่กว่า 50 ไมครอนบนแหล่งจ่ายอากาศ ไม่จำเป็นต้องใช้การหล่อลื่นใด ๆ นอกจากน้ำมันหล่อลื่นวงแหวน“ O” ที่ใช้ในการประกอบหรือซ่อมแซม
• หากมีอากาศหล่อลื่นตรวจสอบให้แน่ใจว่าเข้ากันได้กับวงแหวน“ O” และซีลในส่วนมอเตอร์อากาศของปั๊ม

คำแนะนำในการปฏิบัติการ

• ล้างปั๊มด้วยตัวทำละลายที่เข้ากันได้กับวัสดุที่ถูกสูบเสมอหากวัสดุที่ถูกสูบอยู่ภายใต้ "การตั้งค่า" เมื่อไม่ได้ใช้งานเป็นระยะเวลาหนึ่ง
• ถอดการจ่ายอากาศออกจากปั๊มถ้ามันจะไม่ทำงานเป็นเวลาสองสามชั่วโมง
• ปริมาตรวัสดุเต้าเสียบไม่เพียงควบคุมโดยการจ่ายอากาศ แต่ยังรวมถึงการจ่ายวัสดุที่มีอยู่ในทางเข้า ท่อจ่ายวัสดุไม่ควรเล็กเกินไปหรือถูก จำกัด ระวังอย่าใช้สายยางที่อาจพัง
• เมื่อปั๊มไดอะแฟรมถูกนำมาใช้ในสถานการณ์บังคับให้ป้อน (ช่องเติมน้ำท่วม) แนะนำให้ติดตั้ง“ เช็ควาล์ว” ที่ช่องอากาศเข้า
• ยึดขาปั๊มไดอะแฟรมกับพื้นผิวที่เหมาะสมเพื่อประกันความเสียหายจากการสั่นสะเทือน

ซ่อมบำรุง

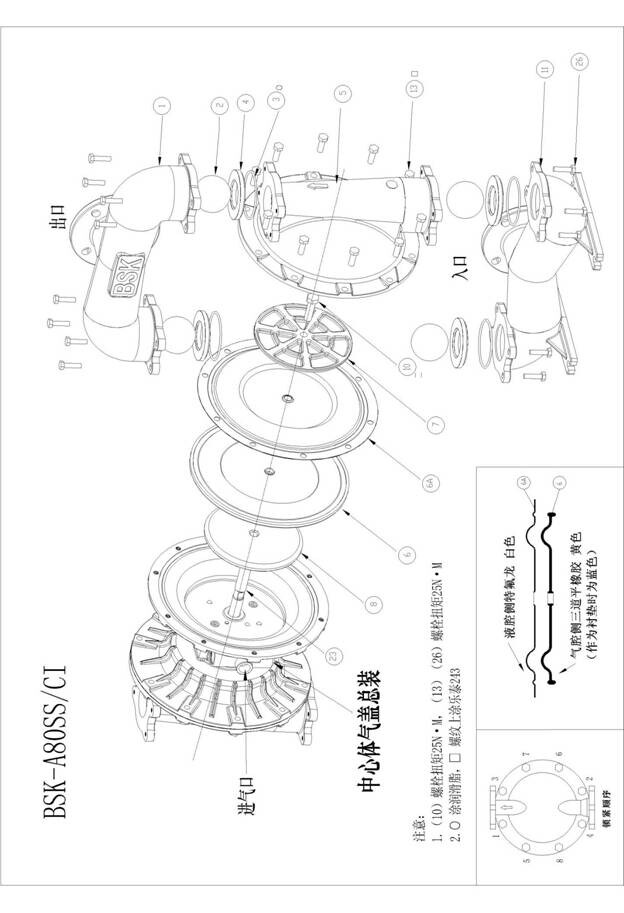

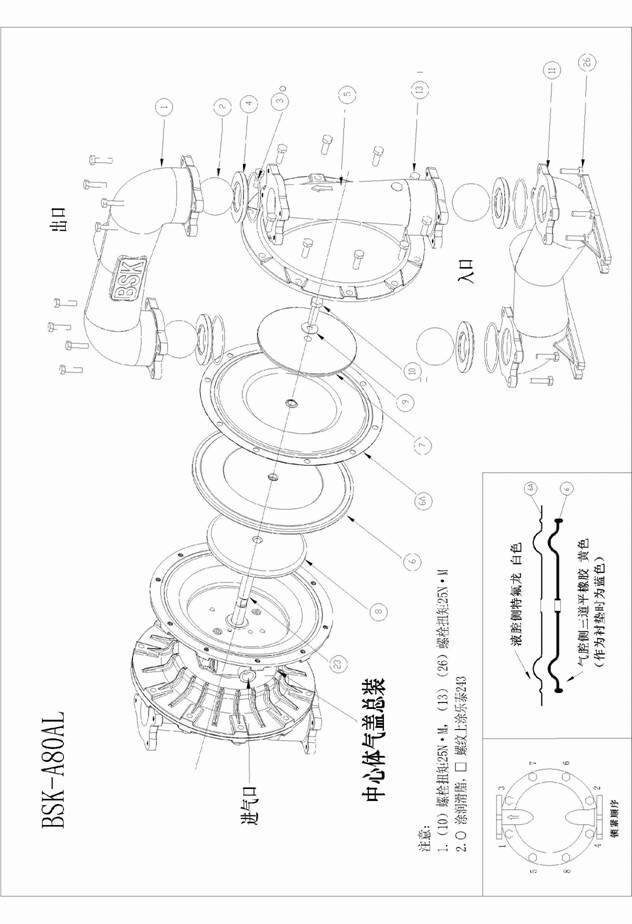

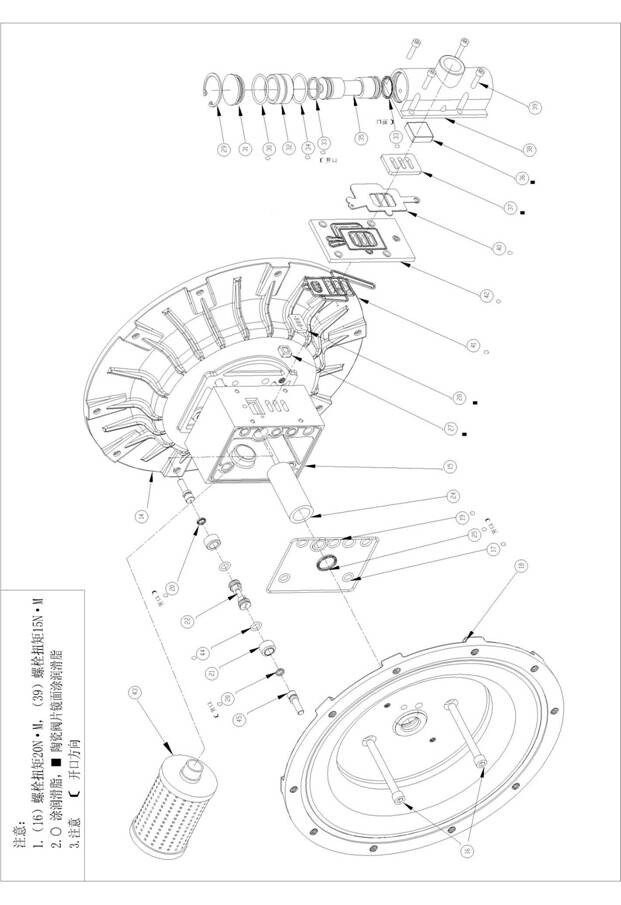

• โปรดดูแผนผังส่วนประกอบในภาพวาดประกอบเพื่อค้นหาหมายเลขซีเรียลและชื่อของชิ้นส่วนและรับรู้ข้อมูลของชิ้นส่วนและชุดบริการบำรุงรักษา
• ชิ้นส่วน BSK บางชิ้นถูกระบุว่าเป็น "ชิ้นส่วนที่สวมใส่" ซึ่งสามารถเอื้ออำนวยต่อการบริการที่รวดเร็วและลดเวลาหยุดทำงาน
• ชุดอุปกรณ์บริการแบ่งออกเป็นสองส่วนคือฟังก์ชั่นปั๊มไดอะแฟรม: 1. ส่วนอากาศ, 2. ส่วนของเหลว FLUID SEC -TION นั้นแบ่งออกเป็นส่วน ๆ เพื่อให้เข้ากับวัสดุตัวเลือกทั่วไป
• จัดเตรียมพื้นผิวการทำงานที่สะอาดเพื่อป้องกันชิ้นส่วนที่เคลื่อนไหวภายในที่มีความอ่อนไหวจากการปนเปื้อนจากสิ่งสกปรกและสิ่งแปลกปลอมระหว่างการถอดแยกชิ้นส่วนและประกอบใหม่
• เก็บบันทึกกิจกรรมการบริการที่ดีและรวมปั๊มไว้ในโปรแกรมการบำรุงรักษา preven -tive
• ก่อนที่จะถอดแยกชิ้นส่วนวัสดุที่ว่างเปล่าที่จับในเต้าเสียบชาย - โดยหมุนหัวปั๊มคว่ำลงเพื่อระบายวัสดุจากปั๊ม

ส่วนเหลวไหล

• ถอดท่อร่วมบนและล่าง (1) และ (11)
• นำลูกบอลออก (2),“ O” วงแหวน (3) (47) และที่นั่งบอล (4)
• ถอดฝาปิดของเหลว (5)

หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล

• ถอดสกรู (10), แหวนรอง (9), ไดอะแฟรม (6A, 6) และไดอะแฟรมซักผ้า (7, 8)
  หมายเหตุ: อย่าเกาหรือทำลายพื้นผิวของก้านไดอะแฟรม (23)

การวัดส่วนของเหลว

• ประกอบกันในลำดับที่กลับกัน
• ทำความสะอาดและตรวจสอบชิ้นส่วนทั้งหมด เปลี่ยนชิ้นส่วนที่สึกหรอหรือชำรุดด้วยชิ้นส่วนใหม่ตามต้องการ
• หล่อลื่นไดอะแฟรมก้าน (23) และ 25) แหวน“ Y” พร้อมจาระบี
• แก้ไขก้านไดอะแฟรม (23) ด้วยเครื่องมือการติดตั้งเสริม
• ก่อนที่จะทำการขันสลักเกลียวและน็อตสุดท้ายโปรดตรวจสอบว่าไดอะแฟรม (6A, 6) อยู่ในแนวเดียวกันกับฝาปิดของเหลว (5) อย่างถูกต้องเพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม
• สำหรับรุ่นที่ใช้ไดอะแฟรมเทฟลอน: ไดอะแฟรมยางสามตัว (6) ที่ด้านข้างซึ่งมีเครื่องหมาย "Air air" ด้านอากาศของ AIRS SIDE ติดตั้งอยู่ด้านหน้าของตัวปั๊ม
• เริ่มปั๊มตรวจสอบการยึดและซีลหลังจากทำงานเป็นระยะเวลาหนึ่ง

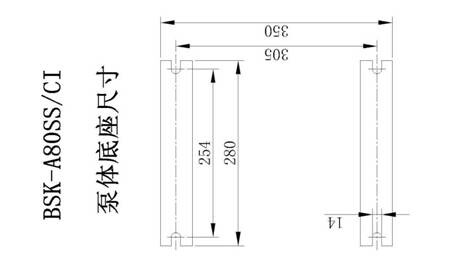

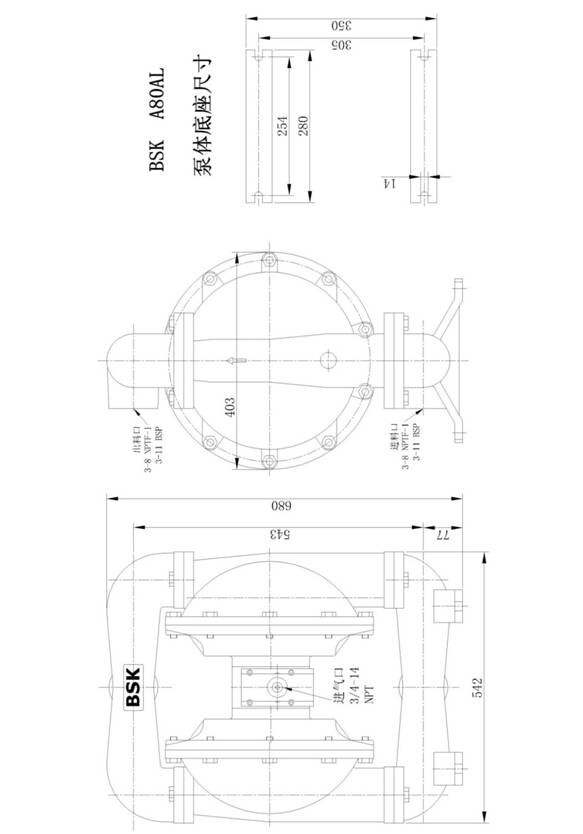

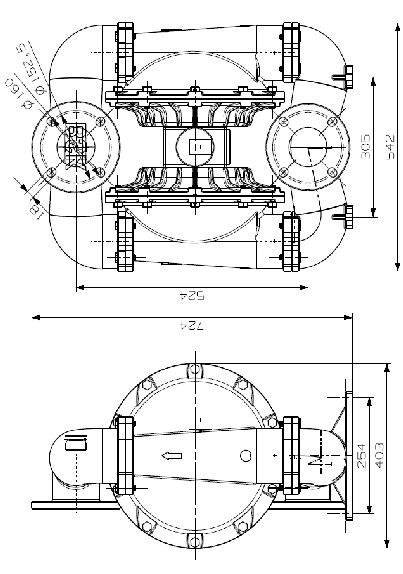

มิติการติดตั้ง :

การถอดชิ้นส่วนในส่วนของของไหล
