| ชื่อ: | ปั๊มของเหลวไดอะแฟรม | ชนิด: | รองพื้นเอง |
|---|---|---|---|
| อัตราการไหลสูงสุด: | 378l / นาที | ยกสูงสุด: | 70m |
| การใช้งาน: | น้ำทิ้ง | ลักษณะการทำงาน: | ประสิทธิภาพสูง |
| เน้น: | ปั๊มไดอะแฟรมคู่ปั๊มไดอะแฟรมคู่รักษาการ,double acting diaphragm pump |
||

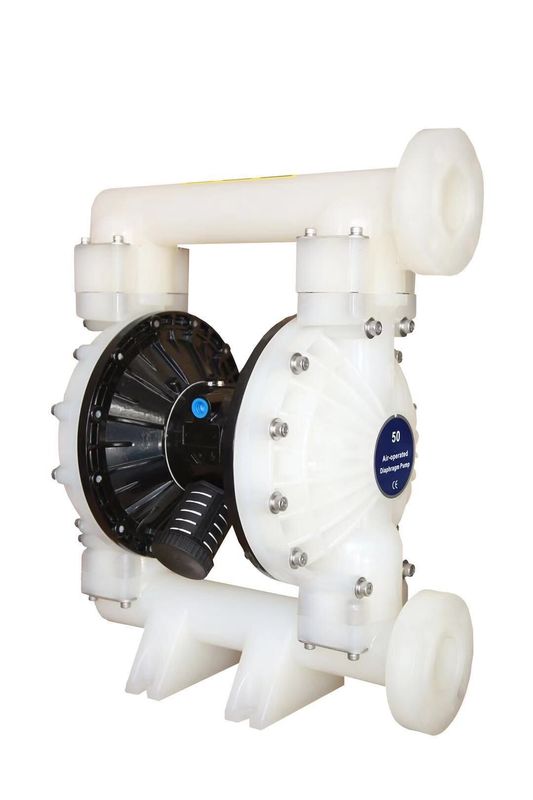

ปั๊มไดอะแฟรมน้ำเสีย / ปั๊มเมมเบรนสำหรับรองพื้นด้วยตนเอง
หลักการทำงานของปั๊มไดอะแฟรมเหลว
ในห้องปั๊มสมมาตรสองห้องซึ่งมีไดอะแฟรมซึ่งเชื่อมต่อกันด้วยก้านโคลงคู่กลาง อากาศอัดมาจากวาล์วปั๊มเข้าและเข้าไปในช่องหนึ่งผลักดันการเคลื่อนไหวของไดอะแฟรมและก๊าซที่ปล่อยออกมาจากช่องอื่น เมื่อถึงปลายทางส่วนประกอบการจ่ายก๊าซจะอัดอากาศเข้าไปในห้องอื่นโดยอัตโนมัติผลักไดอะแฟรมไปในทิศทางตรงกันข้ามทำให้ไดอะแฟรมทั้งสองทำงานประสานกันอย่างต่อเนื่องกับการเคลื่อนที่แบบลูกสูบ
อากาศอัดเข้าไปในวาล์วทำให้ไดอะแฟรมไปทางขวาและห้องดูดทำให้สื่อเข้าสู่ผลักลูกบอลเข้าไปในห้องบอลวาล์วปิดตัวลงเนื่องจากการสูดดมสื่อถูกปล่อยออกมาโดยการอัดขึ้นรูปและเปิดบอลวาล์วและที่ ในเวลาเดียวกันปิดบอลวาล์วป้องกันการไหลย้อนกลับจึงจะทำให้ขนาดกลางไม่หยุดยั้งจากทางเข้าสูดดมทางออกการศึกษา
พารามิเตอร์ของปั๊มของเหลวไดอะแฟรม
| ชิ้น | ลักษณะ | หน่วย | รูปอ้างอิง |
| 1 | ความดันอากาศเข้าสูงสุด | Mpa | 0.83 |
| 2 | อัตราการไหลสูงสุด | L / นาที | 378 |
| 3 | ยกสูงสุด | M | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มิลลิเมตร | 6 |
| 6 | น้ำหนัก | กิโลกรัม | 23 |
| 7 | ระดับเสียง | ฐานข้อมูล | <70 |
แอพลิเคชันไดอะแฟรมปั๊มของเหลว:
นิวเมติกไดอะแฟรมปั๊มเป็นเครื่องลำเลียงใหม่ซึ่งเป็นปั๊มชนิดใหม่ อัดอากาศเป็นแหล่งพลังงานมันสามารถใช้ในของเหลวกัดกร่อนใด ๆ ของเหลวที่มีอนุภาคความหนืดสูงระเหยง่ายไวไฟง่ายของเหลวไวไฟสูง
A 2 5 XX - XXX - X (การ เลือกรุ่น)
รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange
วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal
วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel
วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)
อะซีตัล··········································· 40 ° - 150 ° F (4.4- 65.5 ° C)
Santoprene ···················································· 40 พ.ย. - 40 ° - 225 ° F ( -40 ° - 107.2 ° C) เทฟลอน·······································································สถาน ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ············································································ ······························· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······························ ·········································บ้านบ้านของเธอในมุมกว้าง -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel ····························································································· ······· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ············································································· ·············································································································· ·························································· 32 ° - 175 ° F (0-79.4 ° C)
การถอดชิ้นส่วนในส่วนของของไหล
a) ขั้นแรกให้ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มด้านใน b) วางเครื่องสูบน้ำในสภาพแวดล้อมการทำงานที่สะอาด c) ถอดท่อทางออก (1) จากปั๊มก่อนจากนั้นจึงนำลูกบอลออก (2), ถ้วย O (3) และ (47) และที่นั่งบอล (4) จากปลายด้านบนของฝาของเหลว (5) ในลำดับ. หลังจากนั้นให้วางปั๊มคว่ำลงแล้วถอดท่อทางเข้า (11) เพื่อนำถ้วย O (3) และ (47) ที่นั่งบอล (4) และบอล (2) ออกจากฝาของเหลว (5) d) คลายสลักเกลียวรอบ ๆ ฝาของเหลวทั้งสองเพื่อถอดฝาปิด (5) e) ปล่อยสกรูไดอะแฟรม (10) และนำเครื่องซักผ้าไดอะแฟรม (7), (8) และไดอะแฟรม (6) ออกจากปลายทั้งสอง ถอดก้านไดอะแฟรม (23) และสามารถแทนที่วงแหวนซีลริมฝีปาก (25) การถอดชิ้นส่วนสำหรับ Air Valve f) คลายสลักเกลียว (39) ก่อนจากนั้นจึงถอดปลอกวาล์วอากาศ (38), แผ่นกั้นอากาศ (42) และปะเก็นซีล (40) และ (41) g) นำชิ้นส่วนวาล์ว (36) และแผ่นวาล์ว (37) ออกจากท่อวาล์วอากาศ (38) h) ถอดวงแหวน (29) และถอดฝาปิดขีด จำกัด (31) จากปลายทั้งสองของปลอกวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ได้ตามต้องการ i) คุณสามารถตรวจสอบการบรรจุหีบห่อ (33) หลังจากดันสปูล (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือ การถอดชิ้นส่วนสำหรับ Pilot Valve j) คลายสลักเกลียว 4 อัน (16) ยึดหัวถังก่อนจากนั้นจึงถอดหัวถัง (14) และ (18) ที่ปลายทั้งสองข้างแล้วถอดถ้วย O (17) k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15) l) นำแท่งนำร่องออก (22) และก้านไก (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถแทนที่การบรรจุแบบลิป (20) บนก้านเหนี่ยวนำหรือถ้วย O (44) บนแกนนำร่อง การประกอบใหม่ของไดอะแฟรมปั๊มขั้นตอนการประกอบของปั๊มไม่เข้ากันกับการถอดชิ้นส่วนดังนั้นคุณจะต้องให้ความสนใจกับสิ่งต่อไปนี้ในกระบวนการประกอบใหม่: 1) องค์ประกอบการปิดผนึกทั้งหมดรวมทั้งชิ้นส่วนสัมผัส . 2) โปรดตรวจสอบอย่างรอบคอบก่อนที่จะใช้องค์ประกอบการปิดผนึกทั้งหมดไม่ว่าจะได้รับความเสียหายเช่นความเสียหายที่ผิว หากเกิดความเสียหายโปรดเปลี่ยนอันใหม่ 3) ทิศทางริมฝีปากของบรรจุภัณฑ์ประเภทริมฝีปาก (20) (, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ 4) สลักเกลียวบนฝาปิดของของเหลวควรสลับกับมุมตรงกันข้ามเพื่อให้ได้ผลลัพธ์การปิดผนึกที่ดีขึ้น การแก้ไขปัญหาเบื้องต้น 1. ของเหลวบางส่วนระบายออกจากช่องระบายอากาศพร้อมกับการไหลของอากาศ ตรวจสอบไดอะแฟรมสำหรับความเสียหายใด ๆ ตรวจสอบสกรูไดอะแฟรมสำหรับการคลาย 2 มีฟองอากาศในของเหลวที่เต้าเสียบตรวจสอบการเชื่อมต่อท่อดูดสำหรับการปิดผนึกที่ดี ตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีเพื่อการปิดผนึกที่ดี ตรวจสอบแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของของเหลวตรวจสอบสกรูไดอะแฟรมเพื่อการคลายตัว ตรวจสอบทางเข้า / ทางออกสำหรับการอุดตันใด ๆ ตรวจสอบตัวเชื่อมต่อที่เชื่อมต่อท่อร่วมไอดีเพื่อความรัดกุมของอากาศตรวจสอบว่าลูกบอลไม่ติดอยู่กับที่นั่งหรือลูกบอลไม่ได้นั่งอย่างไม่เหมาะสม 4. อากาศจะถูกปล่อยออกจากช่องเปิดไอเสียเมื่อไม่มีการเคลื่อนไหวแบบลูกสูบ ตรวจสอบแหวนตราประทับ (33) บนตัวเลื่อนวาล์ว (35) ตรวจสอบแหวนตราประทับ (20) บนไกปืน (45) ตรวจสอบแหวนตราประทับ (25) บนก้านเชื่อมไดอะแฟรม
