| การผลิต: | ปั๊มไดอะแฟรม 2" | แรงดันขาออกสูงสุด: | 0.83Mpa |
|---|---|---|---|
| ลักษณะเฉพาะ: | ไม่รั่วไหล | แอปพลิเคชัน: | อุตสาหกรรมเคมี |
| พลัง: | PNEUMATIC | ความกดดัน: | แรงดันต่ำ |
| เชื้อเพลิง: | อากาศดำเนินการ | แรงดันสูงสุด: | 8.6bar |
| เน้น: | ปั๊มไดอะแฟรมคู่ SS,ปั๊มไดอะแฟรมคู่ 2",ปั๊มลมนิวเมติก |
||

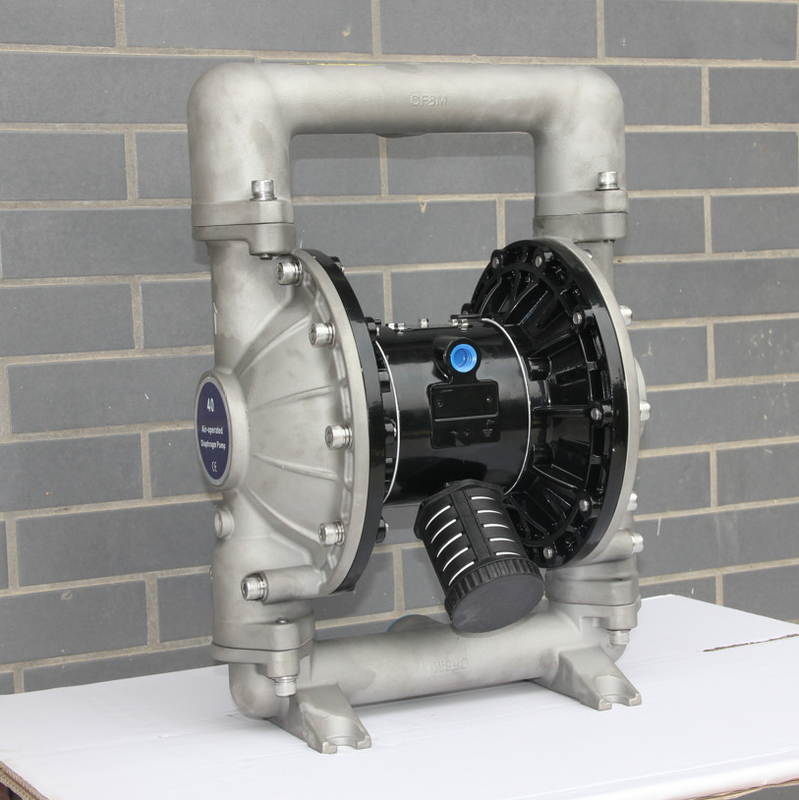

2 "อากาศสแตนเลสไดอะแฟรมคู่ปั๊มปั๊มลมนิวเมติกสำหรับอุตสาหกรรมวิศวกรรมเคมี
ยางสูญญากาศนิวเมติก 2 "ไดอะแฟรมปั๊มอากาศดำเนินการไม่มีการรั่วไหล
แนะนำปั๊มไดอะแฟรมคู่
ปั๊มลมไดอะแฟรม(เรียกอีกอย่างว่า aปั๊มเมมเบรน, ปั๊มไดอะแฟรมคู่แบบใช้ลม (AOOD)หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้การกระทำแบบลูกสูบร่วมกันของยาง เทอร์โมพลาสติกหรือไดอะแฟรมและวาล์วที่เหมาะสมด้านใดด้านหนึ่งของไดอะแฟรม (เช็ควาล์ว วาล์วผีเสื้อ วาล์วแผ่นปิด หรือวาล์วปิดรูปแบบอื่นๆ) เพื่อสูบของเหลว
ปั๊มไดอะแฟรมให้การส่งปริมาณมากแม้ในความกดอากาศต่ำและมีตัวเลือกความเข้ากันได้ของวัสดุตามช่วงถนน อ้างอิงจากรุ่นและแผนภูมิตัวเลือก ปั๊มมาพร้อมกับมอเตอร์ลมแบบแยกส่วนและส่วนของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยลมจะสร้างแรงดันของของไหลเข้าและแรงดันของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของแรงดันในห้องอัดอากาศบอลวาล์วสามารถตรวจสอบการไหลของของเหลวไปข้างหน้า
การหมุนเวียนของปั๊มจะเริ่มขึ้นเมื่อมีการใช้แรงดันอากาศและจะสูบต่อไปและให้ทันกับความต้องการจะสร้างและรักษาแรงดันในสายการผลิต และจะหยุดการหมุนเวียนเมื่อถึงแรงดันสูงสุดของท่อ (อุปกรณ์จ่ายแรงดันปิด) และจะกลับมาสูบน้ำตามความจำเป็น
พารามิเตอร์ปั๊มไดอะแฟรมรักษาการคู่
| สิ่งของ | คำอธิบาย | หน่วย | รูปอ้างอิง |
| 1 | แรงดันอากาศเข้าสูงสุด | Mpa | 0.83 |
| 2 | อัตราการไหลสูงสุด | ลิตร/นาที | 903 |
| 3 | ยกสูงสุด | เอ็ม | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มม | 9 |
| 6 | น้ำหนัก | กิโลกรัม | 103 |
| 7 | ระดับเสียง | db | ＜70 |
ปั๊มไดอะแฟรมรักษาการคู่ข้อมูลจำเพาะ
ปั๊มลมไดอะแฟรม
1. ไม่รั่วไหล
2. ประสิทธิภาพการรองพื้นตัวเองที่ดี
3. ลำเลียงสื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP
A 50 XX - XXX - X (การเลือกรุ่น)
รูปแบบของปากท่อ:A-BSP B-NPT(F) C-Flange
วัสดุไดอะแฟรม:9 – Santoprene H – Hytrel T - PTFE/Santoprene
วัสดุลูก:9 -Santoprene H – Hytre T – PTFE A - Acetal
วัสดุเบาะรองนั่ง:P/K –Polypropylene/Kynoar SS –Stainless Steel
วัสดุปั๊ม: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P/K –Polypropylene/Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้(ไดอะแฟรม / บอล / วัสดุซีล)
อะซีตัล ··················································· 40° - 150°F (4.4- 65.5°C)
Santoprene ················································································-40 °- 225 ° F (-40°-107.2°C) ··································································································································································································································································································· ·········40°- 2200°F (4.4°- 104°C) ไนไตรล์········································································· ··························10 °- 180°F (-12°- 82°C) ไวตัน···································· ·············································································································································································································· 40 °· 350 °F -176.6°C) ไฮเทรล······························································ ·······-20 องศา-150 องศาฟาเรนไฮต์ (-12°- 93°C) ไคนาร์·················································· ······························10°-200 °F (-28.9°- 65.5°C) โพลิโพรพิลีน········· ·····································32°- 175°F (0-79.4°C)
การประยุกต์ใช้ปั๊มไดอะแฟรมคู่รักษาการ
1, ของเหลวที่เป็นพิษ, ติดไฟได้และระเหยได้
2, กรดแก่, ของเหลวด่างที่มีฤทธิ์กัดกร่อน
3, รถบรรทุกน้ำมัน, โรงงาน bilk, ขนถ่ายผลิตภัณฑ์น้ำมัน
4, ผักดอง, เนื้อผลไม้, มันบด, ช็อคโกแลต, ฯลฯ
5, สี, ยาง, เม็ดสีและกาว
6, เยื่อเซรามิกต่างๆ, ยาแนว, ปูนและสารละลาย
7, น้ำยางต่างๆ, ตัวทำละลายอินทรีย์, การบรรจุ
8, การปอกของผู้ให้บริการน้ำมัน (ปั๊มน้ำสกปรกและน้ำมันที่เหลือ)
9, ฮ็อพทั่วไป, แป้งยีสต์บางๆ, น้ำเชื่อมและกากน้ำตาล
10, ของเหลวพิเศษ
แผนภาพการไหล 2"
คำอธิบายทั่วไป
ข้อกำหนดสำหรับอากาศและการหล่อลื่น
ความกดอากาศที่มากเกินไปอาจทำให้ปั๊มเสียหาย การบาดเจ็บส่วนบุคคล หรือความเสียหายต่อทรัพย์สิน
คำแนะนำในการใช้งาน
การซ่อมบำรุง
การแยกส่วนของเหลว
หมายเหตุ: เฉพาะไดอะแฟรมรุ่นเท่านั้นที่ใช้ไดอะแฟรมหลัก(6A) และไดอะแฟรมสำรอง(6)อ้างถึงมุมมอง aux iliary ในภาพประกอบส่วนของเหลว
การประกอบชิ้นส่วนของเหลวอีกครั้ง
ขนาดการติดตั้ง:
การถอดชิ้นส่วนในส่วนของเหลว
ก)อันดับแรก,นำปั๊มออกจากระบบท่อและระบายวัสดุในปั๊ม
b) วางปั๊มไว้ในสภาพแวดล้อมการทำงานที่สะอาด
ค) ถอดท่อจ่ายน้ำ (1) ออกจากปั๊ม แล้วนำลูกบอล (2), O ถ้วย (3) และ (47) และซ็อกเก็ตลูก (4) ออกจากปลายด้านบนของฝาของเหลว (5) ในทางกลับกันจากนั้นให้วางปั๊มคว่ำและถอดท่อน้ำเข้า (11) เพื่อถอดถ้วยโอริง (3) และ (47) เบาะลูก (4) และเบาะรองนั่ง (2) จากฝาของเหลว (5) .ง) คลายสลักเกลียวรอบๆ ฝาปิดของเหลวทั้งสองและถอดฝาปิดของเหลว (5)จ) คลายสกรูไดอะแฟรม (10) และถอดแหวนรองไดอะแฟรม (7) (8) และไดอะแฟรม (6) ออกจากปลายทั้งสองสามารถเปลี่ยนลิปซีล (25) ได้ด้วยการถอดก้านไดอะแฟรม (23)f) คลายสลักเกลียว (39) ก่อน แล้วจึงถอดตัวเรือนวาล์วลม (38) แผ่นเบนลม (42) ปะเก็นซีล (40) และ (41)g) นำแผ่นวาล์ว (36) และแผ่นวาล์ว (37) ออกจากปลอกวาล์วอากาศ (38)h) ถอดแคลมป์ออก (29) ถอดฝาครอบปลายลิมิต (31) ออกจากปลายทั้งสองด้านของปลอกวาล์วอากาศ (38) และเปลี่ยนถ้วย (30) ตามต้องการi) หลังจากดันชิ้นวาล์ว (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือ สามารถตรวจสอบการอัดขอบปาก (33) ได้
j) คลายน็อต 4 ตัว (16) ที่ยึดหัวถังก่อน จากนั้นถอดหัวถัง (14) และ (18) ที่ปลายทั้งสองข้างออก แล้วถอดฝาครอบโอริง (17)k) ถอดปะเก็นซีล (19) ออกจากร่องของตัวเรือนมอเตอร์ (15)l) นำแกนนำ (22) และก้านทริกเกอร์ (45) ออกจากตัวเรือนมอเตอร์ (15) และเปลี่ยนการอัดขอบปาก (20) บนแกนไกปืนหรือโอริง (44) บนแกนนำเนื่องจากขั้นตอนการประกอบและขั้นตอนการถอดแยกชิ้นส่วนของปั๊มไดอะแฟรมไม่เข้ากัน โปรดใส่ใจกับประเด็นต่อไปนี้ในระหว่างกระบวนการประกอบ: 1) องค์ประกอบการซีลและส่วนสัมผัสทั้งหมดต้องเคลือบด้วยน้ำมันหล่อลื่น
2)ก่อนใช้โปรดตรวจสอบองค์ประกอบการปิดผนึกทั้งหมดสำหรับความเสียหาย เช่น ความเสียหายที่พื้นผิวหากชำรุดให้เปลี่ยนใหม่3) ทิศทางของริมฝีปากของการบรรจุแบบปาก (20) (, 25), (33) จะต้องสอดคล้องกับทิศทางที่แสดงในรูป4) ขันสลักเกลียวบนฝาปิดของเหลวให้แน่นในแนวทแยงเพื่อให้ได้ผลการปิดผนึกที่ดีขึ้น
การแก้ไขปัญหา1. ของเหลวบางส่วนถูกระบายออกจากช่องระบายอากาศพร้อมกับกระแสลมตรวจสอบไดอะแฟรมสำหรับความเสียหายตรวจสอบสกรูไดอะแฟรมว่าหลวมหรือไม่ 2. ตรวจสอบว่าข้อต่อท่อดูดปิดสนิทหรือไม่ตรวจสอบว่าการเชื่อมต่อระหว่างท่อดูดกับท่อร่วมไอดีถูกปิดผนึกอย่างดีหรือไม่ตรวจสอบโอริงระหว่างท่อร่วมไอดีและฝาของเหลวตรวจสอบว่าสกรูไดอะแฟรมหลวมหรือไม่ตรวจสอบว่าการจ่ายอากาศคงที่หรือไม่เมื่อเอาต์พุตของปั๊มเหลือน้อยตรวจสอบว่าทางเข้า/ทางออกถูกปิดกั้นหรือไม่ตรวจสอบความหนาแน่นของอากาศของขั้วต่อการเชื่อมต่อท่อร่วมไอดีเช็คบอลไม่ติดบนบ่าวาล์ว หรือบอลไม่ได้รับการแก้ไขอย่างถูกต้อง4. เมื่อไม่มีการเคลื่อนที่แบบลูกสูบ อากาศจะถูกระบายออกจากช่องระบายอากาศตรวจสอบวงแหวนซีล (33) บนแกนม้วน (35)ตรวจสอบวงแหวนซีล (20) บนคันไกปืน (45)ตรวจสอบแหวนซีล (25) บนก้านสูบไดอะแฟรม
