| เน้น: | ปั๊มไดอะแฟรมกรดปั๊มลมไดอะแฟรม,air powered diaphragm pump |
||
|---|---|---|---|

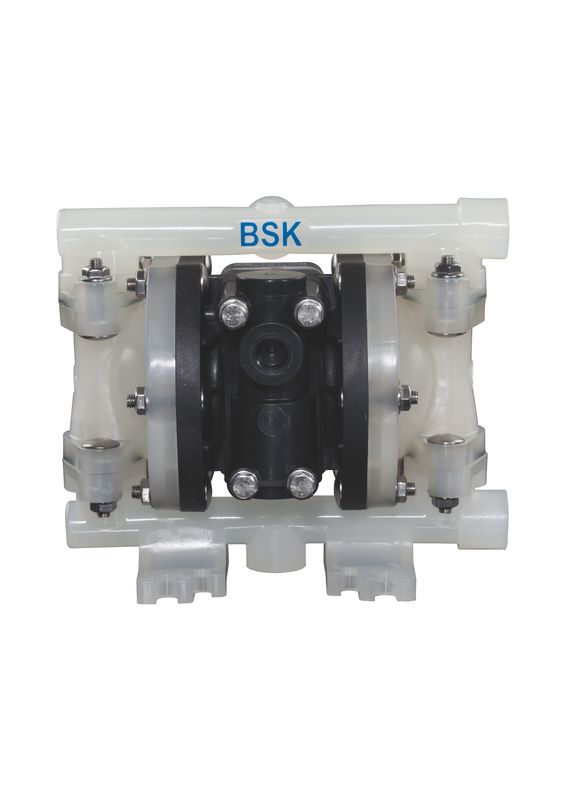

นิวเมติกโพลีโพรพีลีนปั๊มไดอะแฟรมลมดำเนินการ 44L / นาที 6.9bar
ปั๊มไดอะแฟรมอากาศ
(หรือที่รู้จักกันในชื่อ เมมเบรนปั๊ม, ปั๊มไดอะแฟรมคู่ที่ดำเนินการด้วยอากาศ (AOOD) หรือ ปั๊มไดอะแฟรมลม ) ที่ใช้การรวมกันของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอนไดอะแฟรมและวาล์วที่เหมาะสมทั้งสองด้าน , ลิ้นพนังหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว
| ชิ้น | ลักษณะ | หน่วย | รูปอ้างอิง |
| 1 | ความดันอากาศเข้าสูงสุด | Mpa | 0.6 |
| 2 | อัตราการไหลสูงสุด | 1 นาที | 27 |
| 3 | ยกสูงสุด | M | 45 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.6 |
| 5 | ขนาดอนุภาคสูงสุด | มิลลิเมตร | 1 |
| 6 | น้ำหนัก | กิโลกรัม | 1.8 |
| 7 | ระดับเสียง | ฐานข้อมูล | <68 |
| 8 | ดูดแห้งสูงสุด | ม. | 4.2 |
ข้อมูลจำเพาะ
ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP
ใบสมัคร
1, พิษ, ของเหลวที่ติดไฟและระเหยได้
2, กรดที่แข็งแกร่ง, ของเหลวด่างที่แข็งแกร่งกับการกัดกร่อน
3, รถบรรทุก, โรงงานน้ำมัน, ขนถ่ายผลิตภัณฑ์น้ำมัน
4, ดอง, เยื่อกระดาษผลไม้, มันฝรั่งบด, ช็อคโกแลต, ฯลฯ
5, สี, ยาง, เม็ดสีและกาว
6, เยื่อเซรามิกต่างๆ, อัดฉีด, ปูนและสารละลาย
7, ยางต่างๆ, ตัวทำละลายอินทรีย์, การบรรจุ
8, ปอกของผู้ให้บริการน้ำมัน (ปั๊มน้ำสกปรกและน้ำมันที่เหลือ)
9, ปฮอปทั่วไป, วางบางของพลังงานยีสต์, น้ำเชื่อมและกากน้ำตาล
10 ของเหลวพิเศษ
คำอธิบายทั่วไป
ปั๊มไดอะแฟรมมีการส่งมอบปริมาณสูงแม้ในความดันอากาศต่ำและช่วงถนน ab ของวัสดุที่เข้ากันได้ที่มีให้ดูที่รุ่นและแผนภูมิตัวเลือกปั๊มที่มาพร้อมกับมอเตอร์อากาศแบบแยกส่วนและส่วนของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องปรับอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า
การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปตามความต้องการ มันจะสร้างและบำรุงรักษาสายพรี - มั่นใจและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น
ส่วนเหลวไหล
ถอดท่อร่วมบนและล่าง (1) และ (11)
นำลูกบอลออก (2),“ O” วงแหวน (3) (47) และที่นั่งบอล (4)
ถอดฝาปิดของเหลว (5)
หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล
ถอดสกรู (10), ตัวล้าง (9), ไดอะแฟรม (6A, 6) และไดอะแฟรมแบบไดอะแฟรม (7, 8)
หมายเหตุ: อย่าเกาหรือทำลายพื้นผิวของก้านไดอะแฟรม (23)
การวัดส่วนของเหลว
ประกอบกันในลำดับที่กลับกัน
ทำความสะอาดและตรวจสอบชิ้นส่วนทั้งหมด เปลี่ยนชิ้นส่วนที่สึกหรอหรือชำรุดด้วยชิ้นส่วนใหม่ตามต้องการ
หล่อลื่นไดอะแฟรมก้าน (23) และ 25) แหวน“ Y” พร้อมจาระบี
แก้ไขก้านไดอะแฟรม (23) ด้วยเครื่องมือการติดตั้งเสริม
ก่อนที่จะทำการขันสลักเกลียวและน็อตสุดท้ายโปรดตรวจสอบว่าไดอะแฟรม (6A, 6) สอดคล้องกับฝาปิดของเหลว (5) อย่างถูกต้องหรือไม่เพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม
สำหรับรุ่นที่ใช้ไดอะแฟรมแบบเทฟลอน: ไดอะแฟรมยางสามตัว (6) ที่ด้านข้างซึ่งมีเครื่องหมาย "ช่องอากาศ" ของ AIRS SIDE ติดตั้งอยู่ด้านหน้าของตัวปั๊ม
เริ่มปั๊มตรวจสอบการยึดและการปิดผนึกหลังจากทำงานเป็นระยะเวลาหนึ่ง
