| ชื่อสินค้า: | ปั๊มไดอะแฟรมแบบขับเคลื่อนด้วยอากาศ | สิ่งอำนวยความสะดวก: | ระเบิด |
|---|---|---|---|
| เหมาะสม: | อุตสาหกรรมเคมี | ยกสูงสุด: | 70m |
| เน้น: | ปั๊มลมไดอะแฟรมคู่แบบใช้อากาศอัด,ปั๊มไดอะแฟรมทะเล |
||

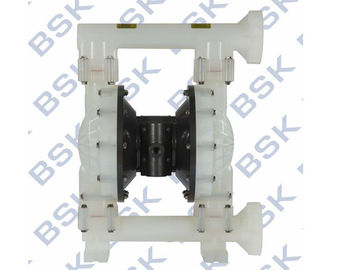

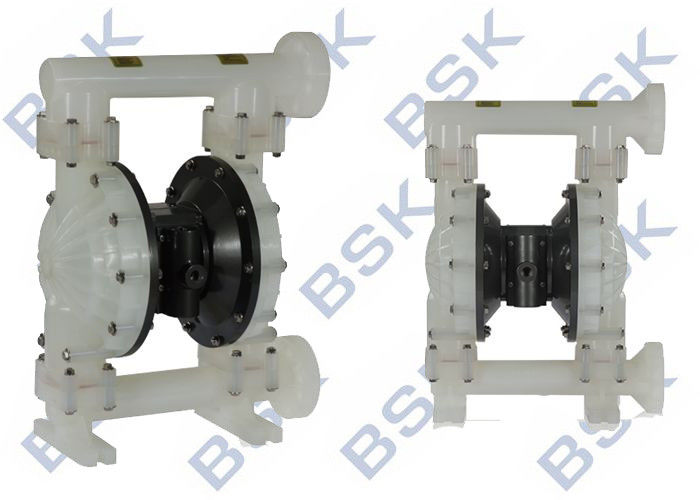

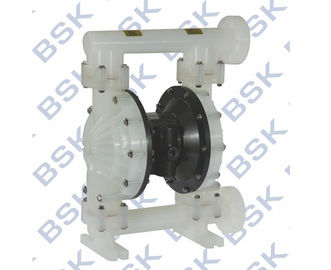

ปั้มน้ำโพลีโพรพิลีนในอุตสาหกรรม
นิวเมติกไดอะแฟรมปั๊มข้อดี:
1. ระเบิด, รั่วศูนย์, ใช้งานง่าย
2. ความสามารถในการทำงาน, การดูดด้วยตนเอง, ไม่มีการควบคุมที่ซับซ้อน
3. ความหลากหลายของวัสดุไม่มีชิ้นส่วนหมุนใช้ได้กับสถานการณ์การกัดกร่อนที่หลากหลาย
4. ไดอะแฟรมลูกและที่นั่งบอลนำวัสดุที่นำเข้ากับอายุการใช้งานอีกต่อไป
5. การทำให้เป็นมาตรฐานของวาล์วหลักและมอเตอร์อากาศ ไม่แตกหักง่ายต่อการถอดและซ่อมแซม
ปั๊มลมไดอะแฟรม (หรือที่รู้จักกันในชื่อ เมมเบรนปั๊ม, ปั๊มไดอะแฟรมคู่ที่ดำเนินการทางอากาศ (AOOD) หรือ ปั๊มไดอะแฟรมลม ) ที่ใช้การผสมผสานของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอนไดอะแฟรม , วาล์วผีเสื้อ, ลิ้นเปิดปิดหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว
| ชิ้น | ลักษณะ | หน่วย | รูปอ้างอิง |
| 1 | ความดันอากาศเข้าสูงสุด | Mpa | 0.83 |
| 2 | อัตราการไหลสูงสุด | 1 นาที | 192 |
| 3 | ยกสูงสุด | M | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มิลลิเมตร | 3 |
| 6 | น้ำหนัก | กิโลกรัม | 12.3 |
| 7 | ระดับเสียง | ฐานข้อมูล | <70 |
ข้อมูลจำเพาะ
ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP
A 2 5 XX - XXX - X (การ เลือกรุ่น)
รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange
วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal
วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel
วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)
อะซีตัล············································ 40 ° - 150 ° F (4.4- 65.5 ° C)
Santoprene ··················································· 40 ° - 225 ° F (-40 ° - 107.2 ° C) เทฟลอน··························································································· ·········· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ········································································· ································································································ ·············································· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel ······················································ ··············· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ········································································· ····································ทั่วไป 10 ° -200 ° F (-28.9 ° - 65.5 ° C ) โพรพิลีน··················································· 32 ° - 175 ° F (0-79.4 ° C)
1” Flow diagram
คำอธิบายทั่วไป
ปั๊มไดอะแฟรม BSK ให้การส่งมอบปริมาณสูงแม้ที่ความกดอากาศต่ำและช่วงถนน ab ของวัสดุที่เข้ากันได้ที่มีให้ดูโมเดลและแผนภูมิตัวเลือกปั๊ม BSK มีให้ในส่วนของมอเตอร์อากาศและโมดูลของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องปรับอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า
การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปตามความต้องการ มันจะสร้างและบำรุงรักษาสายพรี - มั่นใจและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น
ข้อกำหนดสำหรับอากาศและการหล่อลื่น
ความดันอากาศมากเกินไป อาจทำให้ปั๊มเสียหายการบาดเจ็บส่วนบุคคลหรือความเสียหายต่อทรัพย์สิน
คำแนะนำในการปฏิบัติการ
มิติการติดตั้ง :
การถอดชิ้นส่วนในส่วนของของไหล

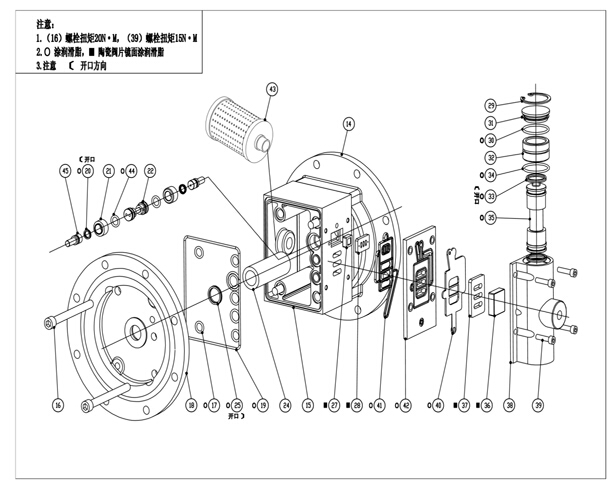

a) ขั้นแรกให้ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มด้านใน b) วางเครื่องสูบน้ำในสภาพแวดล้อมการทำงานที่สะอาด c) ถอดท่อทางออก (1) จากปั๊มก่อนจากนั้นจึงนำลูกบอลออก (2), ถ้วย O (3) และ (47) และที่นั่งบอล (4) จากปลายด้านบนของฝาของเหลว (5) ในลำดับ. หลังจากนั้นให้วางปั๊มคว่ำลงแล้วถอดท่อทางเข้า (11) เพื่อนำถ้วย O (3) และ (47), ที่นั่งบอล (4) และบอล (2) ออกจากฝาของเหลว (5) d) คลายสลักเกลียวรอบ ๆ ฝาของเหลวทั้งสองเพื่อถอดฝาปิด (5) e) ปล่อยสกรูไดอะแฟรม (10) และถอดไดอะแฟรมเครื่องซักผ้า (7), (8) และไดอะแฟรม (6) จากปลายทั้งสอง ถอดก้านไดอะแฟรม (23) และสามารถแทนที่วงแหวนซีลริมฝีปาก (25) การถอดชิ้นส่วนสำหรับวาล์วอากาศ f) คลายสลักเกลียว (39) ก่อนจากนั้นจึงถอดปลอกวาล์วอากาศ (38), แผ่นกั้นอากาศ (42) และปะเก็นซีล (40) และ (41) g) นำชิ้นส่วนวาล์ว (36) และแผ่นวาล์ว (37) ออกจากท่อวาล์วอากาศ (38) h) ถอดวงแหวน (29) และถอดฝาปิดขีด จำกัด (31) จากปลายทั้งสองของปลอกวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ได้ตามต้องการ i) คุณสามารถตรวจสอบการบรรจุหีบห่อ (33) หลังจากดันสปูล (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือ การถอดชิ้นส่วนสำหรับวาล์วนักบิน j) คลายสลักเกลียว 4 อัน (16) ยึดหัวถังก่อนจากนั้นจึงถอดหัวถัง (14) และ (18) ที่ปลายทั้งสองแล้วถอดถ้วย O (17) k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15) l) นำแท่งนำร่องออก (22) และก้านไก (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถแทนที่การบรรจุแบบลิป (20) บนก้านเหนี่ยวนำหรือถ้วย O (44) บนแกนนำร่อง การประกอบชิ้นส่วนใหม่ของไดอะแฟรมปั๊มขั้นตอนการประกอบชิ้นส่วนปั๊มนั้นไม่เข้ากันกับชิ้นส่วนแยกชิ้นดังนั้นคุณจะต้องให้ความใส่ใจในสิ่งต่อไปนี้ในกระบวนการประกอบชิ้นส่วนใหม่: 1) องค์ประกอบการซีลทั้งหมดรวมถึงชิ้นส่วนสัมผัส . 2) โปรดตรวจสอบอย่างรอบคอบก่อนที่จะใช้องค์ประกอบการปิดผนึกทั้งหมดไม่ว่าจะเป็นความเสียหายเช่นความเสียหายที่พื้นผิว หากเกิดความเสียหายโปรดเปลี่ยนอันใหม่ 3) ทิศทางริมฝีปากของบรรจุภัณฑ์ประเภทริมฝีปาก (20) (, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ 4) สลักเกลียวบนฝาปิดของของเหลวควรสลับกับมุมตรงกันข้ามเพื่อให้ได้ผลลัพธ์การปิดผนึกที่ดีขึ้น การแก้ไขปัญหาเบื้องต้น 1. ของเหลวบางส่วนระบายออกจากช่องระบายอากาศพร้อมกับการไหลของอากาศ ตรวจสอบไดอะแฟรมสำหรับความเสียหายใด ๆ ตรวจสอบสกรูไดอะแฟรมสำหรับการคลาย 2. มีฟองอากาศในของเหลวที่เต้าเสียบตรวจสอบการเชื่อมต่อท่อดูดเพื่อการซีล ตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีเพื่อการปิดผนึกที่ดี ตรวจสอบแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของเหลวตรวจสอบสกรูไดอะแฟรมเพื่อการคลายตัว ตรวจสอบทางเข้า / ทางออกสำหรับการอุดตันใด ๆ ตรวจสอบตัวเชื่อมต่อที่เชื่อมต่อท่อร่วมไอดีเพื่อความรัดกุมของอากาศตรวจสอบว่าลูกบอลไม่ติดอยู่กับที่นั่งหรือลูกบอลไม่ได้นั่งอย่างไม่เหมาะสม 4. อากาศจะถูกปล่อยออกจากช่องเปิดไอเสียเมื่อไม่มีการเคลื่อนไหวแบบลูกสูบ ตรวจสอบแหวนตราประทับ (33) บนตัวเลื่อนวาล์ว (35) ตรวจสอบแหวนตราประทับ (20) บนไกปืน (45) ตรวจสอบแหวนตราประทับ (25) บนก้านเชื่อมไดอะแฟรม
