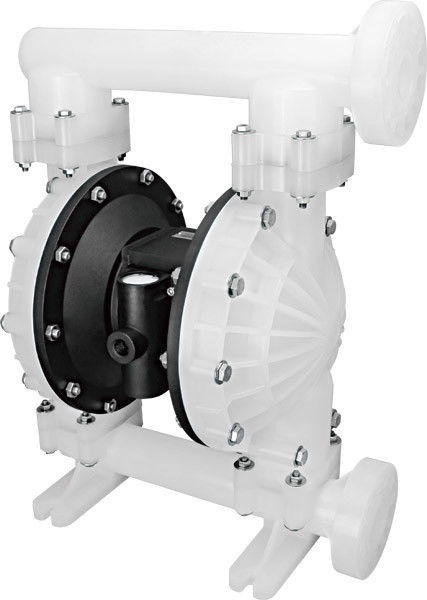

ปั๊มไดอะแฟรมแบบกลไกพลาสติก, ปั๊มลมแบบแรงลม

ปั๊มไดอะแฟรมแบบกลไกพลาสติก, ปั๊มลมแบบแรงลม

แอปพลิเคชั่นปั๊มไดอะแฟรมที่ดำเนินการโดยกลไกและความได้เปรียบ:

ปั๊มไดอะแฟรมนิวเมติกทำงานด้วยอากาศอัด ปั๊มไดอะแฟรมเหมาะสำหรับการสูบของเหลวที่มีอนุภาคและของเหลวต่าง ๆ ซึ่งมีความหนืดสูงระเหยกัดกร่อนหรือเป็นพิษเช่นเดียวกับคอลลอยด์ ตัวปั๊มทำจากอลูมิเนียมอัลลอยด์เหล็กหล่อหรือสแตนเลส ไดอะแฟรมทำจากยางที่มีคุณภาพสูงเช่นยางไนไตรล์, ยางคลอรอนอร์กัตตา, ยางฟลูออโรน ปั๊มไดอะแฟรมถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีปิโตรเลียมอิเล็กทรอนิกส์เซรามิกอาหารและสิ่งทอ

ปั๊มไดอะแฟรมที่ดำเนินการโดยกลไก

1. ไม่มีน้ำชลประทานดูดถึง 5 เมตรหัวถึง 70 เมตรแรงดันทางออก> 7bar

2. การไหลที่กว้างและประสิทธิภาพที่ดีซึ่งช่วยให้เส้นผ่านศูนย์กลางอนุภาคสูงสุด 10 มม. การปั๊มโคลนสิ่งสกปรกการสึกหรอและการฉีกขาดน้อยที่สุดบนปั๊ม

3. หัวไหลผ่านวาล์วเปิดเพื่อตระหนักถึงการปรับ stepless (ควบคุมความดันระหว่าง 1-7bar)

4. ปั๊มไม่มีชิ้นส่วนที่เคลื่อนไหว, ไม่มีแมวน้ำ, ไดอะแฟรมขนาดกลางหมดและชิ้นส่วนปั๊มทำงาน, สื่อการทำงานแยกออกจากกันอย่างสมบูรณ์จากสื่อส่งสัญญาณไม่รั่วไหลออกมา ดังนั้นการสูบสารพิษสารระเหยหรือสารกัดกร่อนจะไม่ทำให้เกิดมลภาวะต่อสิ่งแวดล้อมและเป็นอันตรายต่อความปลอดภัยส่วนบุคคล

5. ไม่มีไฟฟ้าสถานที่ติดไฟและระเบิดได้ปลอดภัยและเชื่อถือได้

6. สามารถแช่ในสื่อ

7. ใช้งานง่ายเชื่อถือได้เปิดหยุดเพียงเปิดและปิดวาล์วก๊าซแม้เป็นเวลานานเนื่องจากอุบัติเหตุหรือหยุดทำงานกะทันหันโดยไม่ต้องสื่อจะไม่ส่งผลให้เกิดความเสียหายต่อปั๊มเมื่อเกินพิกัดปั๊มจะปิดโดยอัตโนมัติ มีประสิทธิภาพการป้องกันตัวเองเมื่อโหลดกลับมาเป็นปกติและสามารถเริ่มทำงานโดยอัตโนมัติ

8. โครงสร้างที่เรียบง่ายชิ้นส่วนที่สึกหรอน้อยกว่าเครื่องสูบน้ำติดตั้งง่ายบำรุงรักษาง่ายเครื่องสูบน้ำขนาดกลางไม่สามารถสัมผัสกับวาล์วและคันคัปปลิ้งและชิ้นส่วนที่เคลื่อนไหวอื่น ๆ ซึ่งแตกต่างจากปั๊มอื่น ๆ เนื่องจากใบพัดลูกสูบเกียร์ ใบพัดออกจากส่วนอื่น ๆ ของประสิทธิภาพการสึกหรอของการลดลงเรื่อย ๆ

A 40X X - XXX - X (การ เลือกรุ่น)

รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange

วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal

วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel

วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar

ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)

อะซีตัล··········································· 40 ° - 150 ° F (4.4- 65.5 ° C)

Santoprene ·················································· 40 ° - (-40 ° - 107.2 ° C) เทฟลอน···························································································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ············································································ ······················ทั่วไป 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ····························· ·································································ลด 40 -176.6 ° C) Hytrel ···························································································· ······ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ················································································ ···································································································· ······································ 31 °
