รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ปั๊มไดอะแฟรมอากาศคู่ | สิ่งอำนวยความสะดวก: | ระเบิด |
|---|---|---|---|
| เหมาะสม: | อุตสาหกรรมเคมี | ยกสูงสุด: | 70m |
| ชื่ออื่น ๆ: | ปั๊มลมแบบใช้ลม | ประโยชน์: | ศูนย์การรั่วไหล |
| เน้น: | ปั๊มลมไดอะแฟรมคู่แบบใช้อากาศอัด,ปั๊มไดอะแฟรมทะเล |
||

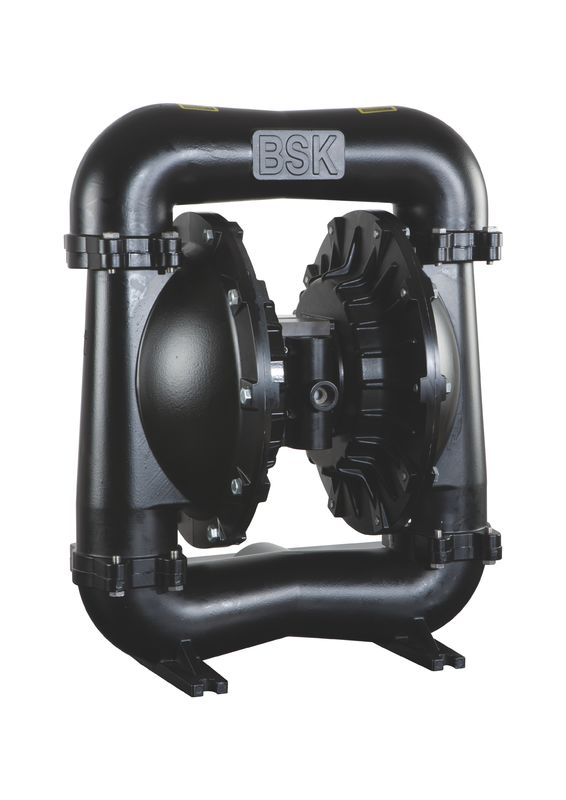

ปั๊มลมไดอะแฟรมคู่, ปั๊มลมแบบใช้ลม
ปั๊มไดอะแฟรมคู่อากาศข้อดี:
1. ความสามารถในการทำงาน, การดูดด้วยตนเอง, ไม่มีการควบคุมที่ซับซ้อน
2. ความหลากหลายของวัสดุไม่มีชิ้นส่วนหมุนใช้กับสถานการณ์การกัดกร่อนต่างๆ
3. ไดอะแฟรมลูกและที่นั่งบอลนำวัสดุที่นำเข้ากับอายุการใช้งานอีกต่อไป
4. การทำให้เป็นมาตรฐานของวาล์วหลักและมอเตอร์อากาศ ไม่แตกหักง่ายต่อการถอดและซ่อมแซม
แอร์ปั๊มไดอะแฟรมคู่พารามิเตอร์
| ชิ้น | ลักษณะ | หน่วย | รูปอ้างอิง |
| 1 | ความดันอากาศเข้าสูงสุด | Mpa | 0.83 |
| 2 | อัตราการไหลสูงสุด | 1 นาที | 192 |
| 3 | ยกสูงสุด | M | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มิลลิเมตร | 3 |
| 6 | น้ำหนัก | กิโลกรัม | 12.3 |
| 7 | ระดับเสียง | ฐานข้อมูล | <70 |
A 2 5 XX - XXX - X (การ เลือกรุ่น)
รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange
วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal
วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel
วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)
อะซีตัล··········································· 40 ° - 150 ° F (4.4- 65.5 ° C)
Santoprene ·················································· 40 ° - (-40 ° - 107.2 ° C) เทฟลอน···························································································· ·········· 40 ° - 220 ° F (4.4 ° - 104 ° C) ไนไตร········································································· ·································································································· ·············································· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel ······················································· ··············· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ········································································· ····································ทั่วไป 10 ° -200 ° F (-28.9 °ถึง 65.5 ° C ) โพรพิลีน··················································· 32 ° - 175 ° F (0-79.4 ° C)
1” Air Diaphragm Pump ไดอะแกรม
คำอธิบายทั่วไป
ปั๊มไดอะแฟรม BSK ให้การจัดส่งในปริมาณมากแม้ในสภาวะความดันต่ำและมีตัวเลือกการทำงานร่วมกันของวัสดุ ab Road ให้เลือกรุ่นและแผนภูมิตัวเลือกปั๊ม BSK มาพร้อมกับมอเตอร์อากาศและโมดูลของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า
การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปและตามความต้องการ มันจะสร้างและบำรุงรักษา pres-line ที่แน่นอนและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น
ข้อกำหนดสำหรับอากาศและการหล่อลื่น
ความดันอากาศมากเกินไป อาจทำให้ปั๊มเสียหายได้รับบาดเจ็บหรือทรัพย์สินเสียหาย
คำแนะนำในการปฏิบัติการ
มิติการติดตั้ง :
การถอดชิ้นส่วนในส่วนของของไหล
a) ขั้นแรกให้ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มด้านใน b) วางเครื่องสูบน้ำในสภาพแวดล้อมการทำงานที่สะอาด c) ถอดท่อทางออก (1) จากปั๊มก่อนจากนั้นจึงนำลูกบอลออก (2), ถ้วย O (3) และ (47) และที่นั่งบอล (4) จากปลายด้านบนของฝาของเหลว (5) ในลำดับ. หลังจากนั้นให้วางปั๊มคว่ำลงแล้วถอดท่อทางเข้า (11) เพื่อนำถ้วย O (3) และ (47) ที่นั่งบอล (4) และบอล (2) ออกจากฝาของเหลว (5) d) คลายสลักเกลียวรอบ ๆ ฝาของเหลวทั้งสองเพื่อถอดฝาปิด (5) e) ปล่อยสกรูไดอะแฟรม (10) และนำเครื่องซักผ้าไดอะแฟรม (7), (8) และไดอะแฟรม (6) ออกจากปลายทั้งสอง ถอดก้านไดอะแฟรม (23) และสามารถแทนที่วงแหวนซีลริมฝีปาก (25) การถอดชิ้นส่วนสำหรับ Air Valve f) คลายสลักเกลียว (39) ก่อนจากนั้นจึงถอดปลอกวาล์วอากาศ (38), แผ่นกั้นอากาศ (42) และปะเก็นซีล (40) และ (41) g) นำชิ้นส่วนวาล์ว (36) และแผ่นวาล์ว (37) ออกจากท่อวาล์วอากาศ (38) h) ถอดวงแหวน (29) และถอดฝาปิดขีด จำกัด (31) จากปลายทั้งสองของปลอกวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ได้ตามต้องการ i) คุณสามารถตรวจสอบการบรรจุหีบห่อ (33) หลังจากดันสปูล (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือ การถอดชิ้นส่วนสำหรับ Pilot Valve j) คลายสลักเกลียว 4 อัน (16) ยึดหัวถังก่อนจากนั้นจึงถอดหัวถัง (14) และ (18) ที่ปลายทั้งสองข้างแล้วถอดถ้วย O (17) k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15) l) นำแท่งนำร่องออก (22) และก้านไก (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถแทนที่การบรรจุแบบลิป (20) บนก้านเหนี่ยวนำหรือถ้วย O (44) บนแกนนำร่อง การประกอบใหม่ของไดอะแฟรมปั๊มขั้นตอนการประกอบของปั๊มไม่เข้ากันกับการถอดชิ้นส่วนดังนั้นคุณจะต้องให้ความสนใจกับสิ่งต่อไปนี้ในกระบวนการประกอบใหม่: 1) องค์ประกอบการปิดผนึกทั้งหมดรวมทั้งชิ้นส่วนสัมผัส . 2) โปรดตรวจสอบอย่างรอบคอบก่อนที่จะใช้องค์ประกอบการปิดผนึกทั้งหมดไม่ว่าจะได้รับความเสียหายเช่นความเสียหายที่ผิว หากเกิดความเสียหายโปรดเปลี่ยนอันใหม่ 3) ทิศทางริมฝีปากของบรรจุภัณฑ์ประเภทริมฝีปาก (20) (, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ 4) สลักเกลียวบนฝาปิดของของเหลวควรสลับกับมุมตรงกันข้ามเพื่อให้ได้ผลลัพธ์การปิดผนึกที่ดีขึ้น การแก้ไขปัญหาเบื้องต้น 1. ของเหลวบางส่วนระบายออกจากช่องระบายอากาศพร้อมกับการไหลของอากาศ ตรวจสอบไดอะแฟรมสำหรับความเสียหายใด ๆ ตรวจสอบสกรูไดอะแฟรมสำหรับการคลาย 2 มีฟองอากาศในของเหลวที่เต้าเสียบตรวจสอบการเชื่อมต่อท่อดูดสำหรับการปิดผนึกที่ดี ตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีเพื่อการปิดผนึกที่ดี ตรวจสอบแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของของเหลวตรวจสอบสกรูไดอะแฟรมเพื่อการคลายตัว ตรวจสอบทางเข้า / ทางออกสำหรับการอุดตันใด ๆ ตรวจสอบคอนเนคเตอร์ที่เชื่อมต่อท่อร่วมไอดีเพื่อความรัดกุมของอากาศตรวจสอบว่าลูกบอลไม่ติดอยู่กับที่นั่ง 4. อากาศจะถูกปล่อยออกจากช่องเปิดไอเสียเมื่อไม่มีการเคลื่อนไหวแบบลูกสูบ ตรวจสอบแหวนตราประทับ (33) บนตัวเลื่อนวาล์ว (35) ตรวจสอบแหวนตราประทับ (20) บนไกปืน (45) ตรวจสอบแหวนตราประทับ (25) บนก้านเชื่อมไดอะแฟรม
