รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | ปั๊มไดอะแฟรมอากาศคู่ | แรงดันทางออกสูงสุด: | 0.83mpa |
|---|---|---|---|
| ลักษณะการทำงาน: | ไม่รั่วซึม | ใบสมัคร: | อุตสาหกรรมเหมืองแร่ |
| ขนาด: | 3 นิ้ว | ชื่ออื่น ๆ: | ปั๊มไดอะแฟรมอากาศขนาด 3 นิ้ว |
| เน้น: | นิวเมติกปั๊มไดอะแฟรมดำเนินการ,ปั๊มลมนิวเมติก |
||

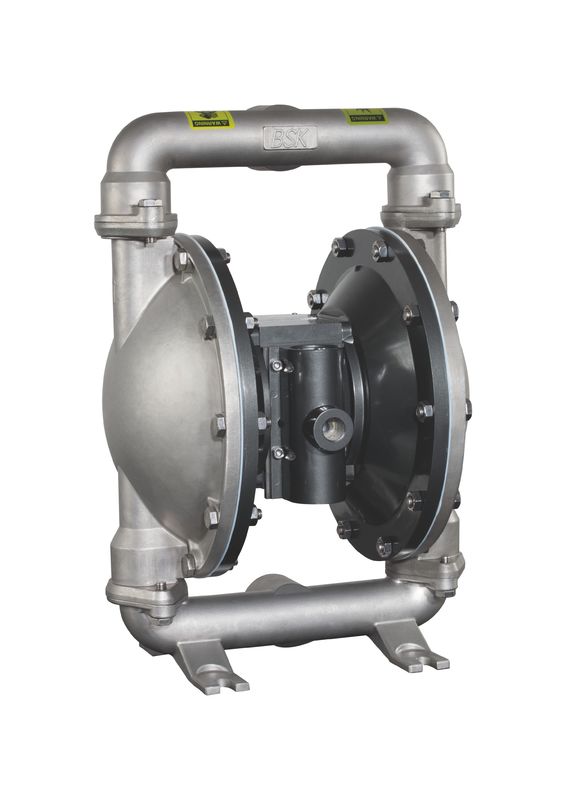

ปั๊มไดอะแฟรมคู่อากาศอุตสาหกรรมที่มีประสิทธิภาพ 3 นิ้วปั๊มไดอะแฟรมอากาศ
ปั๊มลมไดอะแฟรม (หรือที่รู้จักกันว่า ปั๊มเมมเบรนปั๊มไดอะแฟรมคู่อากาศ (AOOD) หรือ ปั๊มไดอะแฟรมนิวเมติก ) ที่ใช้การผสมผสานของการกระทำแบบลูกสูบของเทอร์โมพลาสติกหรือเทฟลอนไดอะแฟรม , วาล์วผีเสื้อ, ลิ้นเปิดปิดหรือรูปแบบอื่น ๆ ของวาล์วปิด) เพื่อปั๊มของเหลว
ปั๊มไดอะแฟรมให้การส่งมอบปริมาณสูงแม้ในสภาวะความดันต่ำและมีตัวเลือกการใช้งานร่วมกันของวัสดุ AB ให้ดูรุ่นและแผนภูมิตัวเลือกปั๊มมาพร้อมกับมอเตอร์อากาศและโมดูลของเหลว
ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศจะสร้างแรงดันของไอดีและความดันของของเหลวที่เป็นบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องอากาศ บอลวาล์วสามารถมั่นใจได้ว่าของเหลวไหลไปข้างหน้า
การปั่นจักรยานของปั๊มจะเริ่มต้นเมื่อมีการใช้แรงดันอากาศและจะทำการสูบต่อไปและตามความต้องการ มันจะสร้างและบำรุงรักษา pres-line ที่แน่นอนและจะหยุดการขี่จักรยานเมื่อถึงความดันบรรทัดสูงสุดถึง (อุปกรณ์ dis-pensing ปิด) และจะกลับมาสูบตามที่จำเป็น
| ชิ้น | ลักษณะ | หน่วย | รูปอ้างอิง |
| 1 | ความดันอากาศเข้าสูงสุด | Mpa | 0.83 |
| 2 | อัตราการไหลสูงสุด | L / นาที | 903 |
| 3 | ยกสูงสุด | M | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | มิลลิเมตร | 9 |
| 6 | น้ำหนัก | กิโลกรัม | 103 |
| 7 | ระดับเสียง | ฐานข้อมูล | <70 |
A 50 XX - XXX - X (การ เลือกรุ่น)
รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange
วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal
วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel
วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)
อะซีตัล··········································· 40 ° - 150 ° F (4.4- 65.5 ° C)
Santoprene ·················································· 40 ° - (-40 ° - 107.2 ° C) เทฟลอน···························································································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ············································································ ······························· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······························ ·········································บ้านบ้านของเธอในมุมกว้าง -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel ····························································································· ······· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ············································································· ································· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) โพรพิลีน········· ······················································ 32 ° - 175 ° F (0-79.4 ° C)
ใบสมัคร
1, พิษ, ของเหลวที่ติดไฟและระเหยได้
2, กรดที่แข็งแกร่ง, ของเหลวด่างที่แข็งแกร่งกับการกัดกร่อน
3, รถบรรทุก, โรงงานน้ำมัน, ขนถ่ายผลิตภัณฑ์น้ำมัน
4, ดอง, เยื่อกระดาษผลไม้, มันฝรั่งบด, ช็อคโกแลต, ฯลฯ
5, สี, ยาง, เม็ดสีและกาว
6, เยื่อเซรามิกต่างๆ, อัดฉีด, ปูนและสารละลาย
7, ยางต่างๆ, ตัวทำละลายอินทรีย์, การบรรจุ
8, ปอกของผู้ให้บริการน้ำมัน (ปั๊มน้ำสกปรกและน้ำมันที่เหลือ)
9, ปฮอปทั่วไป, วางบางของพลังงานยีสต์, น้ำเชื่อมและกากน้ำตาล
10 ของเหลวพิเศษ
ข้อกำหนดสำหรับอากาศและการหล่อลื่น
ความดันอากาศมากเกินไป อาจทำให้ปั๊มเสียหายได้รับบาดเจ็บหรือทรัพย์สินเสียหาย
คำแนะนำในการปฏิบัติการ
ซ่อมบำรุง
ส่วนเหลวไหล
หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล
การวัดส่วนของเหลว

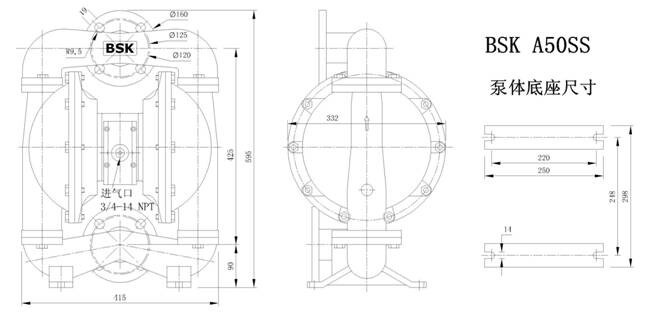

มิติการติดตั้ง :
