รายละเอียดสินค้า:
การชำระเงิน:
|
| สินค้า: | ปั๊มไดอะแฟรมแบบใช้อากาศ | แรงดันทางออกสูงสุด: | 0.83 mpa |
|---|---|---|---|
| ขีด จำกัด อุณหภูมิ: | 32°- 175°F | ระดับเสียง: | <70dB |
| ทำจากวัสดุ: | PP | เชื้อเพลิง: | ดำเนินการทางอากาศ |
| โครงสร้าง: | ปั๊มไดอะแฟรม | ||
| เน้น: | ปั๊มไดอะแฟรมโพรพิลีน PP,ปั๊มไดอะแฟรมโพลีโพรพิลีน 0.83mpa,ปั๊มไดอะแฟรมโพลีโพรพีลีนแบบใช้ลม |
||

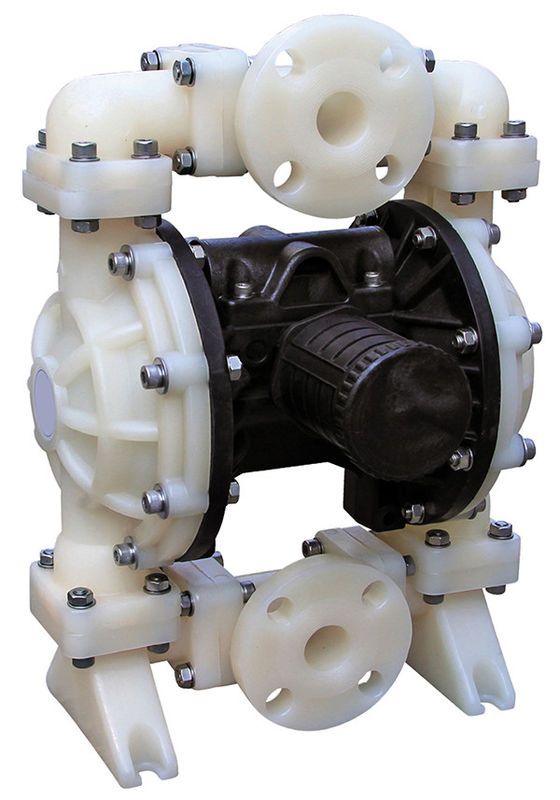

ปั๊มไดอะแฟรมคู่ขับเคลื่อนด้วยอากาศสุญญากาศไม่รั่วไหลสำหรับการพิมพ์
ข้อมูลจำเพาะ
ปั๊มลมไดอะแฟรม
1. ไม่รั่วไหล
2. ประสิทธิภาพการรองพื้นตัวเองที่ดี
3. ลำเลียงสื่อทุกชนิด
ปั๊มลมไดอะแฟรม(เรียกอีกอย่างว่า a ปั๊มเมมเบรน, ปั๊มไดอะแฟรมคู่แบบใช้ลม (AOOD) หรือ ปั๊มไดอะแฟรมนิวเมติก) ที่ใช้การกระทำแบบลูกสูบร่วมกันของยาง เทอร์โมพลาสติกหรือไดอะแฟรมและวาล์วที่เหมาะสมด้านใดด้านหนึ่งของไดอะแฟรม (เช็ควาล์ว วาล์วผีเสื้อ วาล์วแผ่นปิด หรือวาล์วปิดรูปแบบอื่นๆ) เพื่อสูบของเหลว
| รายการ | คำอธิบาย | หน่วย | รูปอ้างอิง |
| 1 | แรงดันอากาศเข้าสูงสุด | Mpa | 0.83 |
| 2 | อัตราการไหลสูงสุด | 1 นาที | 192 |
| 3 | ยกสูงสุด | NS | 70 |
| 4 | แรงดันทางออกสูงสุด | Mpa | 0.83 |
| 5 | ขนาดอนุภาคสูงสุด | mm | 3 |
| 6 | น้ำหนัก | กิโลกรัม | 12.3 |
| 7 | ระดับเสียง | db | ＜70 |
A 2 5 XX - XXX - X (การเลือกรุ่น)
รูปแบบของปากท่อ:A-BSP B-NPT(F) C-Flange
วัสดุไดอะแฟรม:9 – Santoprene H – Hytrel T - PTFE/Santoprene
วัสดุลูก:9 -Santoprene H – Hytre T – PTFE A - Acetal
วัสดุเบาะรองนั่ง:P/K –Polypropylene/Kynoar SS –Stainless Steel
วัสดุปั๊ม: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P/K –Polypropylene/Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (ไดอะแฟรม / บอล / วัสดุซีล)
อะซีตัล ············································································• - 150°F (4.4- 65.5°C)
Santoprene ··························································································-40 °- 225 ° F ( -40 °-107.2°C) ···························································· ·······40°- 220°F (4.4°- 104°C) ไนไตรล์······························································ ····························10 °- 180°F (-12°- 82°C) Viton············ ··········································································································································································-40°- 350 °F (-40°-176.6°C) ไฮเทรล······························································································································································································································································································· ···············-20 °-150°F (-12°- 93°C) Kynar········································································· ···········································10 ° -200 ° F (-28.9 ° - 65.5 ° C) โพรพิลีน ·····················································32°- 175°F ( 0-79.4°C)
การใช้ผลิตภัณฑ์
1. ปั้มเนยถั่ว กิมจิ มันบด ไส้กรอกแดงลูกเล็ก แยมแอปเปิ้ล ช็อคโกแลต ฯลฯ
2. ปั๊มสี หมากฝรั่ง และเม็ดสี
3 กาวและกาวทุกชนิดสามารถสูบได้
4 ความหลากหลายของกระเบื้อง พอร์ซเลน อิฐ และเครื่องเคลือบดินเผา
5. หลังจากเจาะบ่อน้ำมันแล้ว ให้ปั๊มตะกอนและยาแนว
6. ปั๊มอิมัลชันและสารตัวเติมต่างๆ
7. สูบน้ำได้ทุกวัย
8. ใช้เครื่องสูบน้ำเป็นเรือบรรทุกน้ำมัน และเรือบรรทุกจะล้างถังเพื่อดูดซับอายุ
9, กระโดดและสารละลายผงหมัก, น้ำเชื่อม, น้ำตาลหนาแน่น.
10. สูบน้ำจากเหมือง อุโมงค์ อุโมงค์ การบำเพ็ญประโยชน์ และตะกรันสูบปูนยาแนวและปูน
11 เยื่อยางชนิดต่างๆ
12. สารกัดกร่อน สารกัดกร่อน ปิโตรเลียม โคลน จารบี ทำความสะอาด และภาชนะทั่วไป
13 ความหลากหลายของของเหลวที่เป็นพิษสูง ไวไฟ และระเหยง่าย
14, กรดแก่, ด่าง, ของเหลวที่มีฤทธิ์กัดกร่อนหลากหลาย
15 ของเหลวที่มีอุณหภูมิสูงหลากหลายสามารถทนต่อ 150 ° C
16. เป็นอุปกรณ์จ่ายแรงดันล่วงหน้าสำหรับอุปกรณ์แยกของแข็งและของเหลวต่างๆ
1” แผนภาพการไหล
ขนาดการติดตั้ง:
การถอดชิ้นส่วนในส่วนของเหลว
ก) ขั้นแรก ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มภายในข) วางปั๊มไว้ในสภาพแวดล้อมการทำงานที่สะอาดc) ถอดท่อจ่าย (1) ออกจากปั๊มก่อน แล้วจึงนำลูกบอล (2), O ถ้วย (3) และ (47) และเบาะรองนั่งลูก (4) ออกจากปลายด้านบนของฝาของเหลว (5) ในลำดับ.หลังจากนั้น ให้วางปั๊มคว่ำและถอดท่อทางเข้า (11) เพื่อถอดถ้วย O (3) และ (47) เบาะรองนั่ง (4) และลูก (2) ออกจากฝาของเหลว (5)ง) ปลดสลักเกลียวรอบฝาของเหลวทั้งสองเพื่อถอดฝา (5)จ) ปลดสกรูไดอะแฟรม (10) และถอดแหวนรองไดอะแฟรม (7) (8) และไดอะแฟรม (6) ออกจากปลายทั้งสองข้างถอดก้านไดอะแฟรม (23) และเปลี่ยนวงแหวนซีลรูปปาก (25)การถอดชิ้นส่วนสำหรับวาล์วลม f)คลายสลักเกลียว (39) ก่อน จากนั้นจึงถอดปลอกวาล์วลม (38) แผ่นกั้นลม (42) และปะเก็นซีล (40) และ (41)g) นำแผ่นวาล์ว (36) และแผ่นวาล์ว (37) ออกจากปลอกวาล์วอากาศ (38)h) ถอดแหวนล็อคสลัก (29) และถอดฝาท้ายลิมิต (31) ออกจากปลายทั้งสองด้านของปลอกวาล์วลม (38) และคุณสามารถเปลี่ยนถ้วย (30) ได้ตามต้องการi) คุณสามารถตรวจสอบการบรรจุแบบปากเป่า (33) หลังจากที่ดันแกนม้วนเก็บ (35) ออกจากปลอกวาล์วอากาศ (38) ด้วยมือการถอดชิ้นส่วนสำหรับไพลอตวาล์ว j) คลายน็อต 4 ตัว (16) ที่ยึดหัวถังก่อน จากนั้นจึงถอดฝาสูบ (14) และ (18) ที่ปลายทั้งสองข้างแล้วถอดคัพ O (17)k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15)l) ปลดแกนนำ (22) และก้านกระตุ้น (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถเปลี่ยนบรรจุภัณฑ์แบบปากท่อ (20) บนแกนไกปืนหรือถ้วย O (44) บนแกนนำร่องได้การประกอบกลับของปั๊มไดอะแฟรม ขั้นตอนการประกอบใหม่ของปั๊มไม่เข้ากันกับการถอดชิ้นส่วน ดังนั้นขอให้คุณใส่ใจกับสิ่งต่อไปนี้ในกระบวนการประกอบใหม่: 1) ส่วนประกอบการปิดผนึกทั้งหมด รวมทั้งส่วนที่สัมผัสต้องได้รับการหล่อลื่น .2) โปรดตรวจสอบอย่างละเอียดก่อนใช้องค์ประกอบการปิดผนึกทั้งหมดว่ามีความเสียหายหรือไม่ เช่น ความเสียหายที่พื้นผิวหากเสียหาย โปรดเปลี่ยนอันใหม่3) ทิศทางของริมฝีปากของการบรรจุแบบริมฝีปาก (20) (, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ4) ควรขันสลักเกลียวบนฝาของเหลวสลับกันโดยทำมุมตรงข้ามกันเพื่อให้ได้ผลการปิดผนึกที่ดีขึ้นการแก้ไขปัญหา 1. ของเหลวบางส่วนถูกระบายออกจากช่องระบายอากาศพร้อมกับการไหลของอากาศตรวจสอบไดอะแฟรมว่ามีความเสียหายหรือไม่ตรวจสอบสกรูไดอะแฟรมว่าหลวม 2. มีฟองอากาศในของเหลวทางออก ตรวจสอบการเชื่อมต่อท่อดูดเพื่อการปิดผนึกที่ดีตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีเพื่อการปิดผนึกที่ดีตรวจสอบวงแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของเหลว ตรวจสอบสกรูไดอะแฟรมว่าหลวมหรือไม่ 3. ปั๊มเอาต์พุตต่ำ ตรวจสอบว่าการจ่ายอากาศคงที่ตรวจสอบทางเข้า/ทางออกสำหรับการอุดตันใดๆตรวจสอบคอนเนคเตอร์ที่ต่อท่อร่วมไอดีเพื่อดูว่ามีความหนาแน่นของอากาศหรือไม่4. อากาศถูกระบายออกจากช่องระบายอากาศเมื่อไม่มีการเคลื่อนที่แบบลูกสูบตรวจสอบแหวนซีล (33) บนวาล์วเลื่อน (35)ตรวจสอบวงแหวนซีล (20) บนก้านทริกเกอร์ (45)ตรวจสอบวงแหวนซีล (25) บนแกนข้อต่อไดอะแฟรม
