รายละเอียดสินค้า:
การชำระเงิน:
|
| การผลิต: | ปั๊มไดอะแฟรมคู่ที่ทำงานด้วยลม | น้ำหนัก: | 45กก |
|---|---|---|---|
| คุณสมบัติ: | ฟู้ดเกรดทำความสะอาดง่าย | ขนาดอนุภาคสูงสุด: | 7 มม |
| การใช้งาน: | อาหาร | ความกดดัน: | ความดันสูง |
| พลัง: | นิวเมติก | โครงสร้าง: | ปั๊มไดอะแฟรม |
| วัสดุ: | เหล็กกล้าไร้สนิม | ปลายเปียก: | เหล็กหล่อ/อลูมิเนียม/สแตนเลส |
| แสงสูง: | ปั๊ม AOOD สแตนเลส CE,ซอสมะเขือเทศ AODD ปั๊มไดอะแฟรม,ปั๊มไดอะแฟรม AODD แรงดันสูง |
||

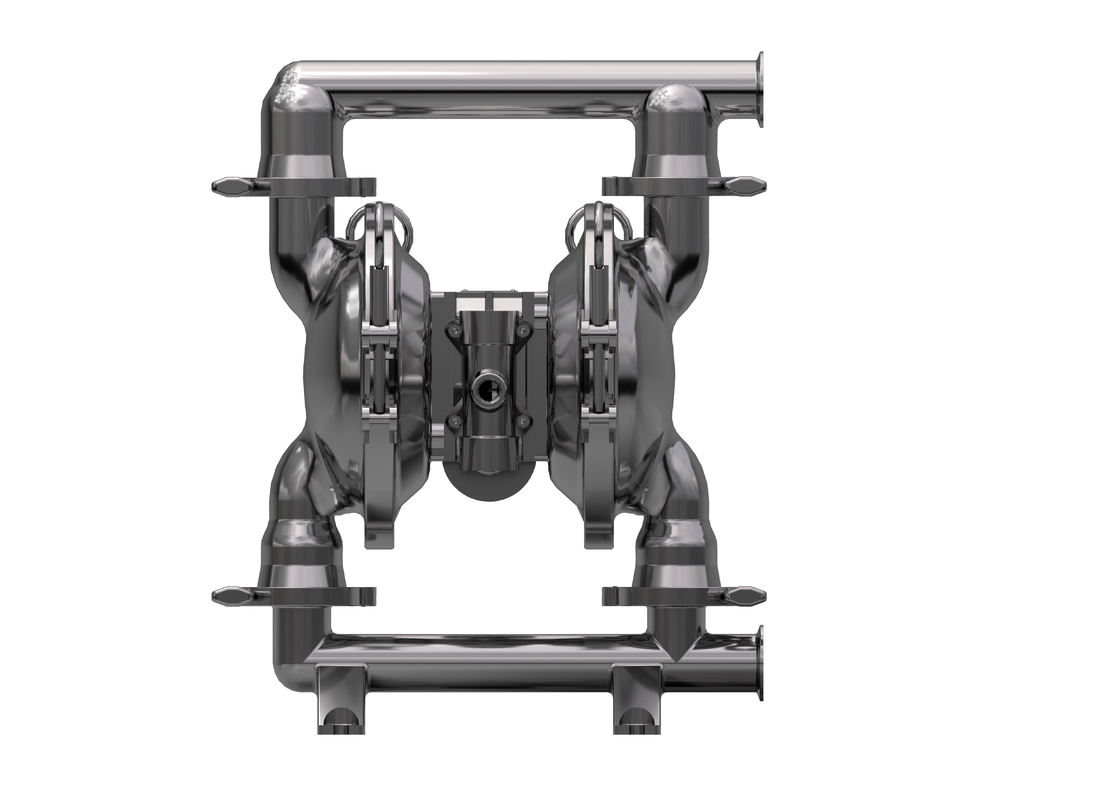

ปั๊ม AODD แรงดันสูง 45 กก. สแตนเลสสำหรับซอสมะเขือเทศ
บทนำปั๊มไดอะแฟรมใต้น้ำ
ไดอะแฟรมปั๊มลม(เรียกอีกอย่างว่าปั๊มเมมเบรน ปั๊มไดอะแฟรมคู่แบบใช้ลม (AOOD)หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้การทำงานร่วมกันของยาง เทอร์โมพลาสติกหรือไดอะแฟรมและวาล์วที่เหมาะสมทั้งสองด้านของไดอะแฟรม (เช็ควาล์ว วาล์วปีกผีเสื้อ วาล์วปีกผีเสื้อ หรือรูปแบบอื่นของวาล์วปิด) เพื่อปั๊มของเหลว
พารามิเตอร์ปั๊มไดอะแฟรมจุ่ม Aro
ข้อดีหลักของปั๊มไดอะแฟรมจุ่ม Aro
1, เนื่องจากการใช้พลังงานลม, การไหลเปลี่ยนโดยอัตโนมัติตามความต้านทานการส่งออกซึ่งเหมาะสำหรับของไหลที่มีความหนืดสูง
2, ในสภาพแวดล้อมที่ไวไฟและระเบิดได้ ปั๊มมีความน่าเชื่อถือและต้นทุนต่ำ ไม่ก่อให้เกิดประกายไฟและไม่ร้อนเกินไป
3, ปริมาณปั๊มมีขนาดเล็ก, เคลื่อนย้ายง่าย, ไม่ต้องใช้ฐานราก, ติดตั้งสะดวกและประหยัดสามารถใช้เป็นปั๊มลำเลียงแบบเคลื่อนที่ได้
4, เมื่อมีอันตราย, การประมวลผลวัสดุที่มีฤทธิ์กัดกร่อน, ปั๊มไดอะแฟรมสามารถแยกออกจากกันโดยสิ้นเชิงกับภายนอก
5, แรงเฉือนของปั๊มต่ำ, ผลกระทบทางกายภาพถึงปานกลางมีขนาดเล็ก, สามารถใช้สำหรับการลำเลียงของเหลวเคมีที่ไม่เสถียร
คุณสมบัติของปั๊มลมไดอะแฟรม
1. ไม่รั่วซึม
2. ประสิทธิภาพการรองพื้นที่ดี
3. ลำเลียงของกลางทุกชนิด
4. วัสดุสแตนเลส, ข้อต่อหนีบ, ติดตั้งง่าย, ทำความสะอาดง่าย
ปั๊มลมไดอะแฟรมแอปพลิเคชัน:
นม, น้ำผลไม้, ช็อคโกแลต,
ซอสพริก,โจ๊ก,
เลือดหมูไอศกรีม
เครื่องในสัตว์
FD 64 XX - XXX - X (การเลือกรุ่น)
รูปแบบของปากท่อ:A-BSP B-NPT(F) C-หน้าแปลน
วัสดุไดอะแฟรม:9 – Santoprene H – Hytrel T - PTFE/Santoprene
วัสดุลูก:9 -Santoprene H – Hytre T – PTFE A - Acetal
วัสดุที่นั่งลูก:P/K –Polypropylene/Kynoar SS –Stainless Steel
วัสดุปั๊ม: SS – เหล็กกล้าไร้สนิม AL – อลูมิเนียมอัลลอยด์ CI- เหล็กกล้าคาร์บอน P/K – โพรพิลีน/Kynoar
ขีด จำกัด อุณหภูมิสูงสุดที่ใช้(ไดอะแฟรม / บอล / วัสดุซีล)
อะซีตัล ·············································40° - 150°F (4.4- 65.5°C)
ซานโทพรีน······································· -40°- 225°F (- 40°- 107.2°C) ··········································· ·····40°- 220°F (4.4°- 104°C) ไนไตรล์······························ ·················10°- 180°F (-12°- 82°C) Viton················ ·································· -40°- 350°F (-40°-176.6°C) Hytrel ·················································· 20°-150°F (-12°- 93°C) Kynar·································· ···············10°-200°F (-28.9°- 65.5°C) โพรพิลีน··················· ···················32°- 175°F (0-79.4°C)
การถอดชิ้นส่วนในส่วนของเหลว
ก) อันดับแรก ถอดปั๊มออกจากระบบท่อและระบายวัสดุออกจากปั๊มภายในb) วางปั๊มในสภาพแวดล้อมการทำงานที่สะอาดค) ถอดท่อทางออก (1) ออกจากปั๊มก่อน จากนั้นจึงนำลูกบอล (2) ถ้วย O (3) และ (47) และบ่าลูก (4) ออกจากปลายด้านบนของฝาปิดของเหลว (5) ในลำดับ.หลังจากนั้น ให้วางปั๊มคว่ำลงและถอดท่อทางเข้า (11) เพื่อนำ O ถ้วย (3) และ (47) เบาะรองนั่ง (4) และลูกบอล (2) ออกจากฝาปิดของเหลว (5)d) คลายสลักเกลียวรอบๆ ฝาปิดของเหลวทั้งสองเพื่อแยกชิ้นส่วนฝาปิด (5)e) คลายสกรูไดอะแฟรม (10) และถอดแหวนไดอะแฟรม (7), (8) และไดอะแฟรม (6) ออกจากปลายทั้งสองด้านถอดแกนไดอะแฟรม (23) และเปลี่ยนแหวนซีลขอบปาก (25) ได้การถอดชิ้นส่วนวาล์วอากาศ f) คลายสลักเกลียว (39) ก่อน จากนั้นจึงถอดปลอกวาล์วอากาศ (38) แผ่นกั้นลม (42) และปะเก็นซีล (40) และ (41)g) นำชิ้นวาล์ว (36) และแผ่นวาล์ว (37) ออกจากปลอกวาล์วอากาศ (38)h) ถอดแหวนล็อก (29) และนำฝาปิดจำกัด (31) ออกจากปลายทั้งสองของปลอกวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ได้ตามต้องการi) คุณสามารถตรวจสอบการบรรจุแบบปาก (33) หลังจากดันแกนหมุน (35) ออกจากปลอกวาล์วลม (38) ด้วยมือการถอดชิ้นส่วนของวาล์วไพล็อต j) คลายสลักเกลียว 4 ตัว (16) ที่ยึดหัวกระบอกสูบก่อน จากนั้นจึงถอดหัวกระบอกสูบ (14) และ (18) ที่ปลายทั้งสองด้านออก แล้วถอดถ้วย O (17)k) ถอดปะเก็นซีล (19) ออกจากร่องของปลอกมอเตอร์ (15)ล) ปลดแกนนำ (22) และแกนไก (45) ออกจากปลอกมอเตอร์ (15) และคุณสามารถเปลี่ยนบรรจุภัณฑ์ชนิดปาก (20) บนแกนไกหรือถ้วย O (44) บนแกนนำการประกอบปั๊มไดอะแฟรมกลับเข้าที่ ขั้นตอนการประกอบปั๊มกลับเข้ากันไม่ได้กับขั้นตอนการแยกชิ้นส่วน ดังนั้นขอให้คุณใส่ใจกับสิ่งต่อไปนี้ในขั้นตอนการประกอบกลับ: 1) ชิ้นส่วนซีลทั้งหมดรวมถึงชิ้นส่วนสัมผัสจะต้องทาจาระบี .2) โปรดตรวจสอบอย่างรอบคอบก่อนที่จะใช้องค์ประกอบการปิดผนึกทั้งหมดว่ามีความเสียหายหรือไม่ เช่น ความเสียหายที่พื้นผิวหากเสียหายโปรดเปลี่ยนอันใหม่3) ทิศทางของขอบปากของบรรจุภัณฑ์ประเภทขอบปาก (20)(, 25) และ (33) ควรสอดคล้องกับทิศทางที่แสดงในแผนภูมิ4) สลักเกลียวบนฝาปิดของไหลควรยึดด้วยมุมตรงข้ามสลับกันเพื่อให้ได้ผลการซีลที่ดีขึ้นการแก้ไขปัญหา 1. ของเหลวบางส่วนระบายออกจากช่องเปิดไอเสียพร้อมกับการไหลของอากาศตรวจสอบไดอะแฟรมว่ามีความเสียหายหรือไม่ตรวจสอบการหลวมของสกรูไดอะแฟรม 2. มีฟองอากาศในของเหลวออก ตรวจสอบการเชื่อมต่อท่อดูดสำหรับการปิดผนึกที่ดีตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีเพื่อการซีลที่ดีตรวจสอบวงแหวน O ระหว่างท่อร่วมไอดีและฝาปิดของเหลว ตรวจสอบการหลวมของสกรูไดอะแฟรม 3. เอาต์พุตปั๊มต่ำ ตรวจสอบการจ่ายอากาศว่าเสถียรตรวจสอบทางเข้า/ทางออกว่ามีสิ่งอุดตันหรือไม่ตรวจสอบขั้วต่อที่เชื่อมต่อกับท่อร่วมไอดีว่ามีความหนาแน่นของอากาศหรือไม่ ตรวจสอบว่าลูกบอลไม่ติดอยู่กับที่นั่งหรือลูกบอลไม่ได้อยู่ในตำแหน่งที่ไม่ถูกต้อง4. อากาศถูกระบายออกจากช่องเปิดไอเสียเมื่อไม่มีการเคลื่อนไหวแบบลูกสูบตรวจสอบแหวนซีล (33) บนวาล์วเลื่อน (35)ตรวจสอบแหวนซีล (20) บนไกปืน (45)ตรวจสอบแหวนซีล (25) บนก้านสูบไดอะแฟรม
เกี่ยวกับเรา
BOGEN ในฐานะบริษัทที่หมกมุ่นอยู่กับการขนส่งของไหล ผู้คิดค้นระบบวาล์วอากาศแบบเซรามิกคู่รายแรกของโลก!มีมูลค่าสูงจากลูกค้าสำหรับเทคโนโลยีที่จดสิทธิบัตรเฉพาะและบริการพี่เลี้ยงเด็ก คุณภาพสูง พื้นที่ใช้งานกว้าง และความเสถียรที่ยอดเยี่ยม ในปี 2554 ตั้งโรงงานในกวางโจว ประเทศจีน หลังจากเปิดตัวแนวคิดเทคโนโลยีและบริการขั้นสูงที่เติบโตเต็มที่และทันสมัยในประเทศจีนปัจจุบันประกอบด้วยตัวแทนมืออาชีพมากกว่า 100 รายพร้อมทีมบริการในกว่า 30 เมืองในประเทศจีนบริการตอบสนองความต้องการที่หลากหลายและเป็นรายบุคคลของลูกค้า ลดต้นทุนการบำรุงรักษา และปรับปรุงประสิทธิภาพ จัดการการตลาดของผลิตภัณฑ์ทางเทคนิคให้กับลูกค้าการแบ่งปันคุณค่าของเทคโนโลยีขั้นสูง ผลลัพธ์ของเทคโนโลยีที่ผ่านการตรวจสอบ และบริการ เสริมสร้างความร่วมมือของเรากับลูกค้าของเรา ผู้ให้บริการที่น่าเชื่อถือของเทคโนโลยีของไหลที่ล้ำสมัยของคุณ!
คำถามที่พบบ่อย
1. ถาม: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่
ตอบ: เราเป็นผู้ผลิตในเซี่ยงไฮ้
2. ถาม: การชำระเงินของคุณคืออะไร?
ตอบ: T / T, Western Union, L / C เป็นต้น
3. ถาม: แล้วแพ็คเกจล่ะ?
A: กล่องหรือกล่องไม้อัดส่งออกมาตรฐาน
4. ถาม: การรับประกันนานแค่ไหน?
A: เรามีการรับประกัน 1 ปี ยกเว้นชิ้นส่วนที่สวมใส่ได้
