ปั๊มไดอะแฟรมนิวเมติกความเร็วสูงสำหรับของเหลวที่ติดไฟและระเหยได้

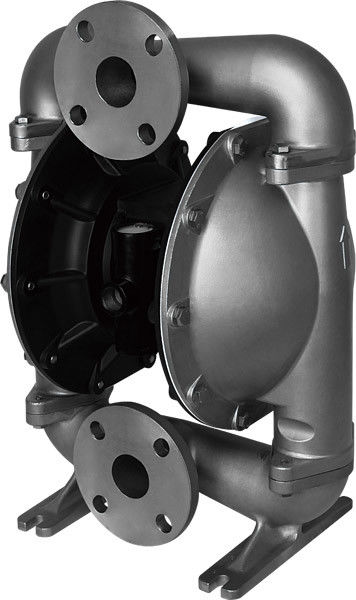

ภาพใหญ่ : ปั๊มไดอะแฟรมนิวเมติกความเร็วสูงสำหรับของเหลวที่ติดไฟและระเหยได้

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	BSK
หมายเลขรุ่น:	BSKA80AL-PTT-A

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	10 หน่วย
ราคา:	negotiable
รายละเอียดการบรรจุ:	ป่า
เวลาการส่งมอบ:	10
เงื่อนไขการชำระเงิน:	FOB T / T
สามารถในการผลิต:	1,000 หน่วยต่อเดือน
รับประกัน::	หนึ่งปี

ติดต่อ

รายละเอียดสินค้า

การผลิต:

ปั๊มไดอะแฟรมนิวเมติก

แรงดันทางออกสูงสุด:

0.83mpa

ลักษณะการทำงาน:

ไม่รั่วซึม

ใบสมัคร:

ของเหลวที่ติดไฟและระเหยได้

เน้น:

นิวเมติกดำเนินปั๊มไดอะแฟรม

ปั๊มลม

ปั๊มไดอะแฟรมนิวเมติกความเร็วสูงสำหรับของเหลวที่ติดไฟและระเหยได้

ปั๊มลมไดอะแฟรมคืออะไร

ปั๊มเหล่านี้ไม่มีมอเตอร์ไฟฟ้าและทำงานด้วยแรงดันอากาศตั้งแต่ 1.3 ถึง 8.0 บาร์ พวกมันใช้งานง่ายด้วยค่าบำรุงรักษาขั้นต่ำและเวลาหยุดทำงาน ของเหลวทุกประเภทสามารถสูบได้ เฉพาะ MOC และความจุของปั๊มเท่านั้นที่จะแตกต่างกันไปขึ้นอยู่กับความต้องการของแอปพลิเคชันและผู้ซื้อ ขนาดแตกต่างกันจาก 1/4 "ถึง 3" และพวกเขามีอยู่ในรุ่น PP, PVDF, SS และอลูมิเนียม

ชิ้น	ลักษณะ	หน่วย	รูปอ้างอิง
1	ความดันอากาศเข้าสูงสุด	Mpa	0.83
2	อัตราการไหลสูงสุด	L / นาที	903
3	ยกสูงสุด	M	70
4	แรงดันทางออกสูงสุด	Mpa	0.83
5	ขนาดอนุภาคสูงสุด	มิลลิเมตร	9
6	น้ำหนัก	กิโลกรัม	103
7	ระดับเสียง	ฐานข้อมูล	<70

ข้อมูลจำเพาะ

ปั๊มไดอะแฟรมอากาศ
1. ไม่รั่วไหล
2. ประสิทธิภาพดีรองพื้นตนเอง
3. สื่อทุกชนิด
4. วัสดุ: เหล็กหล่อ, Alu, SS, PP

A 50 XX - XXX - X (การ เลือกรุ่น)

รูปแบบของปากท่อ: A-BSP B-NPT (F) C-Flange

วัสดุไดอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

วัสดุลูกบอล: 9 -Santoprene H - Hytre T - PTFE A - Acetal

วัสดุที่นั่งลูก: P / K –Polypropylene / Kynoar SS –Stainless Steel

วัสดุปั๊ม: เหล็กกล้าไร้สนิม - เหล็กกล้าไร้สนิมอัล - โลหะผสมอลูมิเนียม CI- เหล็กกล้าคาร์บอน P / K –Polypropylene / Kynoar

ขีด จำกัด อุณหภูมิสูงสุดที่ใช้ (วัสดุไดอะแฟรม / บอล / ซีล)

อะซีตัล··········································· 40 ° - 150 ° F (4.4- 65.5 ° C)

Santoprene ·················································· 40 ° - (-40 ° - 107.2 ° C) เทฟลอน···························································································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ············································································ ······························· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······························ ·········································บ้านบ้านของเธอในมุมกว้าง -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel ····························································································· ······· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ············································································· ································· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) โพรพิลีน········· ······················································ 32 ° - 175 ° F (0-79.4 ° C)

ใบสมัคร

1, พิษ, ของเหลวที่ติดไฟและระเหยได้
2, กรดที่แข็งแกร่ง, ของเหลวด่างที่แข็งแกร่งกับการกัดกร่อน
3, รถบรรทุก, โรงงานน้ำมัน, ขนถ่ายผลิตภัณฑ์น้ำมัน
4, ดอง, เยื่อกระดาษผลไม้, มันฝรั่งบด, ช็อคโกแลต, ฯลฯ
5, สี, ยาง, เม็ดสีและกาว
6, เยื่อเซรามิกต่างๆ, อัดฉีด, ปูนและสารละลาย
7, ยางต่างๆ, ตัวทำละลายอินทรีย์, การบรรจุ
8, ปอกของผู้ให้บริการน้ำมัน (ปั๊มน้ำสกปรกและน้ำมันที่เหลือ)
9, ปฮอปทั่วไป, วางบางของพลังงานยีสต์, น้ำเชื่อมและกากน้ำตาล
10 ของเหลวพิเศษ

คำอธิบายทั่วไป

ข้อกำหนดสำหรับอากาศและการหล่อลื่น

ความดันอากาศมากเกินไป อาจทำให้ปั๊มเสียหายได้รับบาดเจ็บหรือทรัพย์สินเสียหาย

ควรใช้ตัวกรองที่สามารถกรองอนุภาคที่มีขนาดใหญ่กว่า 50 ไมครอนบนแหล่งจ่ายอากาศ ไม่จำเป็นต้องใช้การหล่อลื่นใด ๆ นอกจากน้ำมันหล่อลื่นวงแหวน“ O” ที่ใช้ในการประกอบหรือซ่อมแซม
หากมีอากาศหล่อลื่นตรวจสอบให้แน่ใจว่าเข้ากันได้กับวงแหวน“ O” และซีลในส่วนมอเตอร์อากาศของปั๊ม

ซ่อมบำรุง

โปรดดูแผนผังส่วนประกอบในภาพวาดประกอบเพื่อค้นหาหมายเลขซีเรียลและชื่อของชิ้นส่วนและรับรู้ข้อมูลของชิ้นส่วนและชุดบริการบำรุงรักษา
ชิ้นส่วน BSK บางชิ้นถูกระบุว่าเป็น "ชิ้นส่วนที่สวมใส่" ซึ่งสามารถเอื้ออำนวยต่อการบริการที่รวดเร็วและลดเวลาหยุดทำงาน
ชุดอุปกรณ์บริการแบ่งออกเป็นสองส่วนคือฟังก์ชั่นปั๊มไดอะแฟรม: 1. ส่วนอากาศ, 2. ส่วนของเหลว FLUID SEC -TION นั้นแบ่งออกเป็นส่วน ๆ เพื่อให้เข้ากับวัสดุตัวเลือกทั่วไป
จัดเตรียมพื้นผิวการทำงานที่สะอาดเพื่อป้องกันชิ้นส่วนที่เคลื่อนไหวภายในที่มีความอ่อนไหวจากการปนเปื้อนจากสิ่งสกปรกและสิ่งแปลกปลอมระหว่างการถอดแยกชิ้นส่วนและประกอบใหม่
เก็บบันทึกกิจกรรมการบริการที่ดีและรวมปั๊มไว้ในโปรแกรมการบำรุงรักษา preven -tive
ก่อนที่จะถอดแยกชิ้นส่วนวัสดุที่ว่างเปล่าที่จับในเต้าเสียบชาย - โดยหมุนหัวปั๊มคว่ำลงเพื่อระบายวัสดุจากปั๊ม

ส่วนเหลวไหล

ถอดท่อร่วมบนและล่าง (1) และ (11)
นำลูกบอลออก (2),“ O” วงแหวน (3) (47) และที่นั่งบอล (4)
ถอดฝาปิดของเหลว (5)

หมายเหตุ: เฉพาะรุ่นไดอะแฟรมเท่านั้นที่ใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง aux iliary ในภาพประกอบของไหล

ถอดสกรู (10), แหวนรอง (9), ไดอะแฟรม (6A, 6) และไดอะแฟรมซักผ้า (7, 8)
หมายเหตุ: อย่าเกาหรือทำลายพื้นผิวของก้านไดอะแฟรม (23)

การวัดส่วนของเหลว

ประกอบกันในลำดับที่กลับกัน
ทำความสะอาดและตรวจสอบชิ้นส่วนทั้งหมด เปลี่ยนชิ้นส่วนที่สึกหรอหรือชำรุดด้วยชิ้นส่วนใหม่ตามต้องการ
หล่อลื่นไดอะแฟรมก้าน (23) และ 25) แหวน“ Y” พร้อมจาระบี
แก้ไขก้านไดอะแฟรม (23) ด้วยเครื่องมือการติดตั้งเสริม
ก่อนที่จะทำการขันสลักเกลียวและน็อตสุดท้ายโปรดตรวจสอบว่าไดอะแฟรม (6A, 6) อยู่ในแนวเดียวกันกับฝาปิดของเหลว (5) อย่างถูกต้องเพื่อหลีกเลี่ยงการบิดตัวของไดอะแฟรม
สำหรับรุ่นที่ใช้ไดอะแฟรมเทฟลอน: ไดอะแฟรมยางสามตัว (6) ที่ด้านข้างซึ่งมีเครื่องหมาย "Air air" ด้านอากาศของ AIRS SIDE ติดตั้งอยู่ด้านหน้าของตัวปั๊ม
เริ่มปั๊มตรวจสอบการยึดและซีลหลังจากทำงานเป็นระยะเวลาหนึ่ง
